User Manual
Table Of Contents
- 1 Säkerhetsfunktioner och säkerhetsföreskrifter
- 2 Översikt - Anslutningar, knappar, vridomkopplare, symboler
- 3 Idrifttagande
- 4 Inställningar
- 5 Mätningar
- 5.1 Spänningsmätning
- 5.1.1 Likspännings- och pulserande spänningsmätning, V DC och V (DC+AC)
- 5.1.2 Växelspänningsmätning med 1 MW belastningsmotstånd och frekvensmätning med valbart lågpassfilter (endast METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.1.3 Växelspännings- och frekvensmätning V AC och Hz med valbart lågpassfilter (endast METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.1.4 Transienta överspänningar
- 5.1.5 Spänningsmätning över 1000 V
- 5.1.6 Frekvens- och pulskvotsmätningar (endast METRA HIT½X-tra½Outdoor)
- 5.2 Resistansmätning, W
- 5.3 Kontinuitetstest
- 5.4 Diodtest med en konstant ström på 1 mA
- 5.5 Temperaturmätning
- 5.6 Kapacitansmätning (endast METRA HIT½X-tra½Outdoor och METRA HIT½Tech)
- 5.7 Strömmätning
- 5.7.1 Likströms- och pulserande strömmätning, direktanslutning, A DC och A (DC+AC) (endast METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.7.2 Växelström och frekvensmätning, Direktanslutning, A AC och Hz (endast METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.7.3 Likströms- och pulserande strömmätning med strömtång, A DC och A (DC+AC) (endast METRA HIT½Tech och METRA HIT½Base)
- 5.7.4 Växelströmsmätning med strömtång, A AC och Hz (endast METRA HIT½Tech och METRA HIT½Base)
- 5.7.5 Likströms- , pulserande ström- och strömmätning med strömtångstransformator A DC, A (DC+AC), A AC och Hz (endast METRA HIT½Tech)
- 5.1 Spänningsmätning
- 6 Instrument- och mätparametrar
- 7 Gränssnittsdrift (endast METRA HIT½X-tra½Outdoor)
- 8 Tekniska specifikationer
- 9 Underhåll och kalibrering
- 10 Tillbehör
- 11 Index
10 GMC-I Gossen-Metrawatt GmbH
Säkerhetsföreskrifter
1.1 Använd för avsett ändamål
• Respektive multimeter är en portabel enhet som kan hållas i
handen under mätning.
• Endast de typer av mätningar som är beskrivna i kapitel 5 får
utföras med mätinstrumentet.
• Mätinstrumentet, inklusive mätsladdar och testprober, får en-
dast användas inom den specificerade mätkategorin (se sidan
59 och tabellen på sidan 8 rörande signifikans).
• Överbelastningsgränser får inte överskridas. Se tekniska speci-
fikationer på sidan 54 för överbelastningsvärden och överbe-
lastningsgränser.
• Mätningar får endast utföras under specificerade omgivnings-
villkor. Se sidan 60 gällande driftstemperatur och relativ luft-
fuktighet.
• Mätinstrumentet får endast användas i enlighet med den spe-
cificerade skyddsklassenn (IP-kod) (se sidan 60).

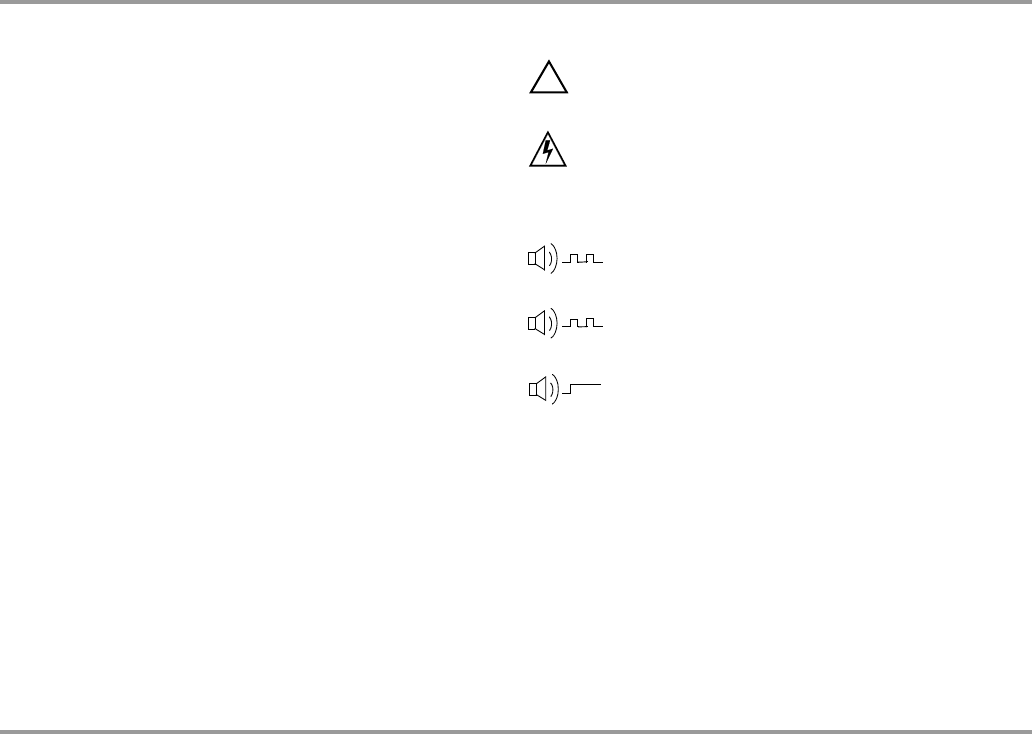

1.2 Betydelsen av varningssymboler
Varning gällande fara
(Observera dokumentationen!)
Varning gällande farliga spänningen vid mätingången:
U > 55 V AC eller U > 70 V DC
1.3 Betydelsen av akustiska varningssignaler
Spänningsvarning: > 1000 V (intermittent ljudsignal)
Strömvarning: > 10 A (intermittent ljudsignal)
Strömvarning: > 16 A (kontinuerlig ljudsignal)
!
