User Manual
Table Of Contents
- 1 Säkerhetsfunktioner och säkerhetsföreskrifter
- 2 Översikt - Anslutningar, knappar, vridomkopplare, symboler
- 3 Idrifttagande
- 4 Inställningar
- 5 Mätningar
- 5.1 Spänningsmätning
- 5.1.1 Likspännings- och pulserande spänningsmätning, V DC och V (DC+AC)
- 5.1.2 Växelspänningsmätning med 1 MW belastningsmotstånd och frekvensmätning med valbart lågpassfilter (endast METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.1.3 Växelspännings- och frekvensmätning V AC och Hz med valbart lågpassfilter (endast METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.1.4 Transienta överspänningar
- 5.1.5 Spänningsmätning över 1000 V
- 5.1.6 Frekvens- och pulskvotsmätningar (endast METRA HIT½X-tra½Outdoor)
- 5.2 Resistansmätning, W
- 5.3 Kontinuitetstest
- 5.4 Diodtest med en konstant ström på 1 mA
- 5.5 Temperaturmätning
- 5.6 Kapacitansmätning (endast METRA HIT½X-tra½Outdoor och METRA HIT½Tech)
- 5.7 Strömmätning
- 5.7.1 Likströms- och pulserande strömmätning, direktanslutning, A DC och A (DC+AC) (endast METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.7.2 Växelström och frekvensmätning, Direktanslutning, A AC och Hz (endast METRA HIT½X-tra½Outdoor½Tech½Pro)
- 5.7.3 Likströms- och pulserande strömmätning med strömtång, A DC och A (DC+AC) (endast METRA HIT½Tech och METRA HIT½Base)
- 5.7.4 Växelströmsmätning med strömtång, A AC och Hz (endast METRA HIT½Tech och METRA HIT½Base)
- 5.7.5 Likströms- , pulserande ström- och strömmätning med strömtångstransformator A DC, A (DC+AC), A AC och Hz (endast METRA HIT½Tech)
- 5.1 Spänningsmätning
- 6 Instrument- och mätparametrar
- 7 Gränssnittsdrift (endast METRA HIT½X-tra½Outdoor)
- 8 Tekniska specifikationer
- 9 Underhåll och kalibrering
- 10 Tillbehör
- 11 Index
GMC-I Gossen-Metrawatt GmbH 13
Översikt – Anslutningar, Knappar, Vridomkopplare, Symboler

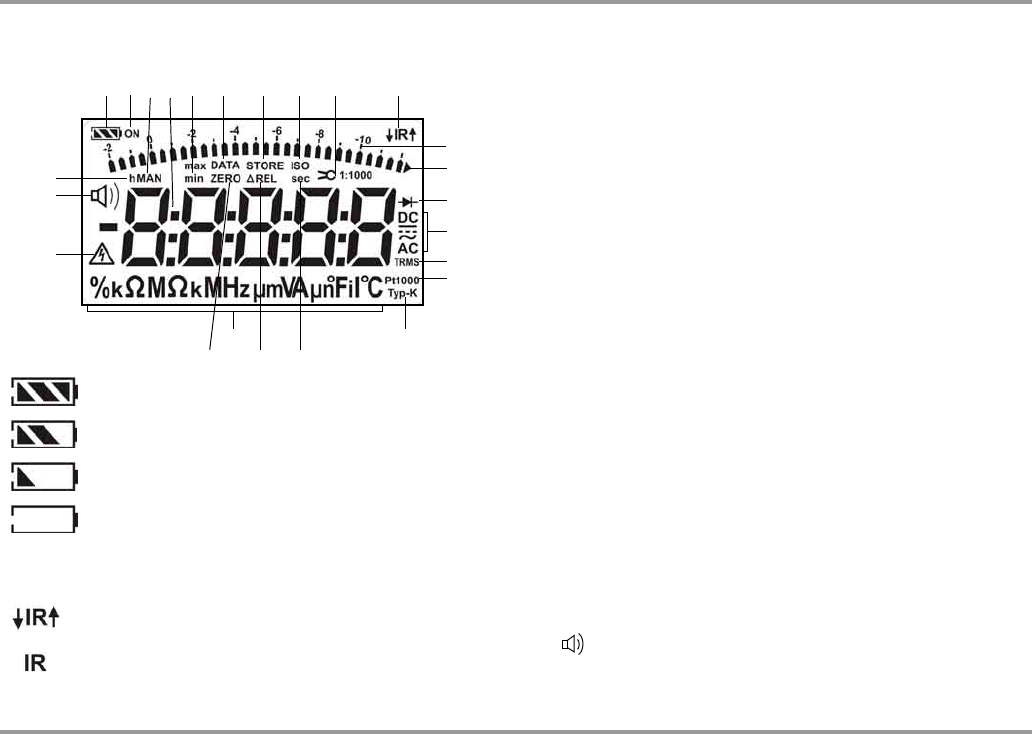

Symboler i den digitala displayen
1 Batterinivåindikator
2 ON: kontinuerlig drift (automatisk avstängning avaktiverad)
3 MAN: manuellt mätområdesval aktivt
4 Digital display med decimal- och polaritetsvisning
5 max/min: Min/Max värdeslagring
6 DATA: Visar minnet, “fryst” mätvärde
7 STORE: minnesläget aktiverat, endast med METRAHIT⏐X-
TRA⏐OUTDOOR
8 ISO: ingen funktion
9 Omvandlingsfaktor (Strömtångsfaktor),
endast med METRAHIT⏐B
ASE och METRAHIT⏐TECH
10 IR: visning av infrarött gränssnitt, endast METRAHIT⏐X-TRA⏐OUTDOOR
11 Skala för analog display
12 Pekare för analog display (stapeldiagram - pekare)
beroende på inställning i SET menyn för A.diSP parametrar
Triangel visas: indikerar utanför området
13 Diodmätning vald
14 Vald strömtyp
15 TRMS-mätning
16 Pt100(0): vald platinaresistanstermometer med
automatisk igenkänning av Pt100/Pt1000,
endast med METRAHIT⏐X-
TRA⏐OUTDOOR
17 Typ K: temperaturmätning med typ K (NiCr-Ni) termoelement
18 sec (sekunder): tidsenhet
19 ΔREL: relativmätning med avseende på offset
20 Mätstorhet
21 ZERO: Nolljustering aktiv
22 Varning för farlig spänning: U > 55 V AC eller U > 70 V DC
23 Kontinuitetstest med summersignal är aktiv
24 h (timmar): tidsenhet
1 2910
12
13
14
15
16
20 17
22
23
765
1921
8
3
11
18
24
4
Batteri fullt
Batteri OK
Batteri svagt
Batteri (nästan) urladdat, U < 1
METRAHIT⏐X-TRA⏐OUTDOOR:
Aktiv dataöverföring ↓ till / ↑ från multimeter
IR-gränssnittet i stand-by läge
(redo att ta emot startkommandon)
Batterinivåer
Gränssnittsindikatorer
