V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.1.1 Likspännings- och pulserande spänningsmätning, V DC och V
(DC+AC)
Observera
Endast för METRAHIT⏐TECH: Ställ CL iP-parametern till 0FF i
strömtångsmenyn. Annars visas alla mätvärden i ampere
och korrigeras med så mycket som den valda omvandlings-
kvoten för en mellankopplad strömtång skulle medföra.
1nFo
... SET rAtE ... CL IP
1 / 10/100/1000 / 0ff

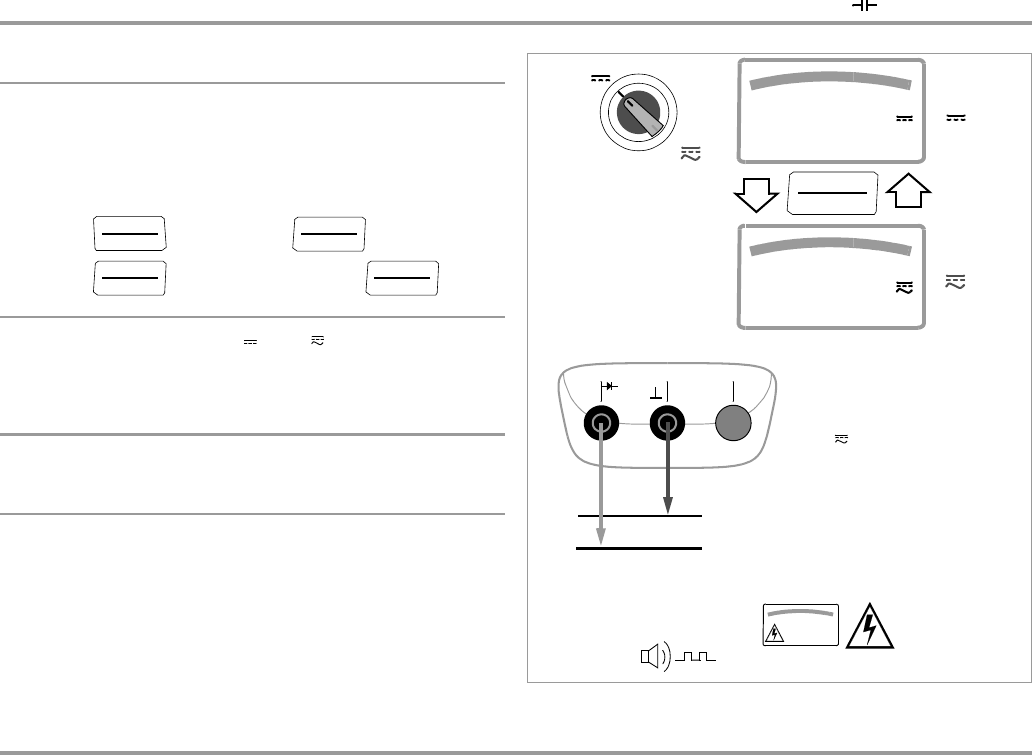

➭ Ändra vridomkopplaren till V eller V beroende på
spänningen som skall mätas.
➭ Anslut mätsladdarna som bilden visar.
Anslutningskontakten märkt med “⊥” skall jordas.
Observera
En intermittent ljudsignal varnar användaren om mätvärdet
överskrider den övre gränsen i 1000 V-området.
Säkerställ att ett strömmätningsområde (“A”) inte har aktiverats
när multimetern är ansluten för spänningsmätning! Om säkrin-
gens brytgränser överskrids genom handhavandefel är det fara
för såväl instrumentet som för användaren!
Med vridomkopplaren i V-läget är multimetern alltid inställd till 1 V
mätområdet efter att instrumentet slagits till. Så snart som knap-
pen MAN / AUTO trycks ned, förutsatt att det mätta värdet är lägre
än 90 mV, kopplas mätområdet för mV in.
MEASURE
SETUP
FUNC
ENTER
FUNC
ENTER
FUNC
ENTER
COM
V
Temp
Ω
– (+)
+ (–)
V= : 100 mV…1000 V
020
.
00
V
DC
AC
TRMS
020
.
00
V
DC
V
V
V
V
> 55 V AC eller > 70 V DC:
> 1000 V:
Varningar gällande farliga spänningar
Max. 1000 V (< 10 kHz)
V: 100 mV…1000 V
Hz: 1Hz … 100 kH
Max. 100 V (> 10 kHz)
P
max
= 3 x 10
6
V x Hz
Mätområde:
230
.
0
FUNC
ENTER
for U > 100 V
