32 GMC-I Gossen-Metrawatt GmbH
V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.1.4 Transienta överspänningar
Multimetern är skyddad för transienta överspänningar upp till 8 kV
med en vågfrontsvaraktighet av 1.2 ms och halveringstider på
50 μs i spänningsmätområdet. Om längre pulsvaraktigheter
förväntas, t.ex. då mätningar utförs på transformatorer eller mo-
torer, rekommenderas att mätadaptern KS30 används. Den skyd-
dar mot transienta överspännigar upp till 6 kV med en vågfronts-
varaktighet på 1000 μs.
Kontinuerlig lastförmåga är 1200 V
RMS
. Mätadaptern KS30 tillför
ett påverkansfel om ca -2%.
5.1.5 Spänningsmätning över 1000 V
Spänningar större än 1000 V kan mätas med en högspänning-
sprob, t.ex. HV3
1)
eller HV30
2)
från GMC-I Gossen-Metrawatt
GmbH. Det är av yttersta vikt att jordkontakten kopplas till jord.
Iakttag alla tillämpliga säkerhetsföreskrifter!
1)
HV3: 3 kV
2)
HV30: 30 kV, endast för (DC) spänningar
COM
V
Temp
Ω

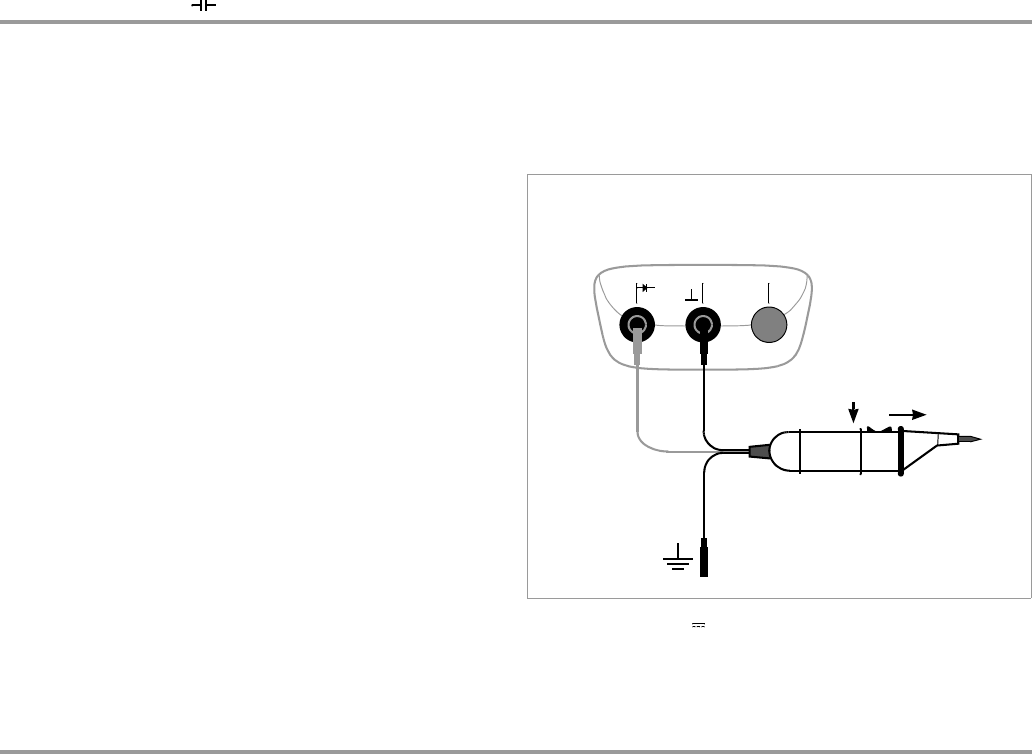

Spänningsmätning över 1000 V
med högspänningsproben HV3
Svart
Rй
Svart
x1000
x100
