38 GMC-I Gossen-Metrawatt GmbH
V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.5.2 Mätning med Resistanstermometrar
(endast METRA
HIT
⏐
X-
TRA
⏐
O
UTDOOR
)

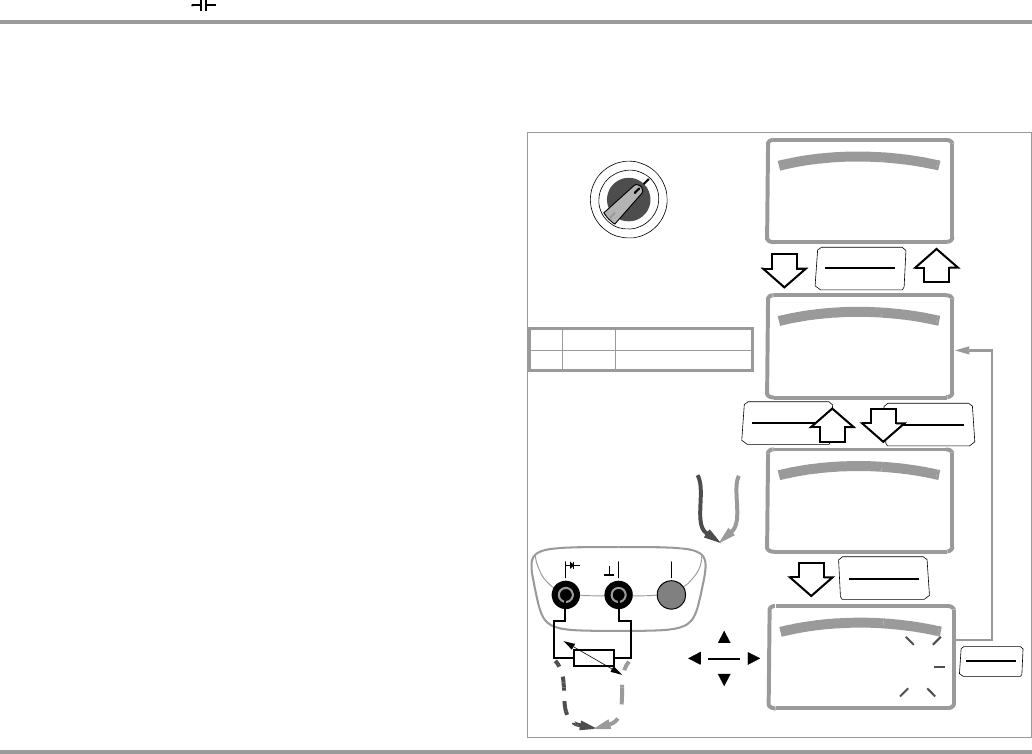

➭ Ställ vridomkopplaren i läge “Temp
TC
” eller “Temp
RTD
”.
Den senast valda temperaturmätningen eller sensorn, dvs typ K
eller Pt100/Pt1000, kvarstår i minnet och visas på displayen.
Tryck på FUNC | ENTER-knappen för att ändra till den andra mät-
funktionen vid behov. Sensortypen, dvs Pt100 eller Pt1000, de-
tekteras automatiskt och visas på displayen.
Det finns två olika sätt att kompensera för kabelresistans:
Automatisk kompensation
➭ Tryck på ZERO | ESC-knappen.
“Short leads” visas på displayen.
Om du föredrar att skriva in kabelresistansen direkt kan du hoppa
över följande moment.
➭ Kortslut mätinstrumentets anslutningskablar.
“000.00 ” visas på displayen. Efter ett tryck på FUNC | ENTER,
kompenseras kabelresistansen automatisk för alla efterföljande
mätningar. Kortslutningen kan tas bort och instrumentet är
klart att användas.
Skriva in kabelresistansen
➭ Tryck en gång till på ZERO | ESC-knappen i menyn för automa-
tisk kompensation.
➭ Skriv in kabelresistansen hos anslutningskablarna med scroll-
knapparna: Välj siffra att ändra med knapparna och ändra
respektive vald siffra med
knapparna. Det förinställda vär-
det är 0.1 Ω. Värden kan väljas mellan 0 till 50 Ω.
➭
När knappen
FUNC | ENTER trycks ned aktiveras det valda värdet och instru-
mentet återgår till mätfunktionen. Kabelresistansen kvarstår i minnet även
efter det att instrumentet slagits av.
COM
V
Temp
Ω
Temp
TC
0023
.
3
°
C
Temp
RTD
Type K
0025
.
6
°
C
Pt1000
TC
RTD
000
.
00
Ω
Short Leads
R L
Skriv in kabelresistansen
Automatisk
RTD
kompensation
Mätområden
RTD Pt100 –200.0 … +850.0 °C
RTD Pt1000 –150.0 … +850.0 °C
FUNC
ENTER
FUNC
ENTER
ZERO
ESC
ZERO
ESC
FUNC
ENTER
000
.
50
Ω
R L
