GMC-I Gossen-Metrawatt GmbH 39
V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.6 Kapacitansmätning
(endast METRAHIT⏐X-
TRA⏐OUTDOOR och METRAHIT⏐TECH)
➭ Koppla från kraftförsörjningen från den elektriska kretsen på
den anordning som skall mätas och ladda ur samtliga hög-
spänningskondensatorer.
➭ Säkerställ att testanordningen är spänningsfri.
Kondensatorer måste alltid laddas ur innan mätning utförs.
Interferensspänningar förvränger mätresultatet!
Se kapitel 5.1.1 angående att kontrollera spänningsfrånvaron
med hjälp av likspänningsmätning.
➭ Ställ vridomkopplaren i läge “ ”.

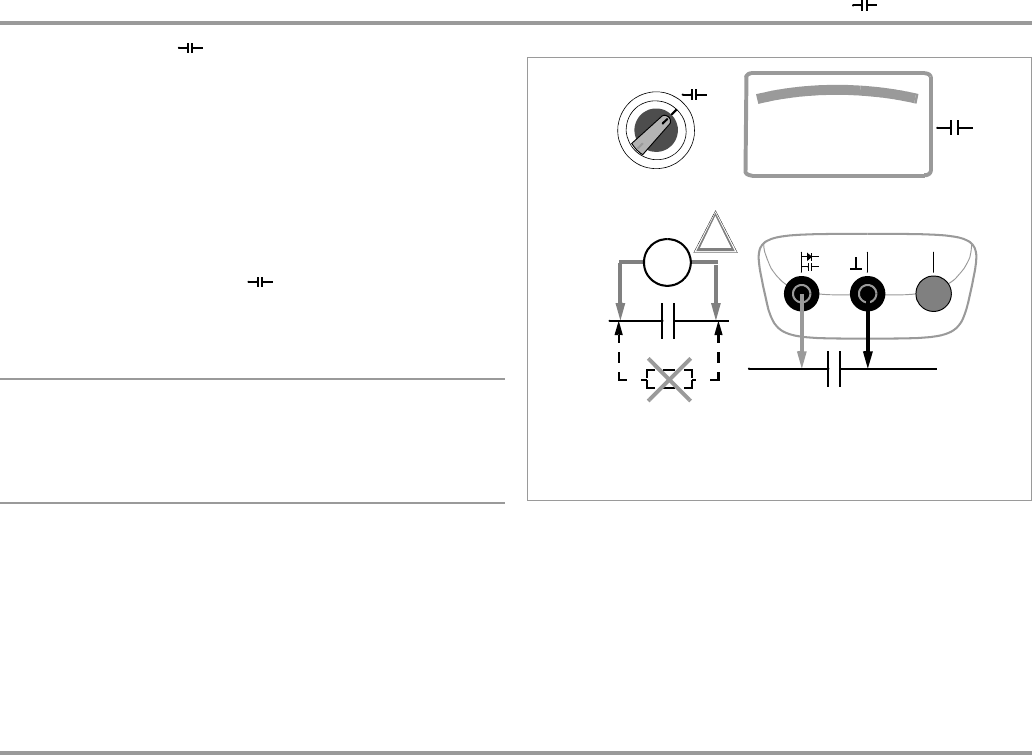

➭ Anslut den (urladdade!) testanordningen till anslutningskontak-
terna med mätsladdarna som figuren visar.
Observera
“–” polen hos polariserade kondensatorer måste anslutas till
“⊥”-anslutningen.
Resistorer och halvledarbanor parallellkopplade till konden-
satorn förvränger mätresultaten!
COM
V
Temp
Ω
0V !
!
10
.
38
F
+
–
+
‚
μ
10 nF ... 1000 μF
Mätområde:
