Underhåll – Kalibrering
Byta batterier
Varning!
!
Koppla bort instrumentet från mätkretsen innan batteri-
luckan öppnas för batteribyte.
➭ Lägg instrumentet med framsidan nedåt på arbetsytan.
➭ Vrid den skårande skruven på locket till batteriluckan motsols.
➭ Tag bort luckan och ta ur batterierna ur utrymmet.
➭ Sätt in två nya 1.5 V mignonbatterier i batteriutrymmet. Kon-
trollera att plus- och minuspolerna hamnar invid motsvarande
polaritetssymboler.
➭ När batteriluckan sätts tillbaka, börja med riktkrokarna först.
Skruva fast skruven medsols.
➭ Se till att de förbrukade batterierna kastas enligt gällande miljö-
skyddsförordningar!
9.3 Säkring ( endast METRA
HIT
⏐
X-
TRA
⏐
O
UTDOOR
, METRA
HIT
⏐
T
ECH
och
METRA
HIT
⏐
P
RO
)
Testa säkringen
Säkringen testas automatiskt:
• När instrumentet slå på med vridomkopplaren i läge A
• När instrumentet är påslaget och vridomkopplaren ställs i läge
A
• I det aktiva strömmätningsområdet när spänning läggs på
Om säkringen löser ut eller inte har satts i visas “FuSE” på dis-
playen. Säkringen avbryter strömmätningsområdena. Alla övriga
mätfunktioner fungerar fortfarande.
Byte av säkringen
Om säkringen löser ut, ta bort orsaken till överbelastningen innan
instrumentet åter tas i drift!
Varning!
!
Koppla bort instrumentet från mätkretsen innan säkrings-
luckan öppnas för att byta säkringen!
➭ Lägg instrumentet med framsidan nedåt på arbetsytan.
➭ Vrid den skårande skruven på locket med säkringssymbolen
motsols.
➭ Lyft upp locket och bänd ur säkringen genom att använda den
platta sidan av säkringslocket.
➭ Sätt i en ny säkring. Se till att säkringen är centrerad, dvs mel-
lan flikarna på sidorna.
➭ När säkringslocket skall sättas tillbaka, börja med riktkrokarna
först.
Skruva fast skruven medsols.
➭ Släng den förbrukade säkringen.

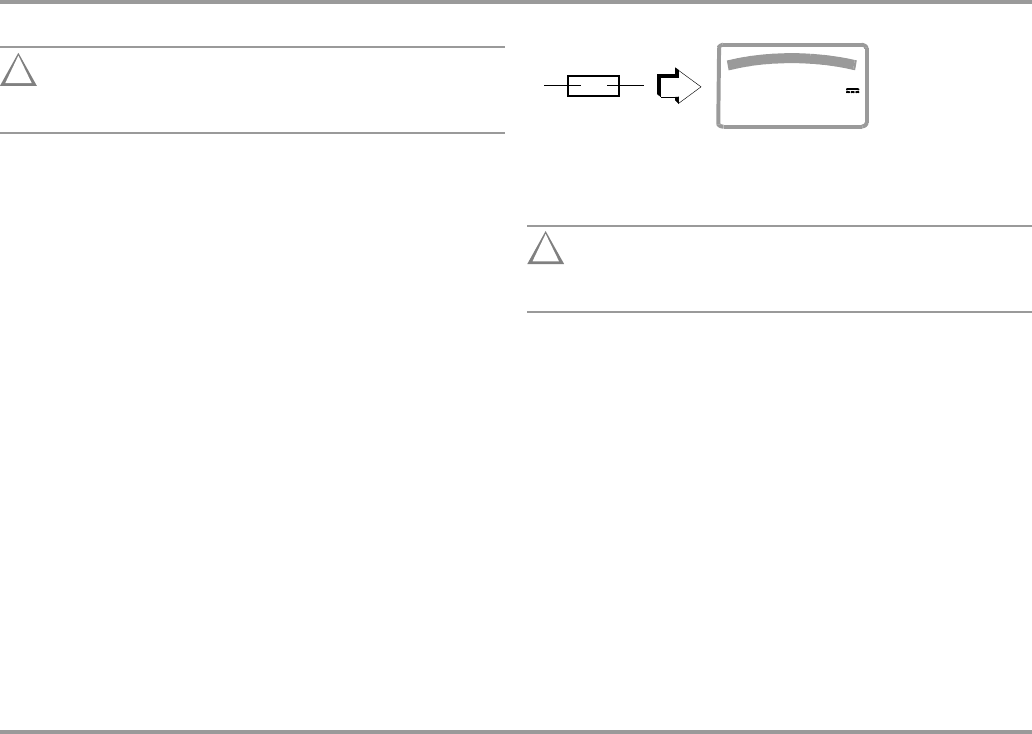

Utlöst säkring
fuse
A
DC
