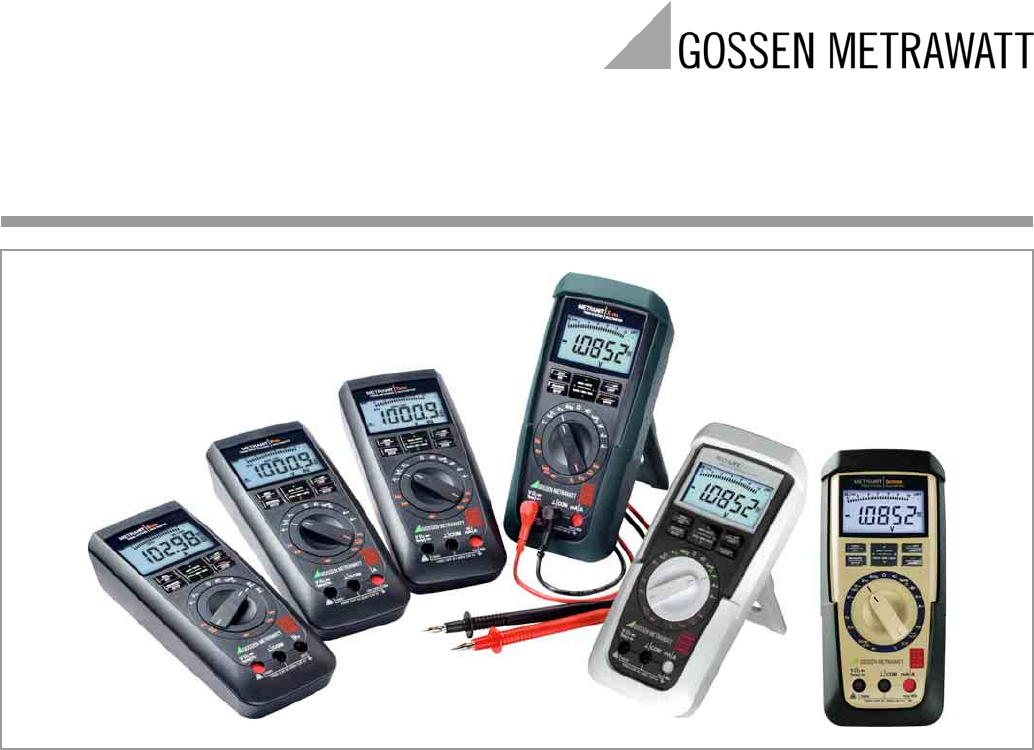

Bedienungsanleitung SECULIFE⏐HIT METRAHIT⏐X-TRA⏐OUTDOOR⏐TECH⏐PRO⏐BASE TRMS Digital Multimeter 3-349-352-01 5/1.
Lieferumfang Ansprechpartner Lieferumfang 1 Multimeter 1 Messkabelsatz KS17-2 2 Batterien 1 Kurzbedienungsanleitung 1 CD-ROM (Inhalt: u. a. Bedienungsanleitung und Datenblatt) 1 DKD-Kalibrierschein Funktion SECULIFE⏐HIT METRAHIT⏐ METRAHIT⏐ METRAHIT⏐ PRO BASE METRAHIT⏐ TECH X-TRA / OUTDOOR Übertragungsfaktor A AC / Hz TRMS A AC+DC TRMS A DC Hz (A AC) — • — • — mV/A mA/A — mV/A Ri = 1 MΩ — mV/A mA/A — mV/A Ri = 1 MΩ — mV/A mA/A — mV/A Ri = 1 MΩ ... 30 kHz ... 30 kHz ... 30 kHz ...
Ansprechpartner Zubehör (Sensoren, Steckereinsätze, Adapter, Verbrauchsmaterial) Das für Ihr Messgerät erhältliche Zubehör wird regelmäßig auf die Konformität mit den derzeit gültigen Sicherheitsnormen überprüft und bei Bedarf für neue Einsatzzwecke erweitert. Sie finden das für Ihr Messgerät geeignete aktuelle Zubehör mit Bild, Bestell-Nr., Beschreibung sowie je nach Umfang des Zubehörs mit Datenblatt und Bedienungsanleitung im Internet unter www.gossenmetrawatt.com Siehe auch Kap. 10 auf Seite 66.
Lieferumfang Rekalibrier-Service In unserem Service-Center kalibrieren und rekalibrieren wir (z.B. nach einem Jahr im Rahmen Ihrer Prüfmittelüberwachung, vor Einsatz ...) alle Geräte der GMC-I Gossen-Metrawatt GmbH und anderer Hersteller und bieten Ihnen ein kostenloses Prüfmittelmanagement.
Ansprechpartner Servicedienste • Hol- und Bringdienst • Express-Dienste (sofort, 24h, weekend) • Inbetriebnahme und Abrufdienst • Geräte- bzw.
Inhaltsverzeichnis Inhalt Seite Inhalt Seite 1 Sicherheitsmerkmale und -vorkehrungen .......................... 8 5 1.1 1.2 1.3 Bestimmungsgemäße Verwendung .................................................10 Bedeutung der Gefahrensymbole .....................................................10 Bedeutung akustischer Warnungen .................................................10 2 Bedienübersicht ............................................................... 12 5.1 Spannungsmessung ................
Inhaltsverzeichnis Inhalt Seite 5.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz (nur METRAHIT⏐TECH und METRAHIT⏐BASE) ................................ 44 5.7.5 Gleich-, Mischstrom- und Wechselstrommessung mit Zangenstromwandler A DC, A (DC+AC), A AC und Hz (nur METRAHIT⏐TECH) ...... 45 6 Geräte- und Messparameter ............................................. 46 6.1 6.2 6.3 6.4 6.5 Pfade zu den Parametern ..............................................................
Sicherheitshinweise 1 Sicherheitsmerkmale und -vorkehrungen Sie haben sich für ein Gerät entschieden, welches Ihnen ein sehr hohes Maß an Sicherheit bietet. Dieses Gerät erfüllt die Anforderungen der geltenden europäischen und nationalen EG-Richtlinien. Dies bestätigen wir durch die CE-Kennzeichnung. Die entsprechende Konformitätserklärung kann von GMC-I Gossen-Metrawatt GmbH angefordert werden.
Sicherheitshinweise • Rechnen Sie damit, dass an Messobjekten (z. B. an defekten Geräten) unvorhergesehene Spannungen auftreten können. Kondensatoren können z. B. gefährlich geladen sein. • Versichern Sie sich, dass die Messleitungen in einwandfreiem Zustand sind, z. B. unbeschädigte Isolation, keine Unterbrechung in Leitungen und Steckern usw. • In Stromkreisen mit Koronaentladung (Hochspannung) dürfen Sie mit diesem Gerät keine Messungen durchführen.
Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung • Das vorliegende Multimeter ist ein tragbares Gerät, das während der Messungen in der Hand gehalten werden kann. • Mit dem Messgerät werden ausschließlich solche Messungen durchgeführt, wie im Kap. 5 beschrieben. • Das Messgerät einschließlich der Messkabel und aufsteckbarer Prüfspitzen wird nur innerhalb der angegebenen Messkategorie eingesetzt, siehe Seite 59 und zur Bedeutung die Tabelle auf Seite 8.
Sicherheitshinweise GMC-I Gossen-Metrawatt GmbH 11
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole 2 Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole 16 → Kap. 7 15 Kap. 3.1 ← * 1 → Kap. 4.3 Kap. 6 ← 14 2 → Kap. 4.1.2 Kap. 3 ← 13 3 → Kap. 3 Kap. 6 ← 12 4 → Kap. 5 5 → Kap. 6 11 Kap. 4.4 ← 6 → Kap. 3 ff. 7 → Kap. 1.2 8 → Kap. 3 9 *→ Kap. 4.1 10 Kap. 4.1 ← max.
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole Symbole der Digitalanzeige 1 2 3 4 5 6 7 8 9 14 1 2 3 4 5 6 7 8 9 15 16 10 10 11 12 24 23 13 22 20 Batteriekontrollanzeige 21 17 19 18 Batterie voll Batterie OK Batterie schwach Batterie (fast) leer, U < 1,8 V Schnittstellenkontrollanzeige METRAHIT⏐X-TRA⏐OUTDOOR: Datenübertragung ↓ zum / ↑ vom Multimeter aktiv IR-Schnittstelle im Stand-By-Betrieb aktiv (bereit zum Empfang von Einschaltbefehlen) GMC-I Gossen-Metrawatt GmbH 11 12
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole Symbole der Drehschalterpositionen Schalter FUNC Anzeige Messfunktion V~ Hz (V) V~ 1kHz Hz (V) 1kHz V~ 1 MΩ V~ 1kHz Hz (V) 1kHz Hz (V) 1 MΩ V V MHz % 0/4 1 2 3 0/4 1 2 3 0/2 1 0/2 1 — Wechselspannung, echteffektiv AC, volle Bandbreite Spannungsfrequenz, volle Bandbreite Wechselspannung, echteffektiv AC, mit Tiefpass (1 kHz) Spannungsfrequenz, mit Tiefpass (1 kHz) Wechselspannung, echteffektiv AC, volle Bandbreite, Eingang 1 MΩ Wechselspannung,
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole Symbole der Bedienerführung in den folgenden Kapiteln Z ... Z im Hauptmenü blättern V ... V im Untermenü blättern (scrollen) YZ Dezimalpunkt auswählen UV Wert erhöhen/verkleinern time Untermenü/Parameter (Sieben-Segment-Schrift) 1nFo Hauptmenü (Sieben-Segment-Schrift, Darstellung fett) ▲ IR ▼ 5V/600mA Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.
Inbetriebnahme – Setup 3 Inbetriebnahme 3.1 Batterien oder Akkus einsetzen Beachten Sie zum richtigen Einsetzen der Batterien oder Akkus unbedingt das Kap. 9.2! Die aktuelle Batteriespannung kann im Menü Info abgefragt werden, siehe Kap. 6.3. ! Achtung! Trennen Sie das Gerät vom Messkreis bevor Sie zum Batterieaustausch den Batteriefachdeckel öffnen! Betrieb mit Netzteiladapter (Zubehör für METRAHIT⏐X-TRA⏐OUTDOOR, nicht im Lieferumfang siehe Kap. 10.
Inbetriebnahme – Setup 3.4 Ausschalten Gerät manuell ausschalten ➭ Drücken Sie die Taste ON / OFF | LIGHT solange, bis die Anzeige 0FF erscheint. ON / OFF LIGHT Das Ausschalten wird durch einen kurzen Signalton quittiert. Automatische Abschaltung Ihr Gerät schaltet sich automatisch aus, wenn der Messwert lange konstant ist (maximale Messwertschwankung ca. 0,8% vom Messbereich pro Minute bzw.
Bedienfunktionen 4 Bedienfunktionen 4.1 Wählen der Messfunktionen und Messbereiche Der Drehschalter ist mit der automatischen Buchsenverriegelung gekoppelt, die für jede Funktion nur zwei Buchsen freigibt. Achten Sie darauf, dass Sie vor dem Schalten in die Funktionen „A“ oder aus den Funktionen „A“ den Stecker aus der entsprechenden Buchse ziehen. Die Buchsenverriegelung blockiert bei gestecktem Anschluss ein versehentliches Weiterschalten in unerlaubte Funktionen. 4.1.
Bedienfunktionen 4.1.3 Schnelle Messungen Soll schneller gemessen werden, als dies bei der automatischen Messbereichswahl möglich ist, so muss der geeignete Messbereich fixiert werden. Eine schnelle Messung ist durch die folgenden zwei Funktionen gewährleistet: • durch manuelle Messbereichswahl, d. h. durch Wahl des Messbereichs mit der besten Auflösung, siehe Kap. 4.1.2. oder • über die Funktion DATA, siehe Kap. 4.4.
Bedienfunktionen ➭ Drücken Sie kurz die Taste ZERO | ESC. Das Gerät quittiert die Referenzwertspeicherung mit einem Signalton, auf der LCD werden die Symbole „ZERO ΔREL“ oder „ΔREL“ angezeigt. Der im Augenblick des Drückens gemessene Wert dient als Referenzwert. ➭ Den Referenzwert können Sie löschen, indem Sie erneut die Taste ZERO | ESC drücken. Hinweise zur Relativmessung • Die Relativmessung bezieht sich nur auf die Digitalanzeige. Die Analoganzeige zeigt weiterhin den Original-Messwert an.
Bedienfunktionen 4.4 Messwertspeicherung „DATA“ (Auto-Hold / Compare) Mit der Funktion DATA (Auto-Hold) können Sie einen einzelnen Messwert automatisch „festhalten“. Dies ist z. B. dann besonders nützlich, wenn das Abtasten der Messstelle mit den Prüfspitzen Ihre ganze Aufmerksamkeit erfordert. Nach dem Anliegen des Messsignals und der Stabilisierung des Messwertes entsprechend der „Bedingung“ in der folgenden Tabelle hält das Gerät den Messwert in der Digitalanzeige fest und gibt ein akustisches Signal.
Bedienfunktionen Beispiel Der Spannungsmessbereich ist manuell auf 10 V eingestellt. Der erste Messwert ist 5 V und wird abgespeichert, da er größer als 10 % vom Messbereich (= 1 V) ist und damit sicher oberhalb vom Grundrauschen liegt. Sobald der Messwert unter 10 % vom Messbereich fällt, d. h. kleiner als 1 V ist, was ein Abnehmen der Prüfspitzen von der Messstelle entspricht, ist das Gerät für eine neue Speicherung bereit. 4.4.
Bedienfunktionen 4.5 Messdatenaufzeichnung (nur METRAHIT⏐X-TRA⏐OUTDOOR) Das METRAHIT⏐X-TRA⏐OUTDOOR bietet die Möglichkeit, die Messdaten mit einstellbaren Abtastraten über längere Zeiträume als Messreihen aufzuzeichnen. Die Daten werden in einem batteriegepufferten Speicher abgelegt und bleiben auch nach Ausschalten des Multimeters erhalten. Das System erfasst die Messwerte dabei relativ zur Echtzeit. Die gespeicherten Messwerte können über das PC-Programm METRAwin 10 ausgelesen werden.
Bedienfunktionen Während der Aufzeichnung Während des Speicherbetriebs, STORE wird unterhalb der Analoganzeige eingeblendet, können Sie die Speicherbelegung kontrollieren: StoP Z 000.3 % Sobald der Speicher voll ist, erscheint die Meldung „100.0 %“. Um die Messwerte während der Speicherung beobachten zu können, wechseln Sie zur Messfunktion durch Betätigen von MEASURE | SETUP. Durch erneutes Drücken von MEASURE | SETUP gelangen Sie zurück zum Speichermenü.
Bedienfunktionen GMC-I Gossen-Metrawatt GmbH 25
Messungen V/Hz – Ω – Temp – 5 Messungen 5.1 Spannungsmessung – A/Hz Hinweise zur Spannungsmessung • Betreiben Sie das Multimeter nur mit eingelegten Batterien oder Akkus. Gefährliche Spannungen werden sonst nicht signalisiert und Ihr Gerät kann beschädigt werden. • Das Multimeter darf nur von Personen bedient werden, die in der Lage sind, Berührungsgefahren zu erkennen und Sicherheitsvorkehrungen zu treffen.
Messungen V/Hz – Ω – Temp – 5.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC) Hinweis Nur bei METRAHIT⏐TECH zu beachten: Stellen Sie im Setup-Menü Stromzange den Parameter CL iP auf 0FF. Ansonsten werden sämtliche Messwerte in A und korrigiert um das gewählte Übersetzungsverhältnis für einen angeschlossenen Zangenstromsensor angezeigt. MEASURE SETUP FUNC ENTER 1nFo Z ...
Messungen V/Hz – Ω – Temp – – A/Hz 5.1.2 Wechselspannungsmessung bei 1 MOhm Lastwiderstand und Frequenzmessung mit zuschaltbarem Tiefpassfilter (nur METRAHIT⏐X-TRA⏐OUTDOOR⏐TECH⏐PRO) Das Messgerät besitzt für den Elektriker eine Schalterstellung V1MΩ mit einem Eingangswiderstand von ca. 1 MΩ. Hierdurch werden Fehlanzeigen durch kapazitive Verkopplungen bei der Spannungsmessung in Stromversorgungsnetzen auf ein Minimum reduziert. Hinweis METRAHIT⏐TECH: siehe Hinweis in Kap. 5.1.1.
Messungen V/Hz – Ω – Temp – VΩ Temp Messbereiche: V~: 100 mV…1000 V max. 1000 V (< 10 kHz) max. 100 V (> 10 kHz) Hz: 1 Hz … 100 kHz Pmax = 3 x 106 V x Hz für U > 100 V COM ~ Warnungen vor gefährlichen Spannungen: > 55 V AC oder > 70 V DC: V~ 1MΩ 1kHz V~ & Filter 0225.6 V V > 1000 V: Hz & Filter ! V~ AC TRMS FUNC ENTER 0226.0 ! 230.0 Spannungskomparator zur Anzeige gefährlicher Spannungen Das Eingangsignal bzw.
Messungen V/Hz – Ω – Temp – – A/Hz 5.1.3 Wechselspannungs- und Frequenzmessung V AC und Hz mit zuschaltbarem Tiefpassfilter (nur METRAHIT⏐X-TRA⏐OUTDOOR⏐TECH⏐PRO) Hinweis METRAHIT⏐TECH: siehe Hinweis in Kap. 5.1.1. ➭ Stellen Sie den Drehschalter entsprechend der zu messenden Spannung bzw. Frequenz auf V~ bzw. Hz. ➭ Schließen Sie die Messleitungen wie abgebildet an. Die Anschlussbuchse „⊥“ sollte dabei an möglichst erdnahem Potential liegen.
Messungen V/Hz – Ω – Temp – VΩ Temp Messbereiche: V~: 100 mV…1000 V max. 1000 V (< 10 kHz) max. 100 V (> 10 kHz) Hz: 1 Hz … 100 kHz Pmax = 3 x 106 V x Hz für U > 100 V COM ~ V~ Hz V 050.03 AC Hz Hz 230.0 > 1000 V: Spannungskomparator zur Anzeige gefährlicher Spannungen Das Eingangsignal bzw. Messsignal wird von einem Spannungskomparator auf gefährliche Spitzen untersucht, da diese durch die Tiefpassfilterfunktion ausgeblendet werden.
Messungen V/Hz – Ω – Temp – – A/Hz 5.1.4 Transiente Überspannungen Die Multimeter sind gegen transiente Überspannungen im Spannungsmessbereich bis 8 kV mit 1,2/50 μs Stirn-/Halbwertzeit geschützt. Wenn bei Messungen, z. B. an Transformatoren oder Motoren mit größerer Impulsdauer zu rechnen ist, empfehlen wir in diesen Fällen unseren Messadapter KS30. Er schützt vor transienten Überspannungen bis 6 kV mit 10/1000 μs Stirn-/Halbwertzeit. Die Dauerbelastbarkeit beträgt 1200 Veff.
Messungen V/Hz – Ω – Temp – 5.1.6 Frequenz- und Tastverhältnismessung (nur METRAHIT⏐X-TRA⏐OUTDOOR) ➭ Stellen Sie den Drehschalter auf MHz bzw. %. MHz MHz 1.0323 ➭ Schließen Sie die Messleitungen wie abgebildet an. Vergewissern Sie sich, dass kein Strommessbereich („A“) eingeschaltet ist, wenn Sie Ihr Multimeter für die Frequenz- oder Tastverhältnismessung anschließen! – A/Hz MHz % fP FUNC ENTER U ! Achtung! Die anliegende Signalspannung darf 5 V nicht überschreiten.
Messungen V/Hz – Ω – Temp – – A/Hz 5.2 Widerstandsmessung „Ω“ ➭ Trennen Sie die Stromversorgung vom Stromkreis des zu messenden Geräts und entladen Sie alle Hochspannungskondensatoren. Ω 000.00 ➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist. Fremdspannungen verfälschen das Messergebnis! Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungsmessung, siehe Kap. 5.1.1. kΩ Messbereiche: 100 Ω … 40 MΩ ➭ Stellen Sie den Drehschalter auf „Ω“.
Messungen V/Hz – Ω – Temp – 5.3 Durchgangsprüfung ➭ Trennen Sie die Stromversorgung vom Stromkreis des zu messenden Geräts und entladen Sie alle Hochspannungskondensatoren. 000.8 ➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist. Fremdspannungen verfälschen das Messergebnis! ➭ Stellen Sie den Drehschalter auf – A/Hz Ω . FUNC ENTER ➭ Schließen Sie die zu prüfende Durchgangsstelle wie abgebildet an. 0.443 In Abhängigkeit vom eingestellten Grenzwert gibt das Multimeter bei Durchgang bzw.
Messungen V/Hz – Ω – Temp – – A/Hz 5.4 Diodenprüfung mit Konstantstrom 1 mA ➭ Trennen Sie die Stromversorgung vom Stromkreis des zu messenden Geräts und entladen Sie alle Hochspannungskondensatoren. 000.8 ➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist. Fremdspannungen verfälschen das Messergebnis! Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungsmessung, siehe Kap. 5.1.1. ➭ Stellen Sie den Drehschalter auf Ω FUNC ENTER . ➭ Betätigen Sie die Taste FUNC | ENTER. 0.
Messungen V/Hz – Ω – Temp – 5.5 Temperaturmessung Die Temperaturmessung erfolgt über ein Thermoelement vom Typ K (Zubehör, kein Lieferumfang), das an den Spannungseingang angeschlossen wird. Beim METRAHIT⏐X-TRA⏐OUTDOOR kann alternativ ein Widerstandsthermometer vom Typ Pt100 oder Pt1000 angeschlossen werden. Wahl der Temperatureinheit MEASURE SETUP 1nFo Z ...
Messungen V/Hz – Ω – Temp – – A/Hz 5.5.2 Messung mit Widerstandsthermometern (nur METRAHIT⏐X-TRA⏐OUTDOOR) ➭ Stellen Sie den Drehschalter auf „TempTC“ bzw. „TempRTD“. ➭ Mit Drücken von FUNC | ENTER wird der eingestellte Wert übernommen und Sie gelangen zurück zur Messung. Der Zuleitungswiderstand bleibt auch bei ausgeschaltetem Gerät gespeichert. Die zuletzt ausgewählte Temperaturmessung bzw.
Messungen V/Hz – Ω – Temp – Kapazitätsmessung (nur METRAHIT⏐X-TRA⏐OUTDOOR und METRAHIT⏐TECH) ➭ Trennen Sie die Stromversorgung vom Stromkreis des zu messenden Geräts und entladen Sie alle Hochspannungskondensatoren. – A/Hz 5.6 Hinweis Polarisierte Kondensatoren sind mit dem „–“ Pol an der Buchse „⊥“ anzuschließen.
Messungen V/Hz – Ω – Temp – 5.7 – A/Hz Strommessung Hinweise zur Strommessung • Betreiben Sie das Multimeter nur mit eingelegten Batterien oder Akkus. Gefährliche Ströme werden sonst nicht signalisiert und Ihr Gerät kann beschädigt werden. • Bauen Sie den Messkreis mechanisch fest auf und sichern Sie ihn gegen zufälliges Öffnen. Legen Sie die Leiterquerschnitte und Verbindungsstellen so aus, dass sie sich nicht unzulässig erwärmen. • Bei Strömen größer 10 A warnt Sie ein Intervallton.
Messungen V/Hz – Ω – Temp – 5.7.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC) (nur METRAHIT⏐X-TRA⏐OUTDOOR⏐TECH⏐PRO) ➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw. zum Verbraucher ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren. A 003.50 A ➭ Stellen Sie den Drehschalter entsprechend dem zu messenden Strom auf A bzw. A . ! ➭ Wählen Sie die, der Messgröße entsprechende, Stromart jeweils durch kurzes Drücken der Multifunktionstaste FUNC | ENTER.
Messungen V/Hz – Ω – Temp – – A/Hz 5.7.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz (nur METRAHIT⏐X-TRA⏐OUTDOOR⏐TECH⏐PRO) ➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw. zum Verbraucher ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren. A~ Hz ➭ Stellen Sie den Drehschalter entsprechend dem zu messenden Strom bzw. der zu messenden Frequenz auf A~ bzw. Hz. ! ➭ Wählen Sie die gewünschte Messgröße jeweils durch kurzes Drücken der Multifunktionstaste FUNC | ENTER.
Messungen V/Hz – Ω – Temp – – A/Hz 5.7.3 Gleich- und Mischstrommessung mit Zangenstromsensor A DC und A (DC+AC) (nur METRAHIT⏐TECH und METRAHIT⏐BASE) Wandlerausgang Spannung/Strom Bei Anschluss eines Zangenstromsensors an das Multimeter (METRAHIT⏐TECH: Eingang V, METRAHIT⏐BASE: Eingang V) werden sämtliche Stromanzeigen entsprechend dem eingestellten Übertragungsfaktor mit dem richtigen Wert dargestellt. Voraussetzung hierfür ist, dass der Stromsensor mindestens einen der u. a.
Messungen V/Hz – Ω – Temp – – A/Hz 5.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz (nur METRAHIT⏐TECH und METRAHIT⏐BASE) Wandlerausgang Spannung/Strom Bei Anschluss eines Zangenstromsensors an das Multimeter (METRAHIT⏐TECH: Eingang V, METRAHIT⏐BASE: Eingang V) werden sämtliche Stromanzeigen entsprechend dem eingestellten Übertragungsfaktor mit dem richtigen Wert dargestellt. Voraussetzung hierfür ist, dass der Stromsensor mindestens einen der u. a.
Messungen V/Hz – Ω – Temp – – A/Hz 5.7.5 Gleich-, Mischstrom- und Wechselstrommessung mit Zangenstromwandler A DC, A (DC+AC), A AC und Hz (nur METRAHIT⏐TECH) Wandlerausgang Strom/Strom Bei Anschluss eines Zangenstromwandlers an das Multimeter (METRAHIT⏐TECH: Eingang mA/A) werden sämtliche Stromanzeigen entsprechend dem eingestellten Übertragungsfaktor mit dem richtigen Wert dargestellt. Voraussetzung hierfür ist, dass der Stromwandler mindestens einen der u. a.
Geräte- und Messparameter 6 Geräte- und Messparameter Die Betriebsart „SET “ (Menümodus) Ihres Gerätes ermöglicht die Einstellung von Betriebs- und Messparametern, den Abruf von Informationen sowie die Aktivierung der Schnittstelle. ➭ Sie gelangen in den Menümodus, indem Sie die Taste MEASURE | SETUP drücken, sofern Ihr Gerät bereits eingeschaltet und in der Betriebsart „Messen“ (Messmodus) ist. „1nFo “ erscheint in der Anzeige.
Geräte- und Messparameter 6.1 Pfade zu den Parametern 020.00 V DC AC TRMS 6.2 MEASURE SETUP 1nfo Hauptmenüs → 1nFo StorE * SEnd * Liste sämtlicher Parameter Parameter XTRA TECH PRO BASE 0.diSP • • • • • — — — Addr A.diSP • • • • SET tEMP APoFF • • • • bAtt bEEP CLEAr • • • • 49: A.
Geräte- und Messparameter 6.3 Parameterabfragen – Menü InFo (als Laufschrift) bAtt – Batteriespannung abfragen FUNC MEASURE 1nFo ENTER bAtt: 2.75 V. SETUP vErSion – Firmwareversion abfragen FUNC MEASURE 1nFo ENTER bAtt: V uErSion: 2.09 SETUP ItEMP – Referenztemperatur abfragen Die Referenztemperatur der internen Vergleichsstelle wird mit einem Temperaturfühler in der Nähe der Eingangsbuchsen gemessen. FUNC MEASURE 1nFo ENTER bAtt: V ...
Geräte- und Messparameter A.diSP – Analoganzeige: Darstellungsarten wählen Für die Analoganzeige können zwei Darstellungsarten gewählt werden: • bArG: Bargraph • Point: Pointer (Zeigerdarstellung) MEASURE SETUP 1nFo Z ... Z SET FUNC ENTER bArG / Point UV FUNC ENTER rAtE V ... V A.
Geräte- und Messparameter dAtE – Datum eingeben Das aktuelle Datum ermöglicht die Messwerterfassung im Echtzeitbetrieb. CLIP – Übertragungsfaktor (Zangenstromfaktor) einstellen (nur METRAHIT⏐TECH und METRAHIT⏐BASE) Siehe Kap. 5.7.3 ff. MEASURE SETUP FUNC ENTER 1nFo Z ... Z SET FUNC ENTER rAtE V ... V dAtE 31.12 (TT: Tag . MM: Monat) Y ZUV 2005 (JJJJ: Jahr) Y ZUV FUNC ENTER FUNC ENTER Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden. 6.
Geräte- und Messparameter GMC-I Gossen-Metrawatt GmbH 51
Schnittstellenbetrieb 7 Schnittstellenbetrieb (nur METRAHIT⏐X-TRA⏐OUTDOOR) Das METRAHIT⏐X-TRA⏐OUTDOOR ist zur Übertragung von Messdaten zum PC mit einer Infrarot-Schnittstelle ausgerüstet. Die Messwerte werden optisch mit Infrarotlicht durch das Gehäuse auf einen Schnittstellen-Adapter (Zubehör) übertragen, der auf das Multimeter aufgesteckt wird. Die USB-Schnittstelle eines Adapters ermöglicht die Verbindung zum PC über ein Schnittstellenkabel.
Schnittstellenbetrieb 7.2 Schnittstellenparameter einstellen 1rStb – Zustand des Infrarot-Empfängers im Stand-By-Betrieb Zwei Schaltzustände der Infrarot-Schnittstelle sind bei ausgeschaltetem Multimeter möglich: iron: IR wird im Display eingeblendet, die Infrarot-Schnittstelle ist aktiv, d. h. Signale wie z. B. Einschaltbefehle können empfangen werden, Strom wird auch im abgeschalteten Zustand des Multimeters verbraucht.
Technische Daten 8 Technische Daten Messfunktion Messbereich V 100 mV 1 V 10 V 100 V 1000 V TECH PRO X-TRA/OUTDOOR 100 μA A 1 mA X-TRA 10 mA 100 mA OUTDOOR 1 A PRO 10 A 10 mA A 100 mA 1 A TECH 10 A Faktor 1:1/10/100/1000 0,1/1/10/100 A A 1/10/100/1000 A TECH 10/100/1000/10000A 0,1/1/10/100 A A 1/10/100/1000 A TECH BASE 10/100/1000/10000A Ω 1) 2) 3) 54 100 1 10 100 1 10 40 100 5,1 Ω kΩ kΩ kΩ MΩ MΩ MΩ Ω V 3) Auflösung bei Messbereichsendwert 11999 1199 10 μV 100 μV 1 mV 10 mV 100 mV 10 nA 100 n
Technische Daten Messfunktion F X-TRA OUTDOOR Hz (V) Hz (A) Hz (A ) Hz (V) Hz (A) MHz X-TRA OUTDOOR % X-TRA OUTDOOR Messbereich Auflösung bei Messbereichsendwert 11999 10 100 1 10 100 1000 nF nF μF μF μF μF 100,00 Hz 1,0000 kHz pF pF nF nF nF μF Entladewiderstand 10 MΩ 1 MΩ 100 kΩ 12 kΩ 3 kΩ 3 kΩ 0,01 Hz 0,1 Hz 1 Hz 100,00 kHz 30,00 kHz 10 Hz 10 Hz Eigenabweichung bei Referenzbedingungen ~/ 1199 10 100 1 10 100 1 10,000 kHz 100 Hz ...
Technische Daten Einflussgrößen und Einflusseffekte Einflussgröße Temperatur 1) Einflussbereich –10 °C ... +21 °C und +25 °C ... +40 °C Messgröße/ Messbereich 1) Einflusseffekt (...% v. MW + ... D) / 10 K V 0,2 + 10 V 0,4 + 10 100 Ω ... 1 MΩ 0,5 + 10 > 1 MΩ 1 + 10 mA/A 0,5 + 10 mA/A 0,8 + 10 10 nF ... 100 μF 1+5 Hz 0,2 + 10 °C/°F (Pt100/Pt1000) 0,5 + 10 °C/°F Thermoelement K 0,2 + 10 Eigenabweichung 3) ±( ... % v. MW + ... D) Einflussgröße Messgröße/ Messbereich > 15 Hz ...
Technische Daten Einflussgröße Crestfaktor CF 5) Einflussbereich Messgröße/ Messbereich 1 ... 3 V > 3 ... 5 Einflusseffekt 5) ± 1 % v. M. ,A ± 3 % v. M. Ausgenommen sinusförmige Kurvenform Einflussgröße Einflussbereich Messgröße Einflusseffekt V, A, Ω, Hz, °C 1 x Eigenabweichung Referenzbedingungen Umgebungstemperatur Relative Feuchte Frequenz der Messgröße Kurvenform der Messgröße Batteriespannung +23 °C ±2 K 40 ... 75% 45 ...
Technische Daten Datenschnittstelle (nur METRAHIT⏐X-TRA⏐OUTDOOR) Stromversorgung Typ Batterie optisch mit Infrarotlicht durch das Gehäuse Datenübertragung seriell, bidirektional (nicht IrDa-kompatibel) Protokoll gerätespezifisch Baudrate 38400 Baud Funktionen – Einstellen/Abfragen von Messfunktionen und Parametern – Abfragen/Senden von aktuellen Messdaten – Auslesen gespeicherter Messdaten Durch den aufsteckbaren Schnittstellenadapter USB X-TRA (siehe Zubehör) erfolgt die Adaption an die Rechnerschnitts
Technische Daten Anzeige Akustische Signalisierung LCD-Anzeigefeld (65 mm x 36 mm) mit analoger und digitaler Anzeige und mit Anzeige von Messeinheit, Stromart und verschiedenen Sonderfunktionen. bei Spannung bei Strom Hintergrundbeleuchtung Die aktivierte Hintergrundbeleuchtung wird nach ca. 1 min automatisch abgeschaltet.
Technische Daten Elektromagnetische Verträglichkeit EMV Mechanischer Aufbau Störaussendung Störfestigkeit Gehäuse Abmessungen EN 61326: Mai 2004 Klasse B EN 61326: Mai 2004 Anhang E IEC 61000-4-2: Dez. 2001 Leistungsmerkmal B 8 kV Luftentladung 4 kV Kontaktentladung IEC 61000-4-3: Dez. 2001 Leistungsmerkmal A 3 V/m Gewicht Schutzart schlagfester Kunststoff (ABS) 200 mm x 87 mm x 45 mm (ohne Gummischutzhülle) ca.
Technische Daten GMC-I Gossen-Metrawatt GmbH 61
Wartung – Kalibrierung 9 Wartung und Kalibrierung ! 9.1 Achtung! Trennen Sie das Gerät vom Messkreis bevor Sie zum Batterieoder Sicherungsaustausch Batterie- oder Sicherungsfachdeckel öffnen! Signalisierungen – Fehlermeldungen Meldung Funktion Bedeutung FUSE Strommessung Sicherung defekt in allen Betriebsarten die Batteriespannung ist unter 1,8 V gesunken Messen Signalisierung eines Überlaufs 0L 9.
Wartung – Kalibrierung Batterien austauschen ! Achtung! Trennen Sie das Gerät vom Messkreis bevor Sie zum Batterieaustausch den Batteriefachdeckel öffnen! ➭ Legen Sie das Gerät auf die Frontseite. ➭ Drehen Sie die Schlitzschraube des Deckels mit den Batteriesymbolen entgegen dem Uhrzeigersinn. ➭ Heben Sie den Deckel ab und nehmen Sie die Batterien aus dem Batteriefach.
Wartung – Kalibrierung ! 64 Achtung! Achten Sie unbedingt darauf, dass Sie nur die vorgeschriebene Sicherung einsetzen! Bei Verwendung einer Sicherung mit anderer Auslösecharakteristik, anderem Nennstrom oder anderem Schaltvermögen besteht Gefahr für Sie und für Schutzdioden, Widerstände oder andere Bauteile. Die Verwendung geflickter Sicherungen oder Kurzschließen des Sicherungshalters ist unzulässig.
Wartung – Kalibrierung 9.7 Herstellergarantie Der Garantiezeitraum für alle Mess- und Kalibriergeräte der Serie METRAHIT⏐ beträgt 3 Jahre nach Lieferung. Die Herstellergarantie umfasst Produktions- und Materialfehler, ausgenommen sind Beschädigungen durch nicht bestimmungsgemäßen Gebrauch und jegliche Folgekosten. Für die Kalibrierung gilt ein Garantiezeitraum von 12 Monaten.
Zubehör 10 Zubehör 10.1 Allgemein Das für unsere Messgeräte erhältliche umfangreiche Zubehör wird regelmäßig auf die Konformität mit den derzeit gültigen Sicherheitsnormen überprüft und bei Bedarf für neue Einsatzzwecke erweitert. Sie finden das für Ihr Messgeräte geeignete aktuelle Zubehör mit Bild, Bestell-Nr., Beschreibung sowie je nach Umfang des Zubehörs mit Datenblatt und Bedienungsanleitung im Internet unter www.gossenmetrawatt.de (→ Messtechnik – tragbar → Multimeter Digital → METRAHIT⏐ ...
Zubehör 10.4 Schnittstellenzubehör für METRAHIT⏐X-TRA⏐OUTDOOR (kein Lieferumfang) Bidirektionaler Schnittstellenadapter USB X-TRA Mit diesem Adapter können Sie Multimeter der Serie METRAHIT⏐X-TRA⏐OUTDOOR, die mit einer seriellen IR-Schnittstelle ausgestattet sind, mit der USB-Schnittstelle eines PCs verbinden. Der Adapter ermöglicht die Datenübertragung zwischen Multimeter und PC.
Stichwortverzeichnis 11 Stichwortverzeichnis Numerics F 0.diSP ................................................................... 48 Fehlermeldungen ................................................. 62 A G O A.diSP ................................................................... 49 Addr ...................................................................... 53 Anzeigenbeleuchtung .......................................... 16 APoFF .................................................................
Stichwortverzeichnis Belegung abfragen .......................................24 löschen ..........................................................24 Standardeinstellungen ......................................... 50 Strommessung Funktionsumfang ..........................................40 Hinweise ........................................................40 Symbole Digitalanzeige ................................................13 Drehschalterpositionen .................................14 Gerät ..............
