Datasheet

3-348-843-01
5/8.04
GOSSEN METRAWATT GMBH

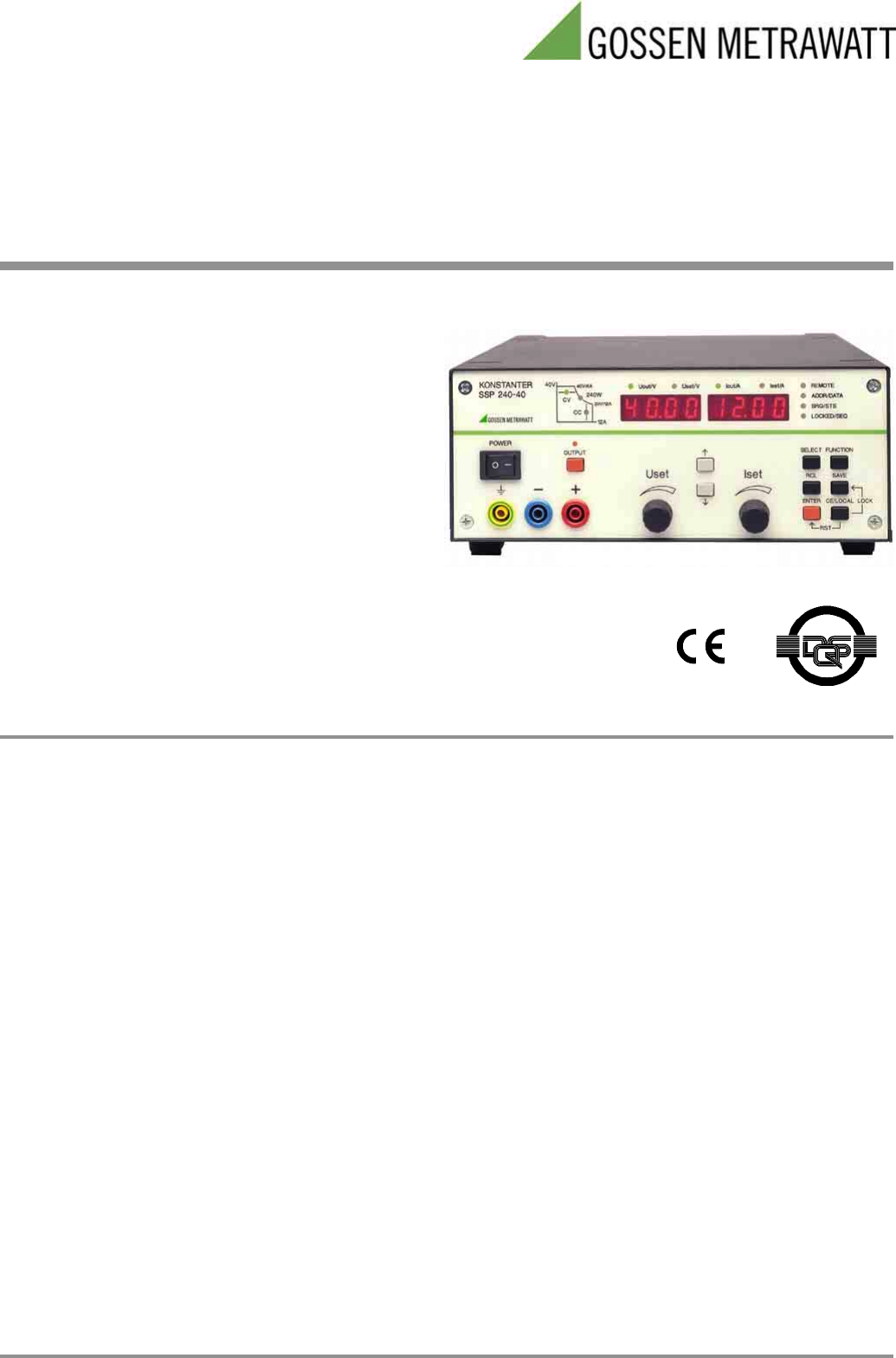

SSP-KONSTANTER Serien SSP 120 / 240 / 320
Laborstromversorgung
DQS-zertifiziert nach
DIN EN ISO 9001 Reg.-Nr.1262
QUALITÄTSMANAGEMENTSYSTEM
Beschreibung
Die SSP-KONSTANTER (Single-Output System Power Supplies)
sind programmierbare, spannungs- und stromgeregelte Gleich-
stromversorgungen mit 120 W, 240 W bzw. 320 W Ausgangsleis-
tung.
Sie besitzen eine µP-gesteuerte Bedienung und sind serienmäßig
mit einer adressierbaren, seriellen RS-232C-Schnittstelle ausge-
stattet. Bis zu 30 Geräte können Sie so von einem Rechnerport
aus steuern.
Optional ist eine IEEE488-Schnittstelle integrierbar. Beide Rech-
nerschnittstellen ermöglichen die vollständige Bedienung aller
Gerätefunktionen, sowie die Abfrage von Messwerten, Einstell-
parametern und Gerätezuständen.
Die manuelle Einstellung von Spannung und Strom erfolgt über
zwei Drehimpulsgeber mit wählbarer Auflösung.
Zwei 4-stellige Multifunktionsanzeigen dienen sowohl zur präzisen
Anzeige von Messwerten (V, A, W), als auch zur menügeführten
Einstellung der zahlreichen Zusatzfunktionen wie z.B. Begrenzung
der Einstellbereiche, Überspannungsschutz, verzögerbare Über-
stromabschaltung oder programmierbare digitale Signalein-
gänge /-Ausgänge.
Bis zu 243 Einstellungen können Sie speichern und einzeln oder
sequentiell rückrufen, z.B. zur Erzeugung bestimmter Strom- oder
Spannungsverläufe. Die fortschrittliche Schaltungstechnik reali-
siert dabei nahezu lastunabhängige Einstellzeiten unter 1 ms.
Dies ermöglicht Ihnen die Überlagerung der Ausgangsparameter
mit AC-Signalen bis in den kHz-Bereich über die serienmäßige
Analogschnittstelle.
Die Messfunktion verfügt über Extremwertspeicher, Grenzwert-
meldesignale und Hold-Funktion.
Einsatzbereiche
Elektrische und elektronische Geräte können, abhängig von Ein-
satzort und Umfeld, erheblichen Schwankungen des Versor-
gungsnetzes unterliegen. Dies ist besonders der Fall, wenn ohne
Stabilisierung oder Pufferung gearbeitet wird.
Ein typisches Beispiel ist der Verlauf der Kfz-Bordspannung wäh-
rend des Motor-Anlassvorgangs.
Entwicklungs-, Produktions- und Prüfabteilungen müssen daher
gewährleisten, dass Betriebsmittel in solchem Umfeld die gefor-
derten Funktionen zu jedem Zeitpunkt sicher erfüllen.
GOSSEN-METRAWATT unterstützt Sie mit den
SSP-KONSTANTER Serien SSP 120 / 240 / 320 bei der Lösung
dieser Aufgaben.
Insbesondere in automatischen Testsystemen für Stückprüfungen
erzielen die SSP-KONSTANTER eine hohe Durchsatzrate.
Die kurze Einstellzeit gewährleistet eine möglichst getreue Nach-
bildung sich schnell ändernder Spannungs- oder Stromverläufe.
Das Verhalten von Verbrauchern in Abhängigkeit von dynami-
scher Versorgungsspannung lässt sich dadurch sehr leicht prüfen
und simulieren.
Die eingebaute Kalibrierprozedur und das mitgelieferte Kalibrier-
protokoll prädestinieren die SSP-KONSTANTER geradezu für den
Einsatz in ISO 9000-zertifizierten Produktions- und Prüffeldein-
richtungen.
• Sehr kurze Einstellzeiten durch BET-Technologie
(Bidirektionale Energietransformation)
• Auto-ranging-Ausgang mit 120 W, 240 W bzw. 320 W
• Doppelte Ausgangsleistung im Kurzzeitarbeitsbereich
• Niedrige Restwelligkeit
• Sehr gute dynamische Regelparameter
• Adressierbare RS-232-Schnittstelle / Analogschnittstelle serienmäßig
• IEEE488-Interface optional integrierbar
• Integrierte Sequenz-Funktion zur Erzeugung
von Spannungs- und Stromverläufen mit selbsttätigem Ablauf
• Kalibrierprozedur für menügeführten Abgleich
• Output ON / OFF-Funktion
• Front- und rückseitige Ausgangsanschlüsse
• Master-Slave-Betrieb für Parallel- und Serienschaltung
• Überspannungs-, Überstrom- und Übertemperaturschutz
• Geringe Verlustleistung
