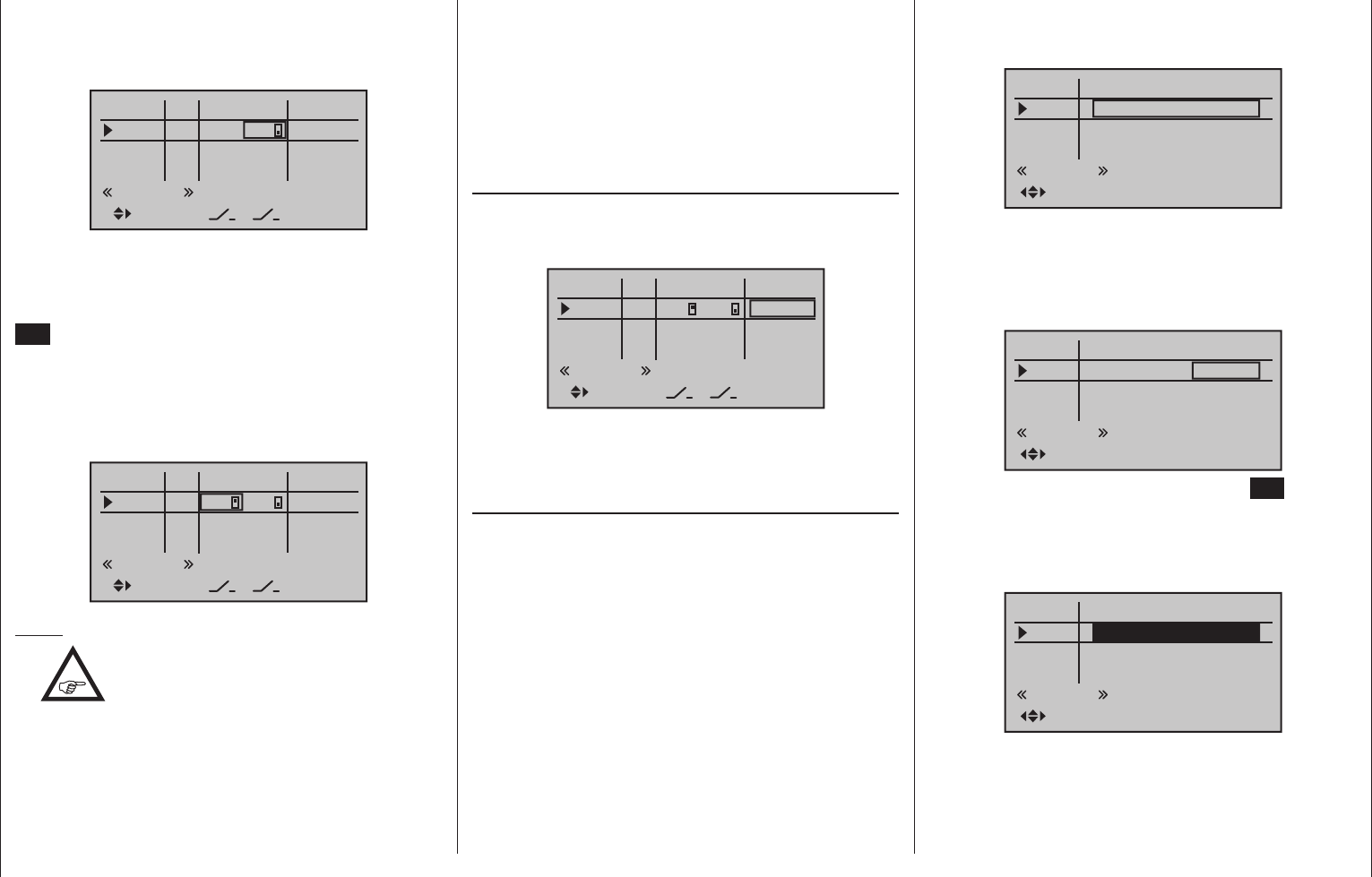

Programmbeschreibung - Gebereinstellung | Flächenmodell
Schaltrichtung anzeigt. Gleichzeitig wird „fr“ unmittel-
bar links des Markierungsrahmens durch „---“ ersetzt
und SEL unterhalb dieser Spalte durch ein zweites
Schaltersymbol, z. B.:
E5
Offset
0%
0%
0%
–––
0%
E6
E7
E8
–––
–––
–––
GL
GL
GL
GL
Typ
normal
fr
fr
fr
3
Stellen Sie den 3-Stufen-Schalter zurück in die Mitte.
Verschieben Sie nun den Markierungsrahmen nach
links, in die Spalte über dem neuen Schaltersym-
bol. Drücken Sie dann wiederum kurz die zentrale
SET-Taste der rechten Vier-Wege-Taste und weisen,
wieder ausgehend von der Mittelstellung, nun die
andere Schaltrichtung zu.
Im Display wird nun die jeweilige Schalternummer mit
einem Schaltsymbol, das die Schaltrichtung anzeigt,
eingeblendet, z. B.:
E5
Offset
0%
0%
0%
–––
0%
E6
E7
E8
–––
–––
GL
GL
GL
GL
Typ
normal
fr
fr
fr
3
2
Tipps:
•
Achten Sie beim Zuordnen der Schalter
auf die gewünschte Schaltrichtung und
achten Sie auch darauf, dass alle nicht
benötigten Eingänge „frei“ bleiben bzw. wieder auf
„fr“ und „---“ zurück gestellt werden, um Fehlbedie-
nung über nicht benötigte Bedienelemente auszu-
schließen.
• Über die nachfolgend beschriebene Wegeinstel-
lung kann auch bei der Zuweisung eines Schalters
die jeweilige Endposition beeinflusst werden.
Geber oder Schalter löschen
Gleichzeitiges Drücken der Tasten  oder  der
rechten Vier-Wege-Taste (CLEAR) bei aktivierter
Geber- bzw. Schalterzuordnung – siehe Abbildungen
oben – setzt den betreffenden Eingang wieder auf „fr“
bzw. „---“ zurück.
Spalte 4 „Offset“
Die Steuermitte des jeweiligen Bedienelements, d. h.
seinen Nullpunkt, ändern Sie in dieser Spalte. Der
Verstellbereich liegt zwischen -125 % und +125 %.
E5
Offset
0%
0%
0%
–––
0%
E6
E7
E8
–––
–––
GL
GL
GL
GL
Typ
normal
fr
fr
fr
3
2
Gleichzeitiges Drücken der Tasten  oder  der
rechten Vier-Wege-Taste (CLEAR) setzt im inversen
Eingabefeld den Wert wieder auf „0 %“ zurück.
Spalte 5 „– Weg +“
Die Spalte „- Weg +“ erreichen Sie, indem Sie dem
links unten im Display nach rechts weisenden Rich-
tungspfeil folgend, den markierenden Rahmen mit
der Auswahltaste  der linken oder rechten Vier-We-
ge-Taste über die Spalte „Offset“ hinaus nach rechts
verschieben.
In dieser Spalte wird der Geberweg für beide Seiten
gemeinsam oder für jede Seite getrennt eingestellt.
Der Einstellbereich beträgt ±125 % des normalen
Servoweges.
Wählen Sie mit den Auswahltasten  der linken
oder rechten Vier-Wege-Taste einen der Eingänge E5
… E8 bzw. E5 … E12 an.
Zur Einstellung eines symmetrischen, d. h. steuersei-
tenunabhängigen Weges, ist das betreffende Bedien-
element (Geber oder Schalter) ggf. in eine Position zu
bringen, in welcher der markierende Rahmen beide
Seiten der Wegeinstellung umschließt:
E5
– Weg +
+100%
+100%
+100%
+100%
E6
E7
E8
+100%
+100%
+100%
+100%
normal
Zur Einstellung eines asymmetrischen Weges ist das
betreffende Bedien element (Geber oder Schalter) ggf.
auf die einzustellende Seite zu bewegen, sodass der
markierende Rahmen nur den zu verändernden Wert
umschließt:
E5
– Weg +
+100%
+100%
+100%
+100%
E6
E7
E8
+100%
+100%
+100%
+100%
normal
Mit einem kurzen Druck auf die zentrale SET-Taste
der rechten Vier-Wege-Taste aktivieren Sie die Wer-
te-Einstellung. Das bzw. die Werte-Felder werden
invers dargestellt. Mit den Auswahltasten der rechten
Vier-Wege-Taste verändern Sie Werte:
E5
– Weg +
+100%
+100%
+100%
E6
E7
E8
+100%
+100%
+100%
normal
+111%
+111%
