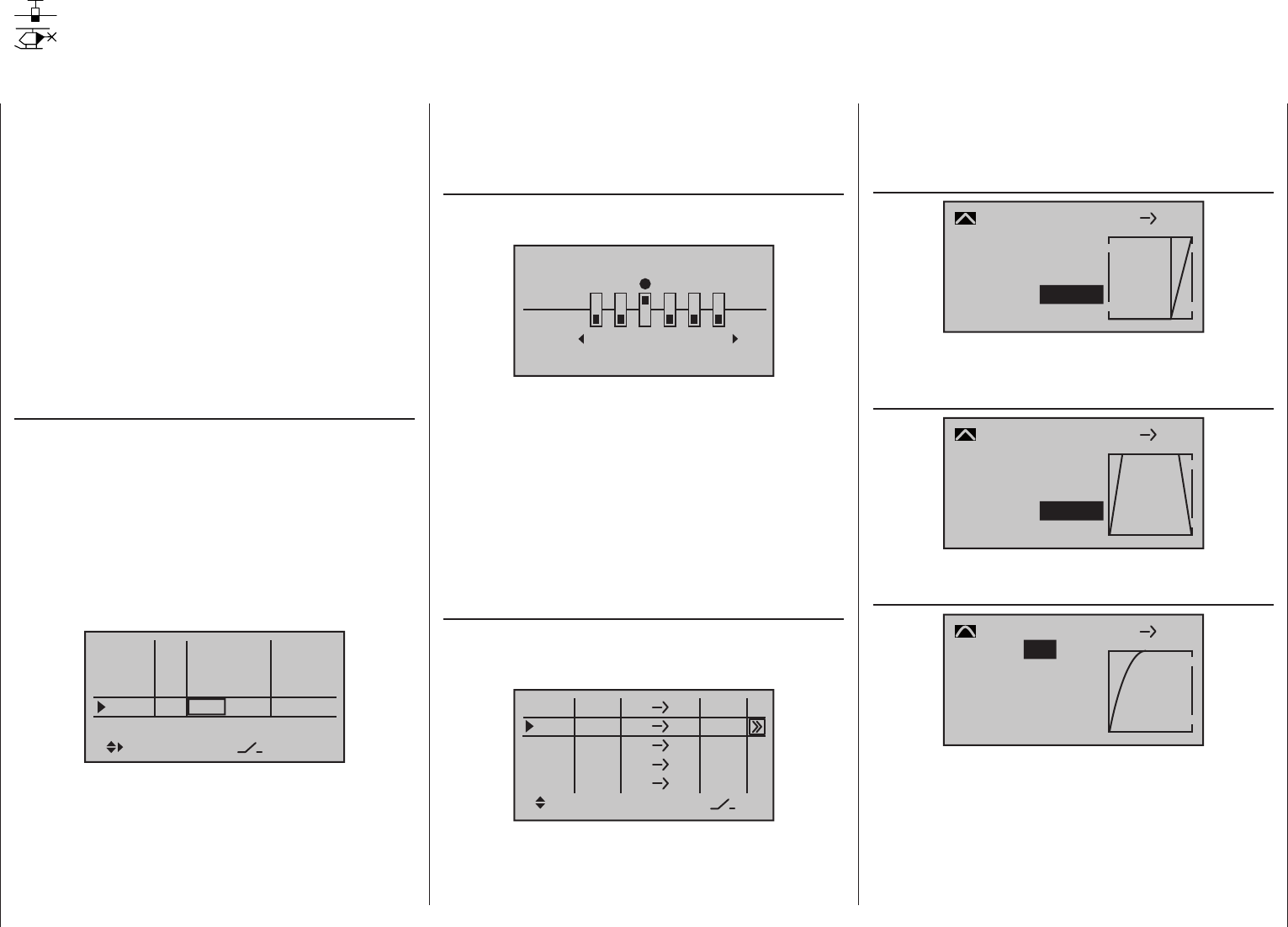

Programmierbeispiele - Steuerung zeitlicher Abläufe
Steuerung zeitlicher Abläufe
mittels Zeitverzögerung und Kurvenmischer
Im Menü »Kanal Sequenzer« (Seite 254) des Sen-
ders mc-20 HoTT können Bewegungsabläufe von
bis zu drei Servos mit einer Dauer von bis zu 30 Se-
kunden programmiert werden. Unabhängig davon gibt
es jedoch noch eine weitere Möglichkeit des Senders
mc-20 HoTT, nahezu beliebige Servobewegungen
mit einer Dauer von maximal 9,9 Sekunden anstoßen
zu können.
Anhand einiger Beispiele soll im Folgenden darge-
stellt werden, wie so etwas programmiert werden
kann. Weitere Anwendungsfälle lassen sich sicher
finden, wenn man sich mit den gebotenen Möglichkei-
ten erst einmal vertraut gemacht hat.
Begonnen wird die Programmierung im Menü …
»Gebereinstellung« (Seite 112 bzw. 116)
… und zwar wird hier, um während der Programmie-
rung jeden beliebigen Punkt der Steuerkurve direkt
anfahren zu können, erst einmal dem gewünschten
Steuerkanal einer der Proportional-Geber zugewie-
sen – hier beispielhaft der linke seitliche „Drehschie-
ber“ SD1 dem Eingang 9. Belassen Sie jedoch in der
Spalte „Typ“ die Standardvorgabe „GL“, damit diese
Einstellung analog zu den nachfolgend zu program-
mierenden freien Mischern über alle Flugphasen
hinweg „global“ wirksam ist:
E6
Offset
0%
0%
0%
–––
0%
E7
E8
E9
–––
–––
GL
GL
GL
GL
Typ
fr
fr
fr
–––
SD1
SEL
Bei Bedarf können Sie unter Zuhilfenahme der Op-
tionen „PH“ in der Spalte „Typ“ des Menüs »Geber-
einstellung« sowie des Menüs »Mix aktiv/Phase«
(Seite 211) jedoch auch phasenspezifische Abläufe
erstellen.
Auf die Eingabe einer Zeitverzögerung in der äußerst
rechten Spalte „– Zeit +“ sollte vorerst verzichtet
werden.
Dann wird im Menü …
»Nur Mix Kanal« (Seite 212)
… der ausgewählte Steuerkanal, hier „9“, auf „nur
MIX“ gesetzt:
NUR MIX KANAL
nurMIX
normal
7 8 9
10
11
12
Dieses auf „nur MIX“-Setzen ist zwingend erforder-
lich, denn die nachfolgend beispielhaft beschriebenen
Steuerkurven der Kurvenmischer wirken nur dann
wunschgemäß auf den jeweiligen Ausgang, wenn
keine direkte Verbindung zwischen Geber und Aus-
gang vorhanden ist! Erst dann kann das lineare Ge-
bersignal auf dem Umweg über einen Kurvenmischer
fast beliebig manipuliert und zeitgesteuert an den
entsprechenden Ausgang weitergeleitet werden.
Deshalb wird im nächsten Schritt, in das Menü …
»Freie Mischer« (ab Seite 201)
… gewechselt und ein Kurvenmischer – im Normalfall
gleichkanalig, also z. B. von „9“ nach „9“ – program-
miert:
Typ
von
zu
M8
K9
K10
??
??
9
9
K11
K12
??
??
??
??
??
??
Auf dessen zweiter Seite wird dann der gewünschte
Verlauf der Steuerkurve eingestellt, wobei die nach-
folgenden Beispiele nur „Denkanstöße“ zur Gestal-
tung eigener Steuerkurven sein sollen.
So könnte beispielsweise die Steuerkurve aussehen
für …
… verzögertes Aufblenden eines Scheinwerfers
nach Beginn des Ausfahrens eines Fahrwerkes:
+50%
–100%
Eingang
Ausgang
Punkt
1
K.MIX 9
Kurve
aus
9 9
–100%
… die Ansteuerung einer Fahrwerksklappe, wel-
che nach dem Ausfahren des Fahrwerks wieder
schließt:
–100%
–100%
Eingang
Ausgang
Punkt
L
K.MIX 9
Kurve
aus
9 9
–100%
… einen weichen Motoranlauf oder das Ausfahren
eines Klapptriebwerkes …
–100%
–100%
Eingang
Ausgang
Punkt
L
K.MIX 9
Kurve
9 9
–100%
ein
… mit vom gleichen Schalter ausgelöstem, aber
zeitlich verzögertem Anlaufen des auf Ausgang
10 angeschlossenen Antriebsmotors:
