Installation Guide

11
INDOOR AND OUTDOOR UNIT INSTALLATION
Model ABCDE
CROWN09HP230V1AO
21.7 14.9 23.5 35.4 13.9
(551) (378) (597) (899) (353)
CROWN12HP230V1AO
21.7 14.9 23.5 35.4 13.9
(551) (378) (597) (899) (353)
CROWN18HP230V1AO
24.0 16.8 31.1 38.6 15.6
(610) (427) (790) (980) (396)

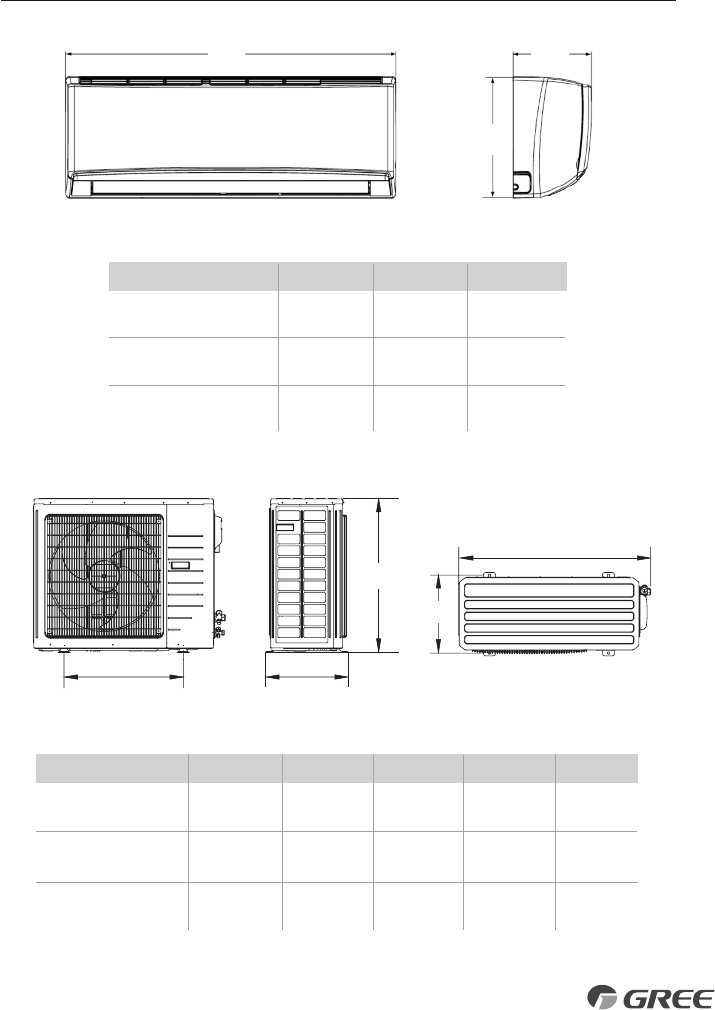

OUTDOOR UNIT DIMENSIONS in (mm)
Model ABC
CROWN09HP230V1AO
37.8 12.6 8.0
(960) (320) (205)
CROWN12HP230V1AO
37.8 12.6 8.0
(960) (320) (205)
CROWN18HP230V1AO
37.8 12.6 8.0
(960) (320) (205)
INDOOR UNIT DIMENSIONS in (mm)
B
D
C
E
A
B
C
A
