Anleitung DITEX-Manager

Anleitung zur Software DITEX-Manager

Mit dieser Anleitung zeigen wir Ihnen wie die Software DITEX-Manager bei der individuellen

Servoprogrammierung anzuwenden ist. Die Software können Sie unter www.Ditex-Servo.com

downloaden. Weitere Informationen finden Sie unter www.Ditex-Servo.com, Hacker-Motor.com

oder in unserem YouTube-Videokanal.

Um ein Ditex-Servo zu programmieren installieren Sie zuerst die Software. Zur Programmierung des

Servos wird das USB Interface (Artikelnummer 87201006) benötigt.

Öffnen Sie die Software und schließen Sie das Interface per USB an Ihrem Computer an. Die LED des

Interface leuchtet bei erfolgreicher Verbindung grün. Danach können stecken Sie das Servo an das

Interface an und das Einstellmenü der Software öffnet sich automatisch. Das Servo bestätigt dies mit

einer Tonfolge.

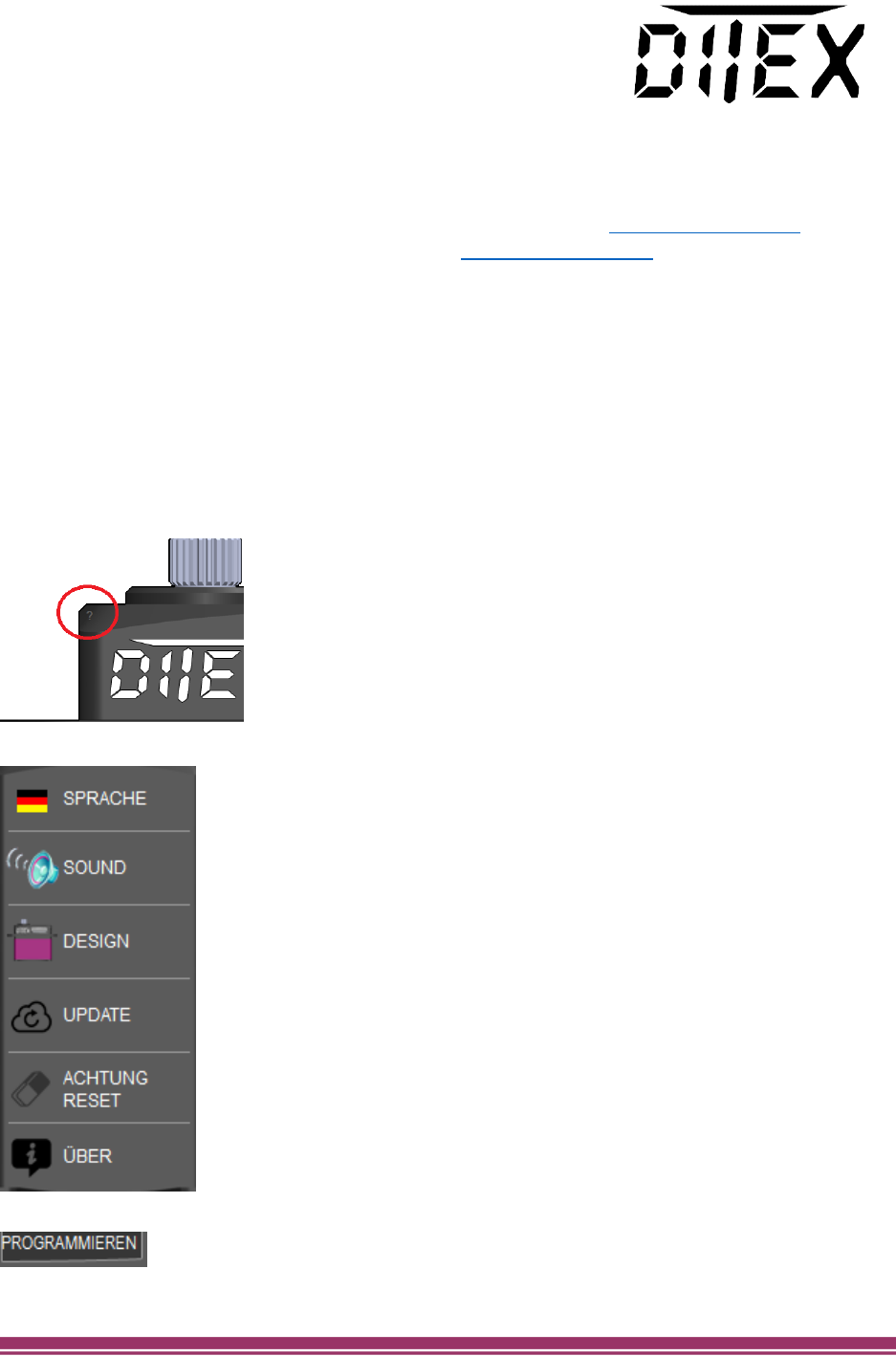

Wenn Sie das „Fragezeichen“ oben links anklicken öffnet sich das

Hauptmenü der Software. Hier können einige Grundeinstellungen der

Software verändert werden.

Hier können Sie die gewünschte Sprache einstellen

Im Soundmenü kann der Ton der Software verändert oder abgeschaltet

werden

Das Design der Software kann hier den eigenen Vorlieben gewählt werden

Hier können Sie das Update auf das aktuell angeschlossene Servo aufspielen.

Bei betätigen dieser Schaltfläche wird der Manager wieder in den

Ursprungszustand versetzt.

Allgemeine Informationen

Alle Veränderungen die Sie über die Software am Servo vornehmen müssen über das Icon

bestätigt werden, um die Einstellungen zu speichern!

Summary of content (7 pages)

PAGE 1
Anleitung zur Software DITEX-Manager Mit dieser Anleitung zeigen wir Ihnen wie die Software DITEX-Manager bei der individuellen Servoprogrammierung anzuwenden ist. Die Software können Sie unter www.Ditex-Servo.com downloaden. Weitere Informationen finden Sie unter www.Ditex-Servo.com, Hacker-Motor.com oder in unserem YouTube-Videokanal. Um ein Ditex-Servo zu programmieren installieren Sie zuerst die Software. Zur Programmierung des Servos wird das USB Interface (Artikelnummer 87201006) benötigt.
PAGE 2
SETUP Einstellen der Servo-Mittenposition. Maximale Wegeinstellung A Maximale Wegeinstellung B max. Limit des Ausschlages Weg A max. Limit des Ausschlages Weg B Umkehr der Servo-Drehrichtung Der Modus „Digital (Highspeed)“ ist für spezielle Anwendungen, die eine höhere Ansteuerfrequenz benötigen (z.B. bestimmte Kreiselsysteme). Bei allen anderen Anwendungen kommt der „Digital“ Modus zum Einsatz.
PAGE 3
Verhindert ein schlagartiges Anlaufen der Servos beim Einschalten des Modells. Die Servos fahren ihre Nullposition mit eingestellter Geschwindigkeit und Kraft an. Wir empfehlen den Softanlauf aktiv zu lassen, dieser schont Servo, Gestänge und Modell. Hier wird Ihnen die aktuelle Position des Servos in Grad angezeigt. Dies ist ein Servotester mit dem Sie das Servo bewegen können. Dient auch zur Kontrolle der vorgenommenen Wegeinstellungen. Dies ist ein spezielles Feature zur Einstellung des Mittelpunkts.
PAGE 4
Im Falle einer Blockade des Servos reduziert sich die abgegebene Kraft auf den eingestellten Wert. Dies Verhindert eine Zerstörung der Elektronik oder des Motors durch Überhitzung. Hier können Sie einstellen welche Warnungen das Servo akustisch per Tonfolge ausgeben soll. Am besten sollten für die einzelnen Warnungen verschiedene Tonarten gewählt werden um diese später unterscheiden zu können. Wir empfehlen die Warnung „Fehler Temp“ immer aktiv zu lassen.
PAGE 5
TELEMETRY Hier kann die Telemetriefunktion des Servos abgeschaltet werden, wenn diese nicht benötigt wird. In Vorbereitung ist eine Programmierung des Servos über den JETI-Sender. Diese Funktion wir später über ein Softwareupdate freigeschaltet. In dieser Box befindet sich noch einmal ein Servotester. Des Weiteren werden Ihnen hier der aktuelle Status und die Werte (Temp., Spannung und Strom) zu Ihrer Information angezeigt. Anzeige der aktuellen Position des Servos in Grad zur Kontrolle.
PAGE 6
INFO Allgemeine Informationen über das angeschlossene Servo Hier können Sie dem Servo einen eigenen Namen geben. Zum Beispiel „Querruder 2“. Dies ist für die Telemetrie-Übertragung wichtig, so können Sie die einzelnen Daten/Telemetriedaten einfacher dem entsprechenden Servo zuordnen. Zurücksetzten in den Auslieferungszustand.
PAGE 7
Das Hacker-Team wünscht Ihnen viel Spaß und schöne Flüge. Haftungsausschluss Da uns sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Betriebshinweise, sowie der Einsatz des Produktes und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb, den Ausfall bzw.
