Setup and initial use
1.02
Laborota 4000/4001 efficient, 4010/4011 digital, 4002/4003 control 99

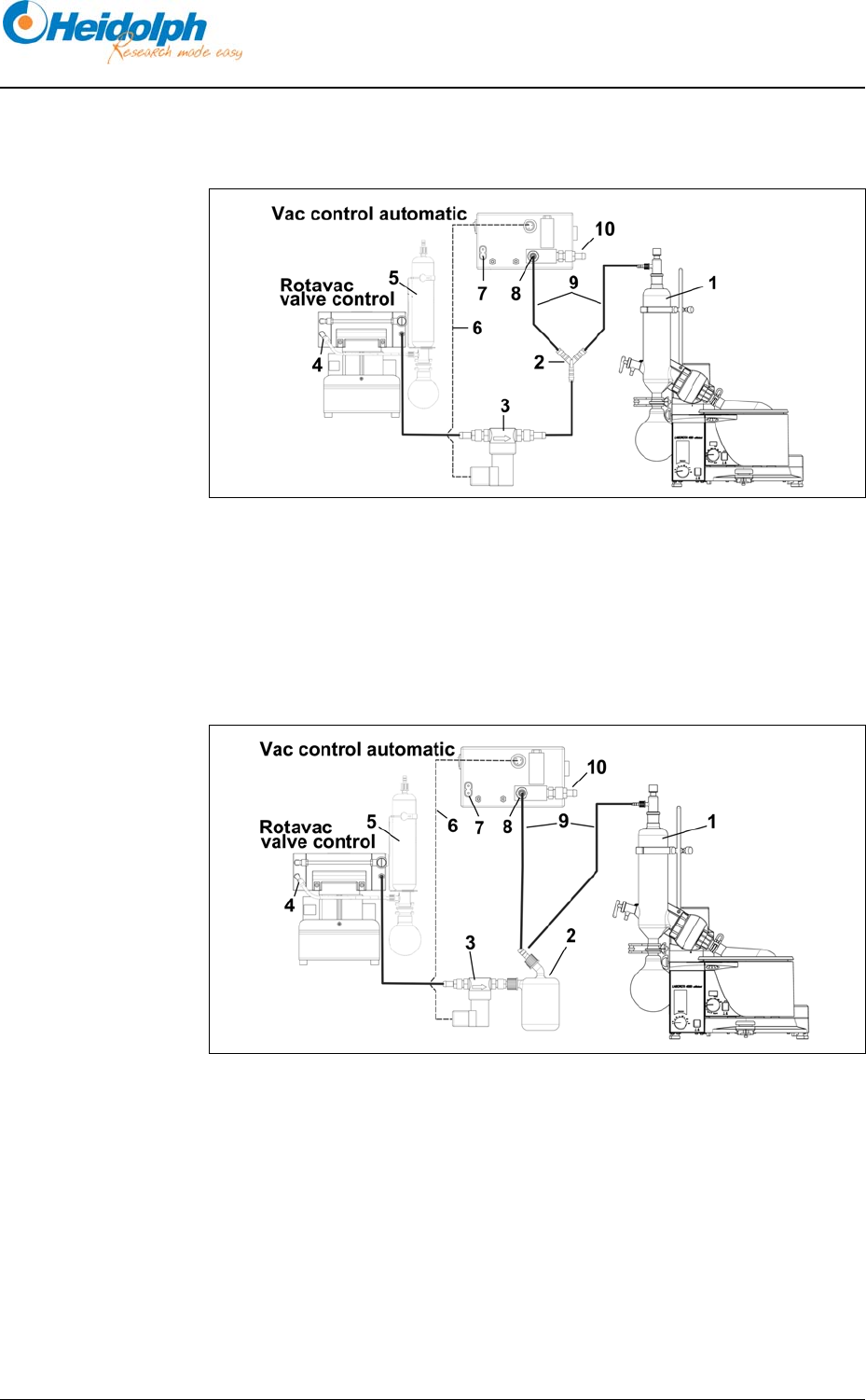

Hose routing of the individual vacuum systems
Fig. 4-17: Laborota 4000/4001 efficient, Laborota 4010/4011 digital with
Rotavac valve control and Vac control automatic
1 condenser 6 vacuum valve cable
2 Y-piece 7 power connection
3 vacuum valve 8 vacuum connection
4 exhaust pump 9 vacuum hose
5 condensate cooler (optional) 10 aeration/inert gas
Fig. 4-18: Laborota 4000/4001 efficient, Laborota 4010/4011 digital with
Rotavac valve control and Vac control automatic and Woulff bottle
1 condenser 6 vacuum valve cable
2 Woulff bottle 7 power connection
3 vacuum valve 8 vacuum connection
4 exhaust pump 9 vacuum hose
5 condensate cooler
(optional)
10 aeration/inert gas
Vacuum
connections
