Aufstellung und Inbetriebnahme
1.02
Laborota 4000/4001 efficient, 4010/4011 digital, 4002/4003 control 27
4.5.11 Auffangkolben montieren
1.
Auffangkolben mit Kugelschliff-Klemme KS 35 am Kühler / an der Mantel-
kühlfalle halten.
2. Mit Rändelschraube sichern.
Der Auffangkolben ist am Kühler / an der Mantelkühlfalle / am Mittelstück be-
festigt.
4.5.12 Kühlwasser anschließen (außer G5)
Verwenden Sie einen geeigneten Schlauch mit Innendurchmesser
7–8 mm (z. B. Schlauchset (siehe Zubehör Kapitel
10.2, Seite 63))

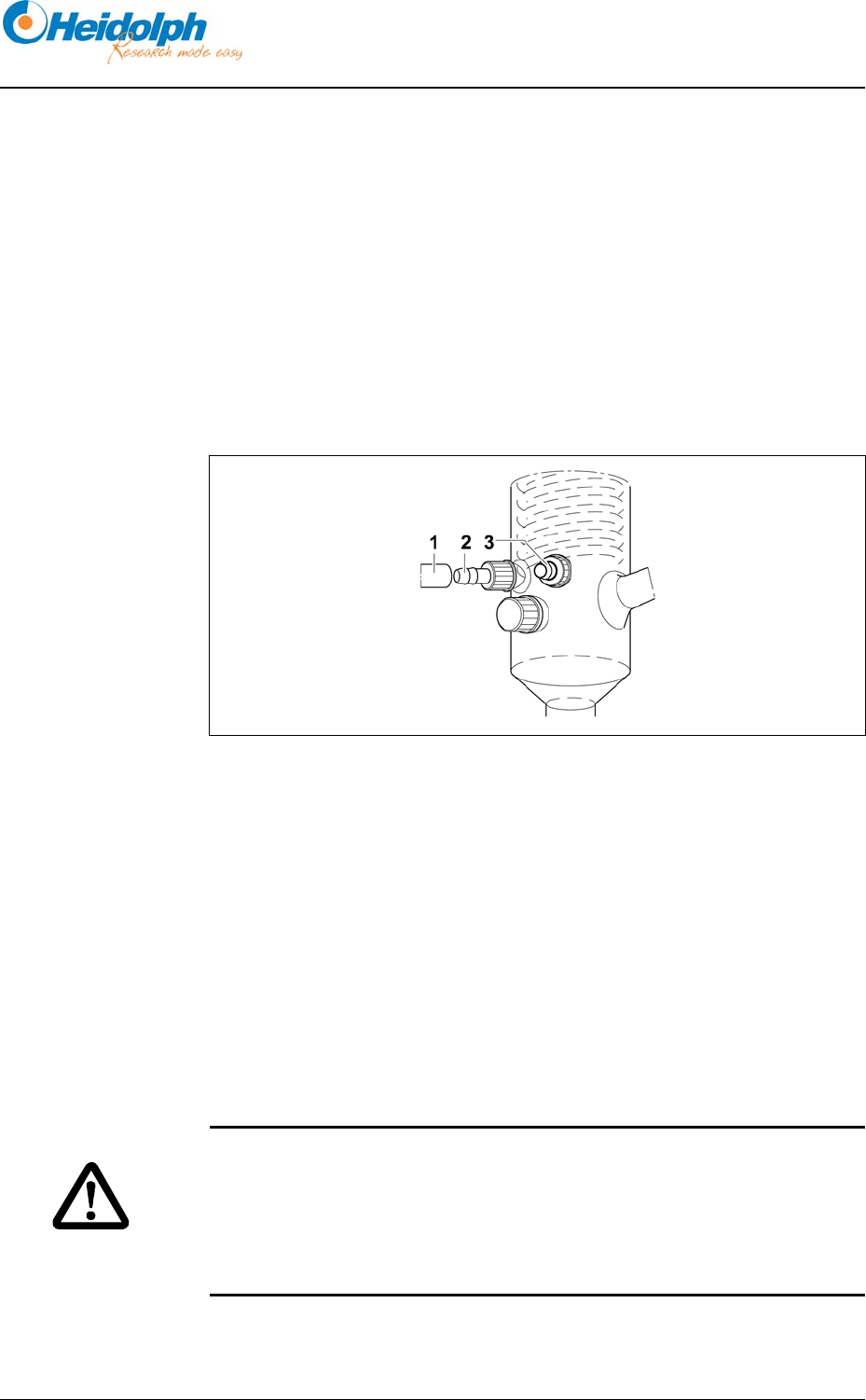

Bild 4-14: Kühlwasser anschließen
1.
Schlauch (Zulauf Kühlwasser) (1) über die Oliven (2) der Schraubverbin-
dungskappen schieben. Ebenso mit dem Rücklauf (3) des Kühlwassers
verfahren.
2. Mit Schlauchklemmen sichern.
Zulauf und Rücklauf des Kühlwassers sind angeschlossen.
4.5.13 Vakuum anschließen
Die Woulff’sche Flasche wird (außer bei Laborota 4002 / 4003 mit Rotavac
vario control) an das Vakuumventil gekoppelt.
Implodierende Glasgeräte!
Schwere Verletzungen durch splitterndes Glas.
Glasgeräte auf Beschädigungen kontrollieren (Sterne, Sprünge, etc.).
Nur einwandfreie Glasgeräte verwenden.
Woulff’sche Flasche
mit Vakuumventil
WARNUNG
