Installation Guide

12 13
(Fig. 1) (Fig. 2)

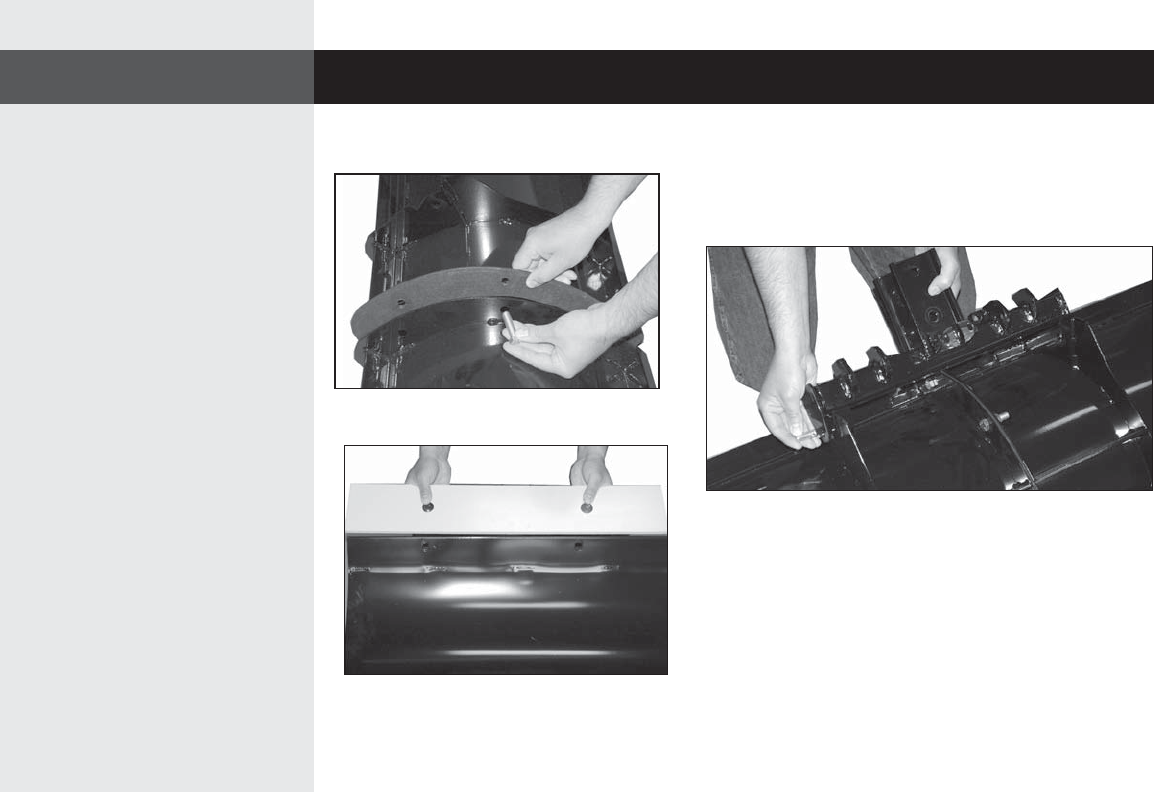

1.
Sandwich spacer plate (H) between
left and right moldboard assembly
(A, B) using three 1/2-13 x 1-1/4"
and 1/2" locknut. Tighten fasteners
using a 3/4" box wrench and a
3/4" ratchet wrench.
2.
Use eight 1/2-13 x 1-3/4" to align
cutting edges (C,D,E) to left and right
moldboard assembly. Fasten using
1/2" locknuts. Tighten fasteners
using a 3/4" ratchet wrench.
3.
Align pivot bar (R) to left and right moldboard assembly using two ½ x
1-1-1/4" clevis pins. Lock clevis pins by inserting two 1/8" hair pin cotter.
12
Moldboard and Pivot Bar Assembly
Parts Needed: A, B, C, D, E, H, R. S
PLOW ASSEMBLY
