Installation Guide

6 7
Manual Hardware
A - Pin 1" x 3"
B - 1/2-13 x 1-3/4"
C - Hinge Pin
D - Eyebolt 3/8-16 x 4"
E - Lynch Pin
F - Clevis Pin 3/8 x 3"
G - Clevis Pin 1/2 x 1-1/4"
H - Cotter Pin 1/4 x 2"
I - Hair Pin Cotter 1/8"
J - Locknut 3/8-16
K - Locknut 1/4-20
L - Finish Nut 3/8-16
M - 1/2-13 x 1-1/4"
N - Locknut 1/2-13
O - 1/4-20 x 3/4"
P - 3/8-16 x 1"
Q - 1/4-20 x 2-1/2"
R - Locknut 5/8-11
S - 5/8-11 x 3-1/2"
T - 1/2-13 x 3-1/4"

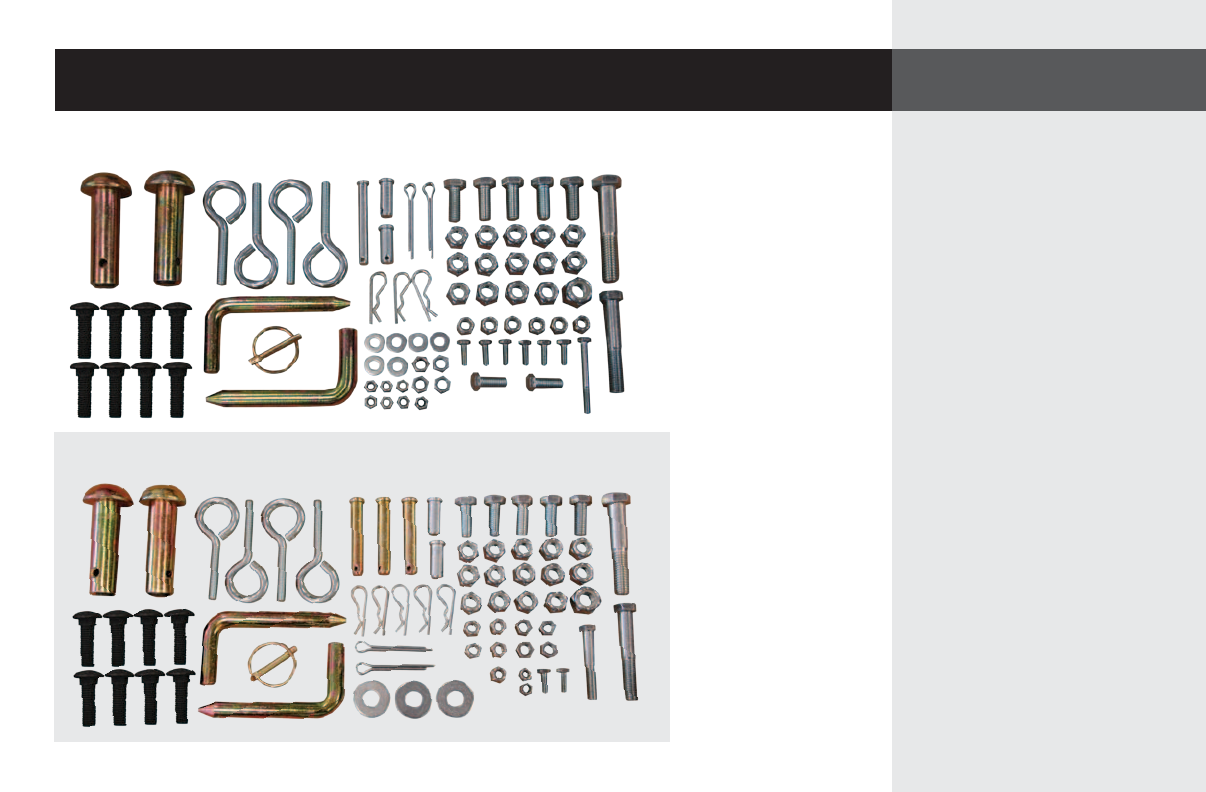

Hardware Kits
Manual Plow Hardware Kit – Models 23100/23150
Electrical Plow Hardware Kit – Models 23200/23250
PLOW ASSEMBLY
7
Electric Hardware
A - Pin 1" x 3"
B - 1/2-13 x 1-3/4"
C - Hinge Pin
D - Eyebolt 3/8-16 x 4"
E - Lynch Pin
F - Pivot Pin 1/2 x 3"
G - Clevis Pin 1/2 x 1-1/4"
H - Hair Pin Cotter 1/8"
I - Cotter Pin 1/4 x 2"
J - Flatwasher 1/2"
K - 1/2-13 x 1-1/4"
L - Locknut 1/2-13
M - Locknut 3/8-16
N - Finish Nut 3/8-16
O - Locknut 1/4-20
P - 1/4-20 x 3/4"
Q - Locknut 5/8-11
R - 3/8-16 x 2-1/2"
S - 5/8-11 x 3-1/2"
T - 1/2-13 x 3-1/4"
A
B
C
E
F G H
I
J
J
K
O
P
Q
R
S
T
L
N
M
D
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
