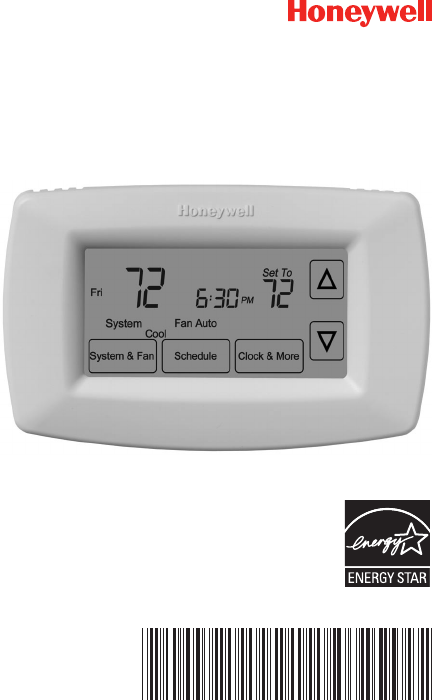

Quick Installation Guide RTH7600 Series Touchscreen Programmable Thermostat 69-2206EF-01
Installation is Easy Label wires and remove your old thermostat Install and wire your new thermostat Set your new thermostat to match your heating/cooling system – This thermostat works with virtually all System Types – It is preset for the most common system We are here to help. Call 1-800-468-1502 for wiring assistance before returning the thermostat to the store.
1 Turn Off Power to Heating/ Cooling System M28097 69-2206EF—01
2 Remove Old Thermostat Remove old thermostat but leave wallplate with wires attached. Leave wallplate in place Is there a sealed tube containing mercury? If so, see back cover for proper disposal instructions.
3 Label Wires with Tags Label the wires using the supplied wire labels as you disconnect them.
4 Separate Wallplate from New Thermostat Remove wallplate from the new thermostat and mount onto wall.
5 Mount Wallplate Mount the new wallplate using the included screws and anchors. M28094 Drill 3/16-in. holes for drywall Drill 3/32-in.
6 Connect Wires Simply match wire labels. SCREW INSERT WIRES THEN TIGHTEN SCREWS LABELED WIRES CONVENTIONAL CONVENTIONAL WIRE HOLE C W G Y2 Y Y W2 W G R RC R M28070 Remove metal jumper if you have both R and Rc wires. Labels don’t match? See page 21. Have a Heat Pump system? See pages 22–23. We are here to help. Call 1-800-468-1502 for wiring assistance.
7 Install Batteries Install two AA alkaline batteries and remove tab. M28101 Back of thermostat Remove tab.
8 Install Thermostat onto Wallplate Install thermostat onto the wallplate on the wall.
9 Turn Power Back On Turn the power back on to the heating/cooling system.
10 Set Time and Date Press s or t to set month, then press NEXT. Press s or t to set day, then press NEXT. Press s or t to set year, then press DONE. Month Year Day 6 Go Back 2006 Next 15 Done M27520 Press s or t to set time, then press DONE to save and exit.
11 If your system type is... If your system type is: q Single Stage Heat and Cool Congratulations, you’re done! If your system type is: q Multistage Heat and Cool q Heat Pump* without Backup Heat q Heat Pump* with Backup Heat q Heat Only q Cool Only Continue with advanced installation on next page to match your thermostat to your system type. *Heat Pump—an air conditioner that provides cooling in the summer, and also runs in reverse in the winter to provide heating.
Advanced Installation System setup.......................................................................13 Wiring...................................................................................21 Troubleshooting...................................................................24 Customer assistance..........................................................26 Limited warranty..................................................................
RTH7600 About your System setup new thermostat Step 1 Press System & Fan. SETUP 20 0120 Schedule Clock & More M27522 Press and hold the center key until the screen changes (approximately 5 seconds).
Advanced Installation Guide About yoursettings Changing new thermostat Press s t to change setting. Function Setting 20 0120 WIRING SETUP See pages 15–20 to change Function Settings. Go Back Next Done TROUBLESHOOTING ASSISTANCE M27524 Press NEXT to advance to next function. Press DONE to save & exit. NOTE: Some functions in the following pages may not appear due to previous selections made.
RTH7600 About your System setup new thermostat See page 14 to navigate between functions. Settings & Options Press s/t to change the first two digits of the year: 0130 Year Setting (second two digits) Press s/t to change the last two digits of the year: 20 = Year 20xx 21 = Year 21xx 01 - 99 (i.e., 2001 - 2099) 01 - 12 (i.e.
Advanced Installation Guide About your System setup new thermostat TROUBLESHOOTING ASSISTANCE WIRING SETUP See page 14 to navigate between functions. Function Settings & Options 0170 Select System Press s/t to select your system Type type: 1 Heat/cool: Gas, oil or electric heating with central air conditioning. 2 Heat pump: Heat pump without backup or auxiliary heat. 3 Heat only: Gas, oil or electric heat without central air conditioning.
RTH7600 About your System setup new thermostat See page 14 to navigate between functions. 0190 Heat Pump Changeover Valve (for heat pumps only) Press s/t to select whether your changeover valve is used in heating or cooling: 0 Cooling changeover valve: Use this setting if you connected a wire labeled “O” to the O/B terminal (see page 22). 1 Heating changeover valve: Use this setting if you connected a wire labeled “B” to the O/B terminal (see page 23).
Advanced Installation Guide About your System setup new thermostat Function Settings & Options 0240 Heating Cycle Press s/t to select your heating Rate system: 5 Gas or oil furnace: Standard gas/oil furnace (less than 90% efficiency). 9 Electric furnace: Electric heating systems. 3 Hot water or high-efficiency furnace: Hot water system or gas furnace (more than 90% efficiency). 1 Gas/oil steam or gravity system: Steam or gravity heat systems.
RTH7600 About your System setup new thermostat See page 14 to navigate between functions. Press s/t to select manual or automatic changeover: 0 Manual changeover (Heat/Cool/ Off). 1 Automatic changeover (Heat/ Cool/Auto/Off). Automatically turns on Heat or Cool based on room temperature. Note: System maintains minimum 3°F difference between heat and cool settings.
Advanced Installation Guide About your System setup new thermostat TROUBLESHOOTING ASSISTANCE WIRING SETUP See page 14 to navigate between functions.
RTH7600 About your new thermostat Wiring—conventional system Alternate wiring (conventional systems) Remove metal jumper connecting R and Rc only if you must connect both R and Rc wires. If your old thermostat had only 1 C or C1 wire, connect it to the C terminal. If your old thermostat had 2 C or C1 wires, wrap each separately with electrical tape and do not connect them.
Advanced Installation Guide About your new Wiring—heat pump thermostat WIRING SETUP Connect wires: Heat Pump 1. Match each labeled wire with same letter on new thermostat. 2. Use a screwdriver to loosen screws, insert wires into hole, then tighten screws. 3. If E and Aux do not each have a wire connected, use a small piece of wire to connect them to each other. 4. Push any excess wire back into the wall opening. Labels don’t match? If labels do not match letters on thermostat, see page 23.
RTH7600 Wiring—heat pump SETUP WIRING ASSISTANCE Alternate wiring (for heat pumps only) Leave metal jumper in place, connecting R & Rc terminals. If your old thermostat had both V and VR wires, stop now and contact a qualified contractor for help. If your old thermostat had separate O and B wires, attach the B wire to the C terminal. If another wire is attached to the C terminal, stop now and contact a qualified contractor for help.
Advanced Installation Guide Display is blank Make sure fresh AA alkaline batteries are properly installed (see page 7). Cannot change system setting to Cool Check Function 0170: System Type to make sure it is set to match your heating and cooling equipment (see page 16). Check Function 0180: Heating Fan Fan does not Control to make sure it is set to match turn on when heat is required your heating equipment (see page 17).
RTH7600 Troubleshooting Compressor protection feature is engaged. Wait 5 minutes for the system to restart safely, without damage to the compressor. Heat pump issues cool air in heat mode, or warm air in cool mode Check Function 0190: Heat Pump Changeover Valve to make sure it is properly configured for your system (see page 17). ASSISTANCE “Wait” appears on the screen WIRING Press SYSTEM to set system to Cool. Make sure the temperature is set lower than the Inside temperature.
Advanced Installation Guide For assistance with this product, please visit http://DIYthermostats.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502.
1-year limited warranty Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use and service, for a period of one (1) year from the date of purchase by the consumer. If at any time during the warranty period the product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).
This thermostat contains a Lithium battery which may contain Perchlorate material. Perchlorate Material—special handling may apply, See www.dtsc.ca.gov/hazardouswaste/perchlorate MERCURY NOTICE: Do not place your old thermostat in the trash if it contains mercury in a sealed tube. Contact your local waste management authority for instructions regarding recycling and proper disposal. CAUTION: To avoid possible compressor damage, do not run air conditioner if the outside temperature drops below 50°F (10°C).
Guide d’installation rapide Série RTH7600 Thermostat programmable 69-2206EF-01
L’installation est facile ! Étiquetage des fils et retrait de l’ancien thermostat Installation et raccordement du nouveau thermostat Configuration du nouveau thermostat pour correspondre à votre système de chauffage/ climatisation – Ce thermostat fonctionne avec pratiquement tous les types de systèmes – Il est préréglé en prévision des systèmes les plus communs Nous sommes à votre service. Composer le 1-800-4681502 pour obtenir de l’aide au raccordement avant de retourner le thermostat au magasin.
1 Couper le courant du système de chauffage/de climatisation M28097 69-2206EF—01
2 Retirer l’ancien thermostat Retirer l’ancien thermostat, mais laisser en place la plaque murale et les fils sans les détacher. Laisser la plaque de montage en place Y a-t-il une ampoule contenant du mercure? Si c’est le cas, se reporter aux consignes figurant sur la couverture avant de ce livret pour connaître les règlements concernant l’élimination.
3 Étiqueter les fils Étiqueter les fils à l’aide des étiquettes fournies à mesure que les fils sont débranchés.
4 Séparer la plaque murale du nouveau thermostat Retirer la plaque murale du nouveau thermostat et l’installer au mur.
5 Installer la plaque Installer la nouvelle plaque murale à l’aide des vis et des chevilles d’ancrage fournies.
6 Raccorder les fils Il suffit ensuite de faire correspondre les fils avec les étiquettes. VIS INSÉRER LES FILS, PUIS SERRER LES VIS FILS ÉTIQUETÉS CLASSIQUE CLASSIQUE OUVERTURE POUR LES FILS C W G Y2 Y Y W2 W G R RC R MF28070 Retirer le cavalier en métal s’il y a à la fois les fils « R » et « Rc ». Les étiquettes ne correspondent pas? Voir page 21. Avez-vous une thermopompe? Voir pages 22–23. Nous sommes à votre service.
7 Installer les piles Installer 2 piles alcalines AA à l’arrière du thermostat et retirer l’onglet. M28101 Dos du thermostat Retirer l’onglet.
8 Fixer le thermostat à la plaque murale Installer le thermostat sur la plaque murale fixée au mur.
9 Rétablir l’alimentation électrique Rétablir l’alimentation électrique du système de chauffage-refroidissement.
10 Régler l’heure et date Appuyer sur s ou t pour régler le mois, puis appuyer sur NEXT. Appuyer sur s ou t pour régler la date, puis appuyer sur NEXT. Appuyer sur s ou t pour régler l’année, puis appuyer sur DONE. Mois Année Date 6 Go Back 2006 Next 15 Done M27520 Appuyer sur s ou t pour régler l’heure puis appuyer sur DONE pour sauvegarder et quitter.
11 Si votre système est du type suivant... Si votre système est du type suivant : q Chauffage et refroidissement à un étage Félicitations, vous avez terminé! Si votre système est du type suivant : q Chauffage et refroidissement, multiétages q Thermopompe* sans chauffage d’appoint q Thermopompe* avec chauffage d’appoint q Chauffage seulement q Refroidissement seulement Passez au mode d’installation avancé à la page suivante pour faire correspondre le thermostat à votre type de système.
Guide d’installation avancé Modification des réglages..................................................13 Câblage................................................................................21 Dépannage..........................................................................24 Assistance à la clientèle.....................................................26 Garantie limitée...................................................................
RTH7600 About your new Modification desthermostat réglages Étape 1 20 0120 Schedule Clock & More M27522 Appuyer sur la touche centrale jusqu’à ce que l’affichage change (environ 5 secondes). System Fan Done M27523 13 69-2206EF—01 TROUBLESHOOTING 20 0120 ASSISTANCE Étape 2 WIRING System & Fan RÉGLAGE Appuyer sur System & Fan.
Guide d’installation avancé Modification des réglages Appuyez s t pour modifier les paramètres. Fonction Go Back 20 Next Done M27524 Appuyer sur NEXT pour sélectionner la fonction. Appuyer sur DONE pour sauvegarder et quitter. REMARQUE : Certaines fonctions décrites dans les pages suivantes peuvent ne pas apparaître en raison des choix faits aux étapes précédentes. TROUBLESHOOTING ASSISTANCE Réglage 0120 WIRING RÉGLAGE Voir les pages 15–20 pour modifier le réglage des fonctions.
RTH7600 Modification des réglages Voir page 14 pour naviguer entre les différentes fonctions. Fonction Réglages et options Appuyer sur s/t pour modifier le mois en cours affiché : 01 - 12 (c.-à-d. janvier-décembre) ASSISTANCE 0130 ProgrammaAppuyer sur s/t pour modifier les tion de l’année deux derniers chiffres de l’année : (deux derniers 01 - 99 (c.-à-d.
Guide d’installation avancé Modification des réglages Fonction Réglages et options 0170 Type de système Appuyer sur s/t pour choisir votre type de système : 1 Chauff./Clim. : Gaz, mazout ou chauffage électrique avec climatisation. 2 Thermopompe : 1 chauffage (sans de chauffage aux.). 3 Chauff. seulement : Gaz, mazout ou chauffage électrique sans climatisation. 4 Chauffage seulement avec ventilateur (gaz, mazout ou chauffage électrique). 5 Chauff.
RTH7600 Modification des réglages Voir page 14 pour naviguer entre les différentes fonctions. Réglages et options WIRING ASSISTANCE 0190 Vanne Appuyer sur s/t pour choisir si la d’inversion vanne d’inversion est utilisée dans (pour le chauffage ou le climatisation : thermopompes 0 Vanne de climatisation : seulement) Utiliser ce réglage si le fil étiqueté «O» a été raccordé à la borne O/B (voir la page 22).
Guide d’installation avancé Modification des réglages RÉGLAGE Voir page 14 pour naviguer entre les différentes fonctions. Fonction Réglages et options 0240 Longueur Appuyer sur s/t pour choisir le des cycles de type de système de chauffage : chauffage 5 Four standard de gaz ou WIRING 9 3 ASSISTANCE 1 de pétrole qui est moins de 90% efficace. Four électrique : Pour les systèmes de chauffage électriques. Système d’eau chaude ou four de gaz d’efficacité plus grande que de 90%.
RTH7600 Modification des réglages Voir page 14 pour naviguer entre les différentes fonctions. Appuyer sur s/t pour choisir le format de la température : 0 Fahrenheit 1 Celsius 0330 Changement horaire été Appuyer sur s/t pour choisir une option : 0 OFF : L’horaire d’été est désactivé.
Guide d’installation avancé Modification des réglages RÉGLAGE Voir page 14 pour naviguer entre les différentes fonctions.
RTH7600 Câblage—systèmes classiques Câblage alternatif (systèmes classiques) SETUP Si les étiquettes ne correspondent pas aux bornes, les raccorder comme l’indique l’explication ci-dessous (voir les notes ci-dessous). Enlever le cavalier en métal en métal entre R et Rc seulement si les fils R et Rc doivent être raccordés.
Guide d’installation avancé Câblage—thermopompe CÂBLAGE SETUP Raccorder les fils : Thermopompe 1. Faire correspondre chaque fil étiqueté à la même lettre sur le nouveau thermostat. 2. Desserrer les bornes à vis à l’aide d’un tournevis, insérer les fils et serrer les vis. 3. Si les bornes E et Aux ne sont raccordées à aucun fil, utiliser un bout de fil pour les raccorder l’une à l’autre. 4. Repousser le fil en excès dans l’ouverture dans le mur.
RTH7600 Câblage—thermopompe SETUP CÂBLAGE ASSISTANCE Câblage alternatif (pour thermopompes seulement) Laisser le cavalier en place, en reliant les bornes R et Rc. Si l’ancien thermostat avait des fils de V et de VR, arrêter maintenant et communiquer avec un entrepreneur pour l’aide. Si l’ancien thermostat avait les fils O et B, raccorder le fil B à la borne C. Si un autre fil est raccordé à la borne C, arrêter maintenant et communiquer avec un entrepreneur.
Guide d’installation avancé TROUBLESHOOTING DÉPANNAGE WIRING SETUP Assistance à la clientèle Si vous éprouvez des difficultés, nous vous proposons d’essayer les solutions suivantes. La plupart des problèmes peuvent être corrigés rapidement et facilement. Rien n’apparaît à l’écran Vérifier si des piles alcalines AA neuves sont correctement installées (voir page 7).
RTH7600 About your new thermostat 5 minutes pour que le système redémarre sans risque d’endommager le compresseur. Vérifier la Fonction 190 : Vanne d’inversion de la thermopompe pour s’assurer qu’elle est configurée pour convenir au système (voir page 17). 25 69-2206EF—01 TROUBLESHOOTING Thermopompe émet de l’air froid en mode chauffage et de l’air chaud en mode climatisation DÉPANNAGE « Wait » apparaît La fonction de protection du compresseur est engagée.
Guide d’installation avancé Pour obtenir de l’aide sur ce produit Honeywell, veuillez consulter le site http://DIYthermostats.honeywell.com ou vous adresser sans frais aux Services à la clientèle de Honeywell au 1 800 468-1502.
Garantie limitée d’un an La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’appliquera pas s’il est démontré que la défectuosité ou le mauvais fonctionnement est dû à un endommagement du produit alors que le consommateur l’avait en sa possession. La responsabilité d’Honeywell se limite à la réparation ou au remplacement du produit selon les termes énoncés.
Ce thermostat contient une pile au lithium qui pourrait contenir du perchlorate. Matériau contenant du perchlorate — des consignes de manipulation spéciales pourraient s'appliquer, prière de consulter www.dtsc.ca.gov/hazardouswaste/perchlorate AVIS CONCERNANT LE MERCURE : Si le présent thermostat remplace un thermostat contenant du mercure dans une ampoule scellée, ne pas jeter l’ancien thermostat à la poubelle.
