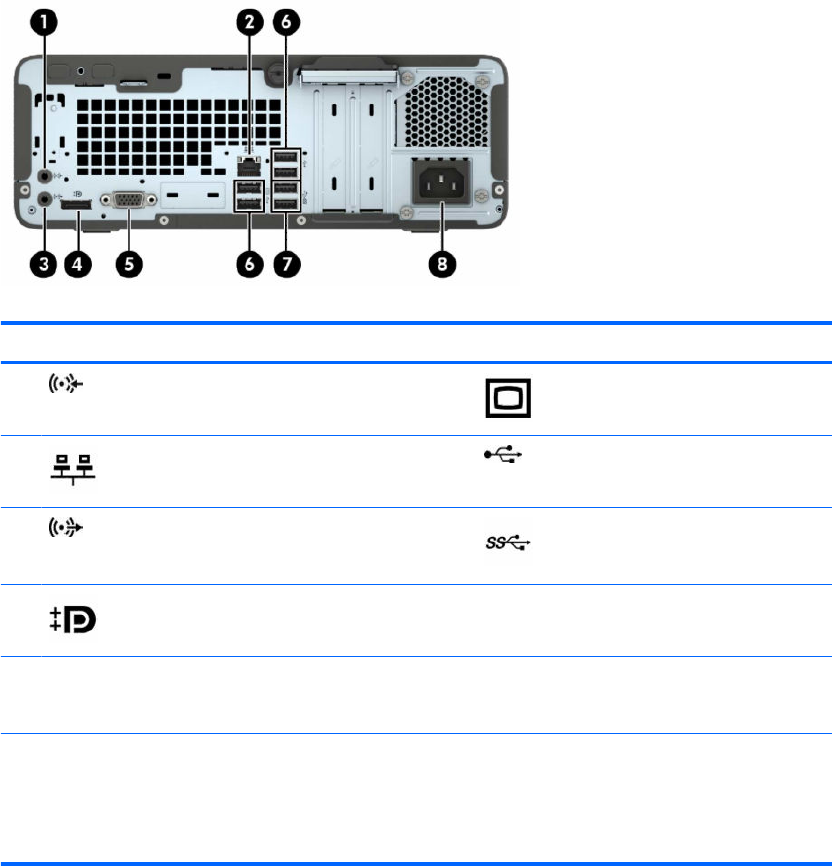

Компоненты задней панели
Таблица 1-2 Компоненты задней панели
Компонент Компонент
1 Разъем аудиовхода 5 Разъем монитора VGA
2 Разъем RJ-45 (сеть) 6 Порты USB (4)
3 Гнездо аудиовхода для
звуковых устройств с
питанием
7 Порты USB SuperSpeed (2)*
4 Разъем монитора DisplayPort 8 Разъем для подключения шнура
питания
* Данные порты используются для подключения устройств USB, высокоскоростной передачи данных и зарядки
таких устройств, как мобильный телефон, камера, трекер активности или умные часы, даже когда компьютер
выключен.
ПРИМЕЧАНИЕ. Если графическая карта установлена в один из разъемов на системной плате, видеоразъемы на
графической карте и интегрированную графическую систему на системной плате можно использовать
одновременно. Однако для такой конфигурации сообщения теста POST будут отображаться только на экране,
подключенном к дискретной графической карте.
Графика системной платы может отображаться с помощью изменения настроек в программе установки компьютера.
Компоненты задней панели 3
