Разъемы системной платы

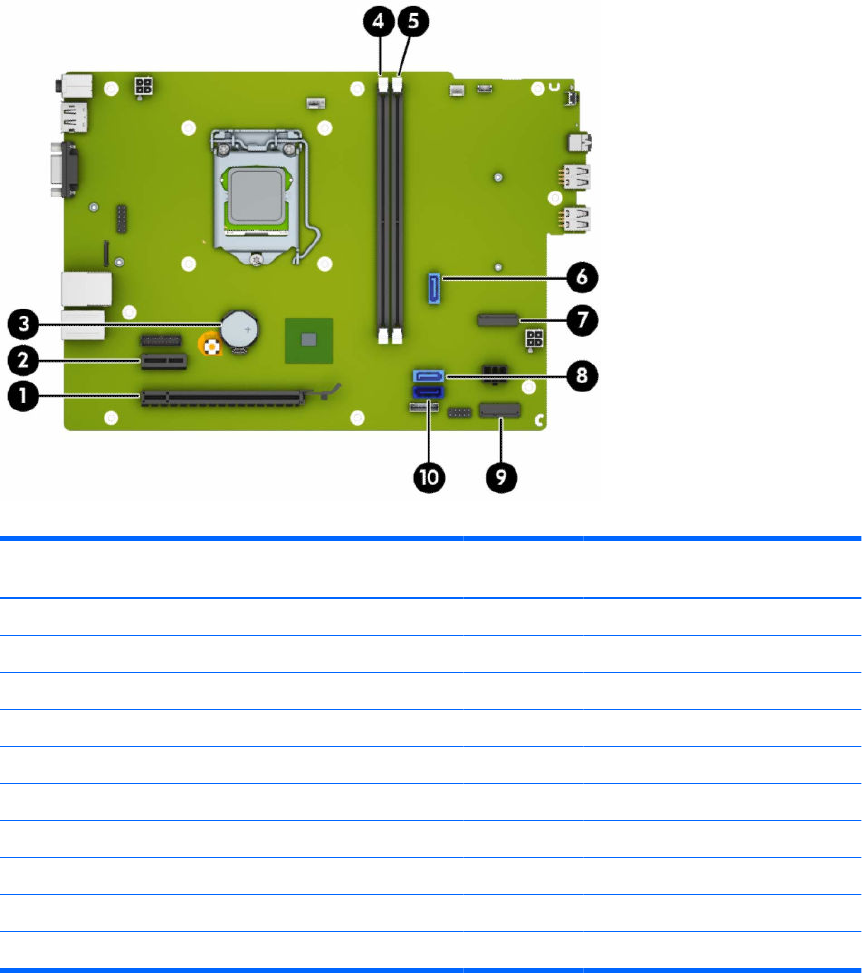

Сведения о разъемах системной платы вашей модели см. на следующем рисунке и в таблице.
Таблица 2-1 Разъемы системной платы
Ном
ер
Разъем системной платы Маркировка на
системной плате
Цвет Компонент
1 PCI Express ×16 X16PCIEXP Черный Плата расширения
2 PCI Express ×4 X4PCIEXP Черный Плата расширения
3 Батарея BAT Черный Модуль памяти
4 DIMM2 DIMM2 Белый Модуль памяти
5 DIMM1 DIMM1 Белый Модуль памяти
6 SATA 3.0 SATA2 Голубой Оптический дисковод
7 M.2 SSD Накопитель SSD Черный Карта памяти M.2 SSD
8 SATA 3.0 SATA1 Голубой Оптический дисковод
9 M.2 WLAN WLAN Черный Карта M.2 WLAN
10 SATA 3.0 SATA0 Темно-синий Основной жесткий диск
12 Глава 2 Модернизация оборудования
