Извлечение или установка платы расширения
Компьютер снабжен одним гнездом расширения PCI Express ×1 и одним гнездом расширения
PCI Express ×16.
ПРИМЕЧАНИЕ. Гнезда расширения PCI Express поддерживают только низкопрофильные платы.
В гнездо PCI Express ×16 можно установить платы расширения PCI Express ×1, ×4, ×8 или ×16.
В конфигурации с двумя графическими картами первая (основная) карта должна быть установлена в
гнездо PCI Express x16.
Чтобы извлечь, заменить или добавить плату расширения, выполните указанные ниже действия:
1. Подготовьте компьютер к разборке. См. Подготовка к разборке на стр. 6.
2. Снимите защитную панель компьютера. См. Снятие защитной панели компьютера на стр. 6.
3. Найдите подходящее свободное гнездо расширения на системной плате и соответствующую
заглушку платы расширения на задней панели корпуса компьютера.

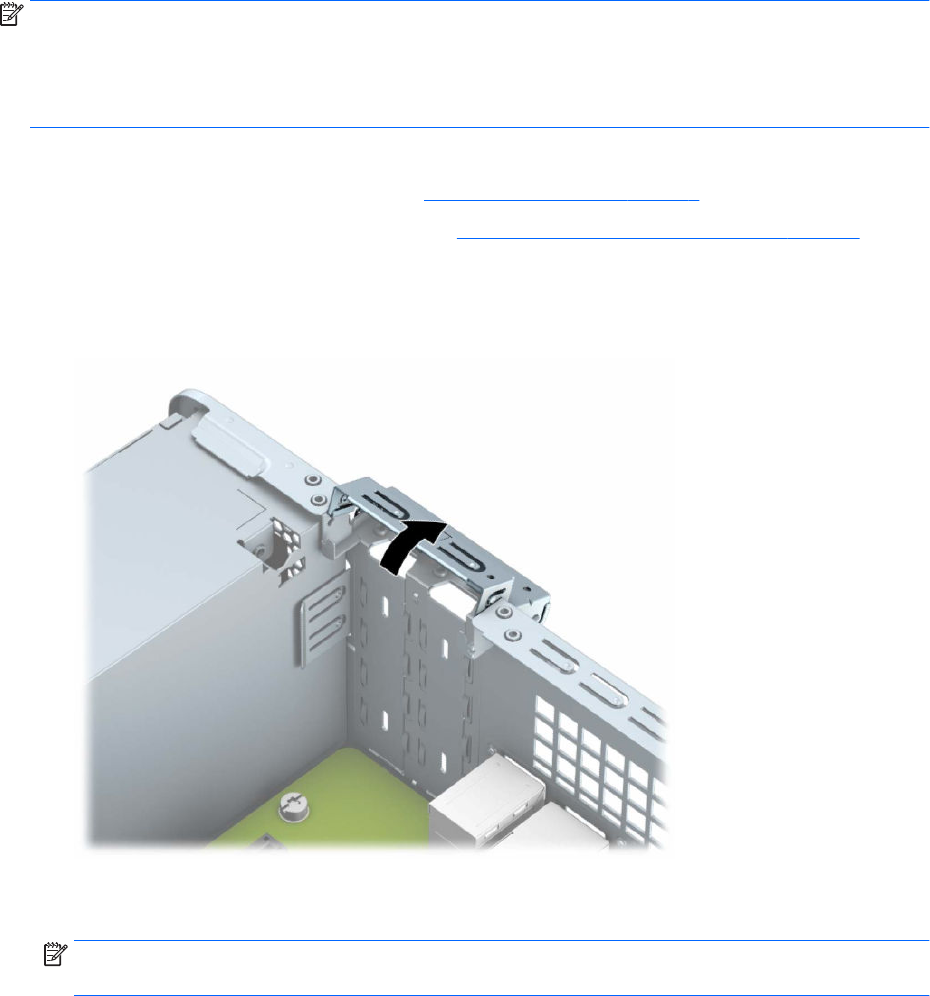

4. Поверните защелку заглушки платы в открытое положение.
5. Перед установкой платы расширения снимите крышку гнезда расширения или уже
установленную плату расширения.
ПРИМЕЧАНИЕ. Перед извлечением установленной платы расширения отключите от нее все
кабели.
а. При установке платы расширения в свободное гнездо PCI Express ×1 вставьте плоскую
отвертку в прорези сзади заглушки гнезда расширения (1) и, покачивая заглушку назад и
вперед, отсоедините ее от корпуса (2).
16 Глава 2 Модернизация оборудования
