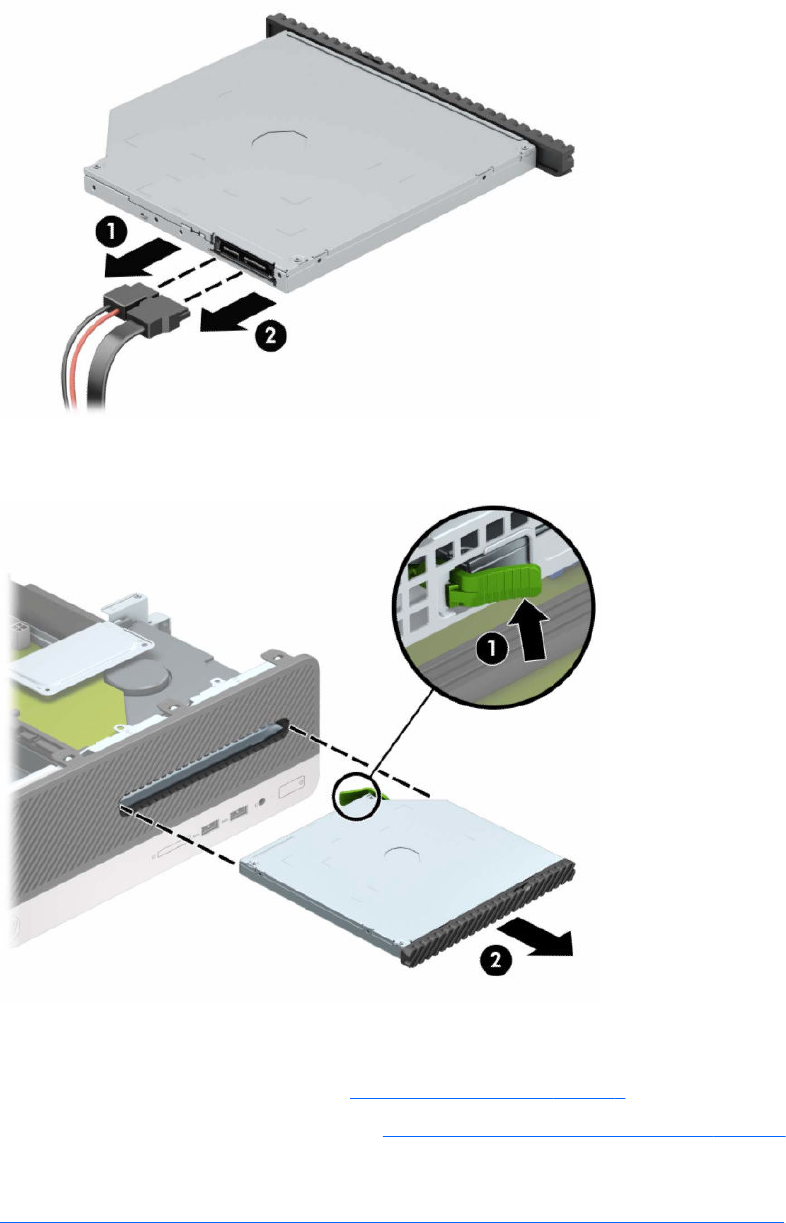

3. Отсоедините от задней панели оптического дисковода кабель питания (1) и кабель данных (2).
4. Нажмите рычаг в задней части дисковода (1) и извлеките дисковод через отверстие в передней
панели (2).
Установка тонкого оптического дисковода 9,5 мм
1. Подготовьте компьютер к разборке. См. Подготовка к разборке на стр. 6.
2. Снимите защитную панель компьютера. См. Снятие защитной панели компьютера на стр. 6.
3. Если требуется установить дисковод в нишу, закрытую декоративной заглушкой, снимите
переднюю панель, а затем – декоративную заглушку. Дополнительные сведения см. в разделе
Снятие декоративной заглушки лицевой панели плоского оптического дисковода на стр. 9.
22 Глава 2 Модернизация оборудования
