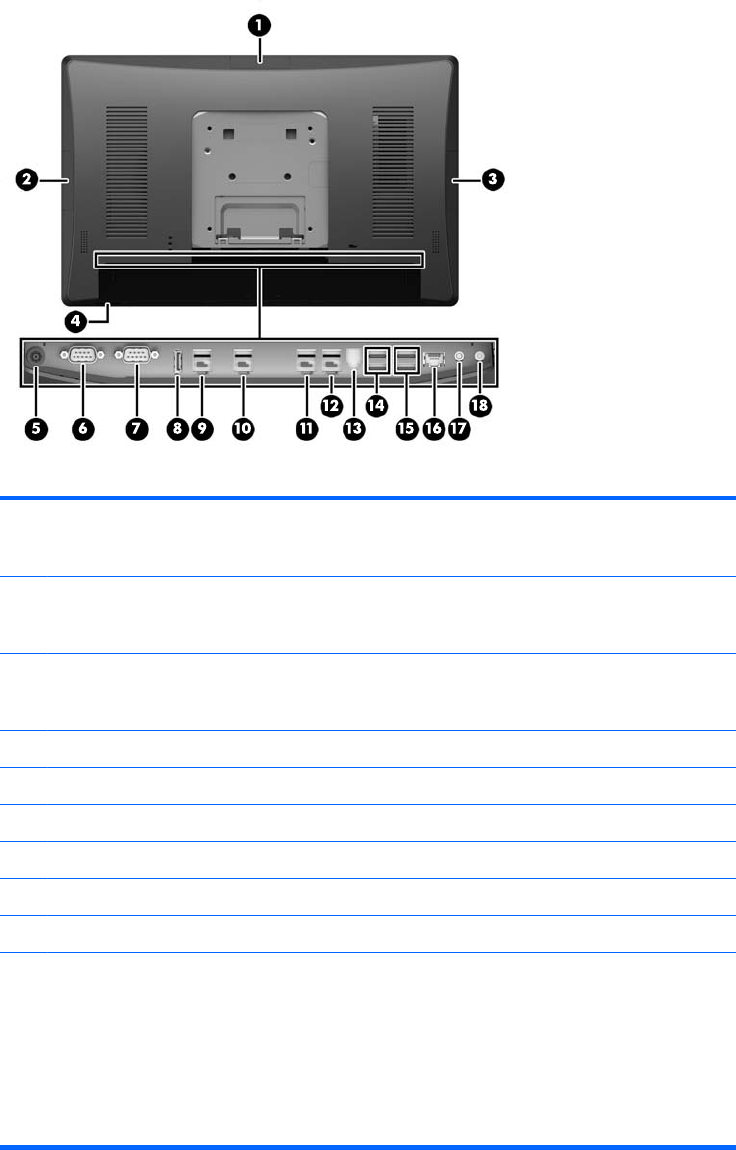

Hátsó részegységek
1 Felső USB port opcionális integrált HP USB-
webkamerához, 7" CFD, illetve 2x20-as CFD (a
hátsó fedőlap mögött)
10 Tápellátásos USB 12 V-os (B) használható,
ha opcionális, alul felszerelt
vonalkódolvasó van telepítve
2 Oldalsó USB-port opcionális HP integrált USB
vonalkódolvasóhoz, MSR-hez vagy biometrikus
olvasóhoz (a hátsó fedőlap mögött)
11 Tápellátásos USB 12 V (C)
3 Oldalsó USB-port opcionális HP integrált USB
vonalkódolvasóhoz, MSR-hez vagy biometrikus
olvasóhoz (a hátsó fedőlap mögött)
12 Tápellátásos USB (24 V)
4 Tápkapcsoló gomb 13 Kasszaók csatlakozója
5 Egyenáramú tápcsatlakozó 14 USB 2.0 portok
6 Tápellátásos soros port (COM A) 15 USB 3.0-portok
7 Tápellátásos soros port (COM B) 16 RJ-45-ös hálózati csatlakozó
8 DisplayPort (másodlagos kijelző számára) 17 Audio vonalbemenet csatlakozója
9 Tápellátásos USB 12 V (A) 18 Audio vonalkimeneti csatlakozó
MEGJEGYZÉS: A tápellátásos soros portokat 0, 5, illetve 12 V-os soros portokként lehet kongurálni.
MEGJEGYZÉS: A 24 voltos tápellátásos USB-csatlakozó és a 12 voltos tápellátásos USB-csatlakozó a téves
csatlakoztatás megelőzése érdekében más-más csatlakozóval rendelkezik.
MEGJEGYZÉS: A kasszaók csatlakozó matricával van lefedve, amelyet el kell távolítani a kasszaók
kábelének csatlakoztatásához.
VIGYÁZAT! A kasszaók csatlakozó méretében és alakjában modemcsatlakozóra hasonlít. A számítógép
sérülésének elkerülése érdekében NE csatlakoztasson hálózati kábelt a kasszaók csatlakozóhoz.
