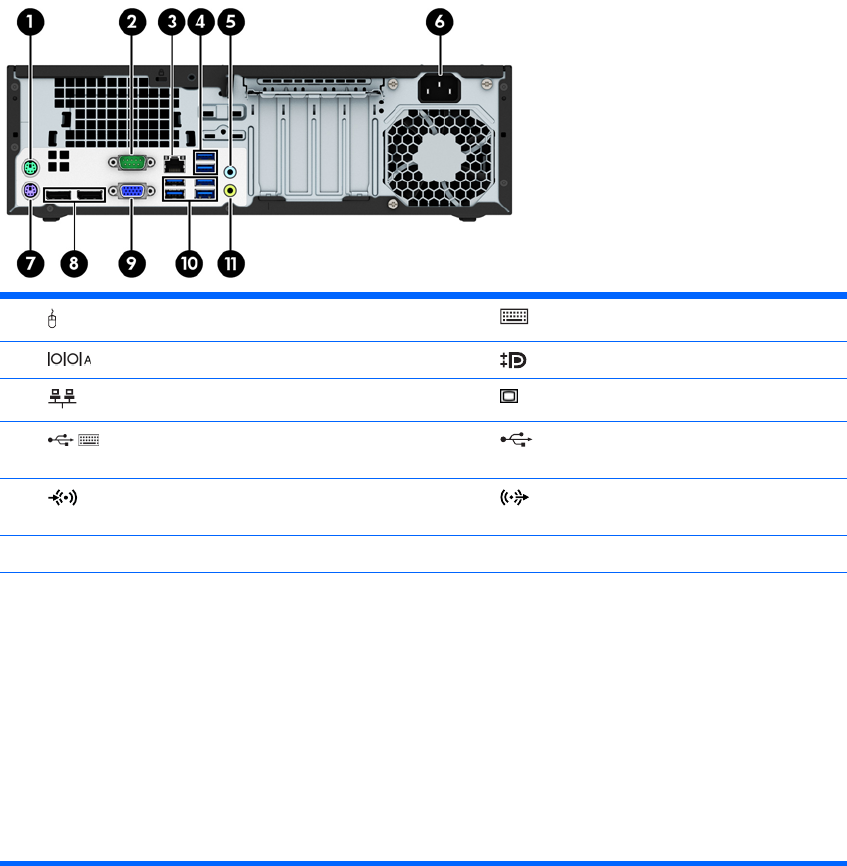

Aizmugurējā paneļa komponenti
1 PS/2 peles savienotājs (zaļš) 7 PS/2 tastatūras savienotājs (purpura)
2
Seriālais savienotājs 8 Displeja porta monitora savienotāji
3
RJ-45 tīkla savienotājs 9 VGA monitora savienotājs
4
USB 3.0 porti ar aktivizēšanu, izmantojot S4/S5
funkciju (zilā krāsā)
10 USB 3.0 porti (zili)
5
Audio ievada savienotājs (zils) 11 Izvada savienotājs audio ierīcēm ar
atsevišķu barošanu (zaļš)
6 Strāvas vada savienotājs
PIEZĪME. HP piedāvā papildu otru seriālo portu un papildu paralēlo portu.
Ja lietojat USB tastatūru, HP iesaka pievienot tastatūru pie viena no USB 3.0 portiem, izmantojot aktivizēšanu ar S4/S5
funkciju. Aktivizēšanas funkciju ar S4/S5 atbalsta arī PS/2 savienotāji, ja tā ir iespējota ar BIOS F10 Setup.
Kad zilajam audio ievadierīces savienotājam pievieno ierīci, parādās dialoglodziņš ar jautājumu, vai vēlaties savienotājam
pievienot ievadierīci vai mikrofonu. Savienotāju var jebkurā laikā pārkonfigurēt, noklikšķinot Windows uzdevumjoslā uz ikonas
Audio pārvaldnieks.
Kad vienā no sistēmas plates slotiem ir uzstādīta grafikas karte, vienlaikus var izmantot gan grafikas kartes, gan sistēmas
plates integrēt
ās grafikas video savienotājus. Tomēr šādā konfigurācijā tikai pie atsevišķās grafikas kartes pievienotais
displejs parādīs POST ziņojumus.
Sistēmas plates grafiku var atspējot, mainot datora iestatījumus.
Aizmugurējā paneļa komponenti 3
