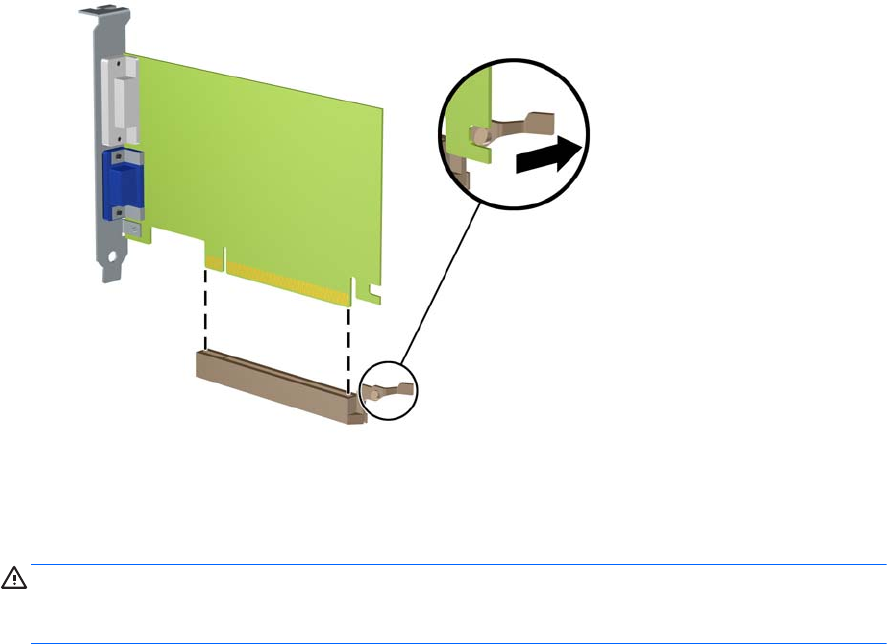

c. Si vous retirez une carte PCI Express x16, éloignez le bras de rétention situé à l'arrière du support
d'extension de la carte et faites délicatement basculer la carte jusqu'à ce qu'elle sorte de son
support. Tirez la carte d’extension hors du support à la verticale, puis retirez-la complètement du
châssis. Veillez à ne pas rayer par mégarde d'autres composants avec la carte.
10. Conservez la carte retirée dans un emballage antistatique.
11. Si vous n'installez pas de nouvelle carte, installez un cache de carte d'extension pour fermer le
connecteur ouvert.
ATTENTION : Après avoir retiré une carte d'extension, vous devez la remplacer par une nouvelle carte
ou par un cache pour permettre le refroidissement des composants internes pendant leur
fonctionnement.
Retrait ou installation d'une carte d'extension 19
