Installation d'un disque dur secondaire de 3,5 po
1. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.
2. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
3. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques
externes hors tension.
4. Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques externes.
ATTENTION : Quel que soit l’état de mise sous tension, une tension est toujours présente sur la carte
mère tant que l’ordinateur est branché sur une prise secteur active. Vous devez déconnecter le cordon
d’alimentation pour éviter d’endommager les composants internes de l’ordinateur.
5. Si l’ordinateur est sur un socle, retirez-le de ce dernier.
6. Retirez le panneau d’accès de l’ordinateur.

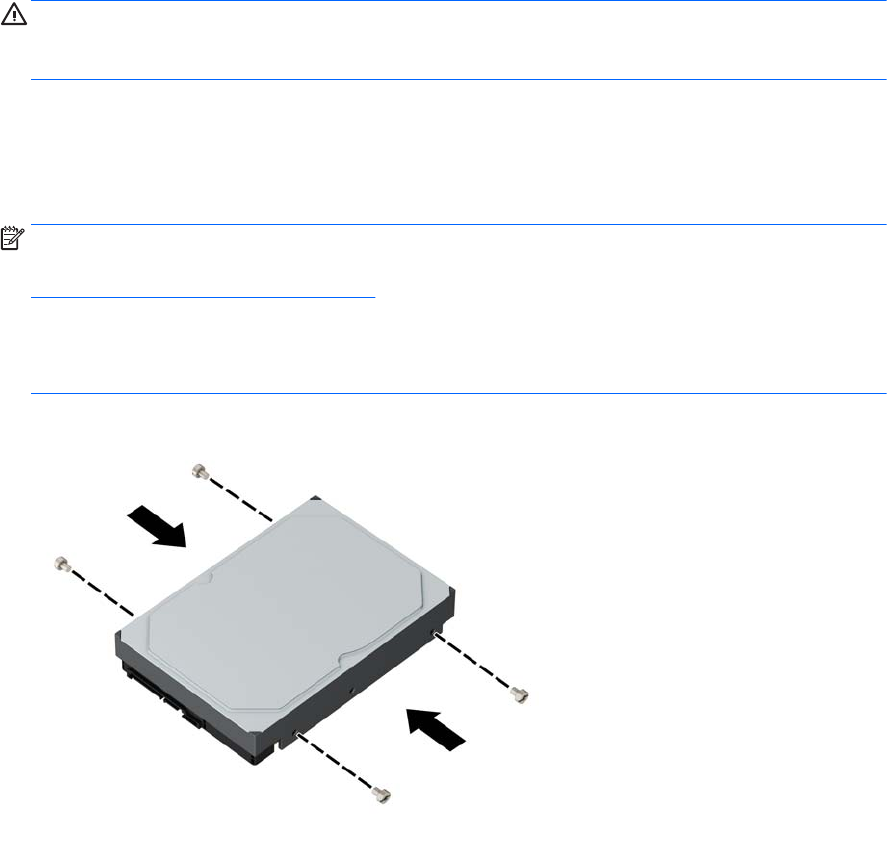

7. Mettez en place quatre vis de montage 6-32 sur les côtés de l'unité (deux de chaque côté).
REMARQUE : Quatre vis de montage argentées 6-32 supplémentaires sont fournies par HP et
installées sur le châssis, près du compartiment du disque dur de 3,5 po. Reportez-vous à la section
Installation et retrait d'unités à la page 22 pour consulter l'illustration sur l’emplacement des vis de
montage supplémentaires.
Lorsque vous remplacez une unité, utilisez les quatre vis de montage de l’unité que vous remplacez
pour fixer la nouvelle unité.
