Ta bort eller installera ett expansionskort
I datorn nns en PCI Express x4-expansionsplats och en PCI Express x16-expansionsplats.
OBS! PCI Express-platserna stöder endast kort med låg prol.
Du kan installera ett PCI Express x4-, x8-, eller x16-expansionskort på PCI Express x16-platsen.
Om du vill ha en konguration med dubbla grakkort måste det första (primära) kortet installeras på PCI
Express x16-platsen.
Så här tar du bort, ersätter eller lägger till ett expansionskort:
1. Ta bort/skruva loss säkerhetsenheter som hindrar datorn från att öppnas.
2. Ta bort alla yttbara media, t.ex. CD-skivor och USB-minnen, från datorn.
3. Stäng av datorn på rätt sätt via operativsystemet och stäng sedan av eventuella externa enheter.
4. Koppla ur strömkabeln från eluttaget och koppla bort eventuella externa enheter.
VIKTIGT: Så länge datorn är ansluten till eluttag är moderkortet alltid spänningsförande, oavsett om
datorn är påslagen eller avstängd. För att förhindra skador på interna komponenter måste du dra ur
strömkabeln ur eluttaget innan du öppnar datorn.
5. Ta bort datorn från stativet om den står på ett sådant.
6. Ta bort datorns åtkomstpanel.
7. Leta upp korrekt ledig sockel på moderkortet och motsvarande sockel på baksidan av datorns chassi.

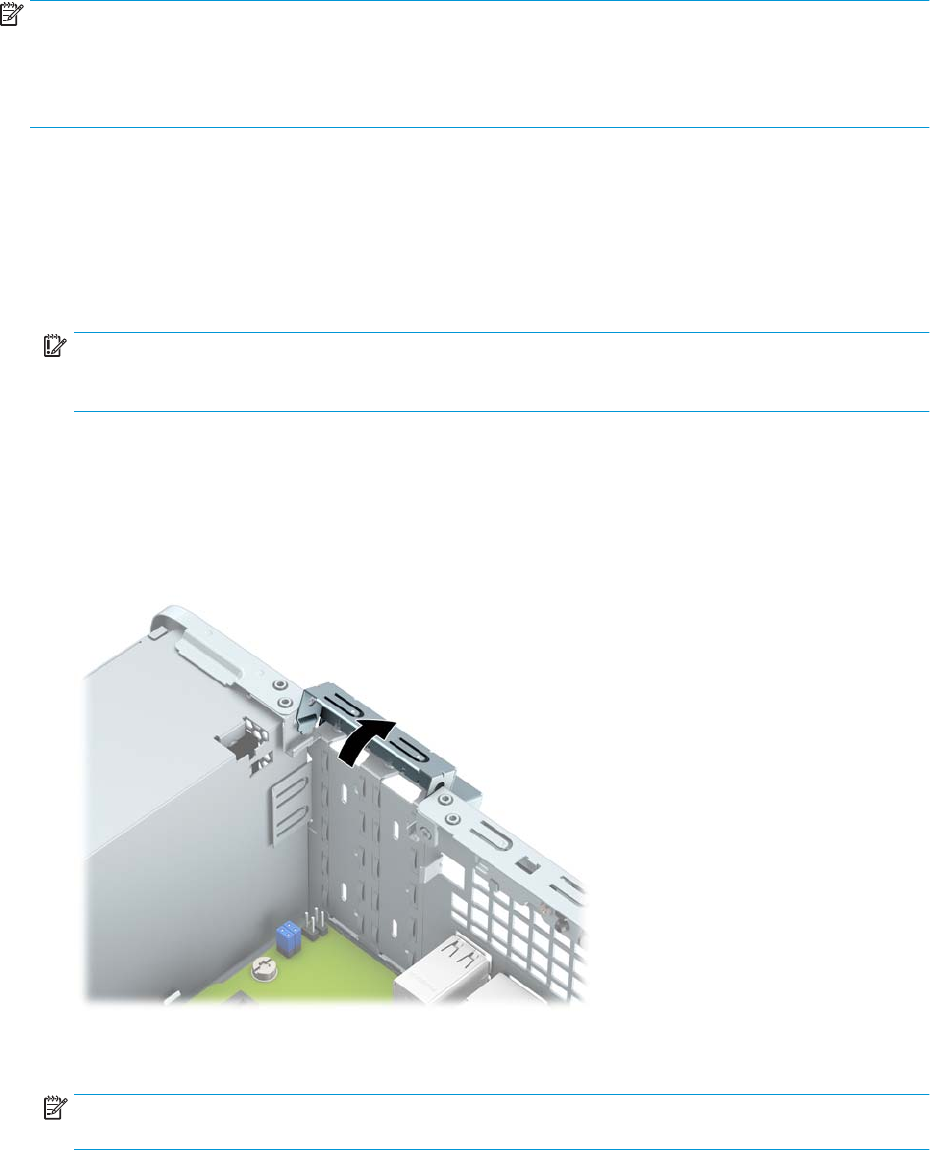

8. Vrid skyddsplåtens frikopplingsmekanism till öppet läge.
9. Ta bort skyddet för expansionsplatserna eller det bentliga expansionskortet innan du installerar ett
expansionskort.
OBS! Koppla bort alla kablar som är anslutna till expansionskortet innan du avlägsnar ett installerat
expansionskort.
a. Ta bort skyddet över tillhörande kortplats på datorchassits baksida om du installerar ett
expansionskort i en ledig sockel. Sätt in en spårskruvmejsel i spåren på baksidan av skyddet för
