HP LaserJet Managed MFP E72425, E72430, E72725, E72730 - Machine Setup Guide

ManualsBrandsHP ManualsDesktopsHP LaserJet Managed MFP E72425a

57,7 kg - 63,0 kg

127,2 lb - 138,9 lb

support.hp.com

Panduan Pemasangan Mesin

PERINGATAN: Pastikan area kerja bersih dari

kotoran dan lantai tidak licin atau basah.

PERHATIAN: Rakitan printer berat. Perlu empat orang

untuk mengangkat dan memasangnya padaDCF,

(Y1F97A), atau penyangga kabinet (Y1G17A).

Catatan: Gambar panduan ini mungkin berbeda dari

mesin Anda tergantung pada model.

HP merekomendasikan untuk

melihat video panduan sebelum

melakukan pemasangan.

1.1 1.2

Membongkar dan menyesuaikan suhu printer.

PERHATIAN: Sebelum menghidupkan printer, pastikan peralatan dan suhu ruangan sekurangnya 15°C (59°F).

CATATAN: Biarkan printer pada palet pengirimannya hingga siap untuk dipasang pada DCF atau penyangga kabinet.

Keluarkan printer, drum olahgambar, unit pengumpul toner (TCU), dan perangkat keras

yang terkait dari boxnya. Setelah mengeluarkan printer dan persediaannya, biarkan untuk

menyesuaikan diri selama empat jam.

CATATAN: Jika printer dan perangkat keras disimpan dengan suhu di bawah 0°C (32°F), printer

dan persediaannya memerlukan waktu lebih lama untuk menyesuaikan diri.

PERHATIAN: Lepaskan pita pengaman pengiriman atau bahan pembungkus pelindung setelah

printer dipasang pada DCF, atau penyangga kabinet.

CATATAN: Drum olahgambar disimpan dalam area nampan keluaran di bawah pengumpan

dokumen otomatis.

Tarik plastik bening pelindung ke bawah ke bagian dasar printer untuk

memungkinkan akses ke titik pengangkatan.

https://www.hp.com/videos/A3install

HP LaserJet Managed MFP E72725, E72730

HP LaserJet Managed MFP E72425, E72430

Summary of content (8 pages)

PAGE 1

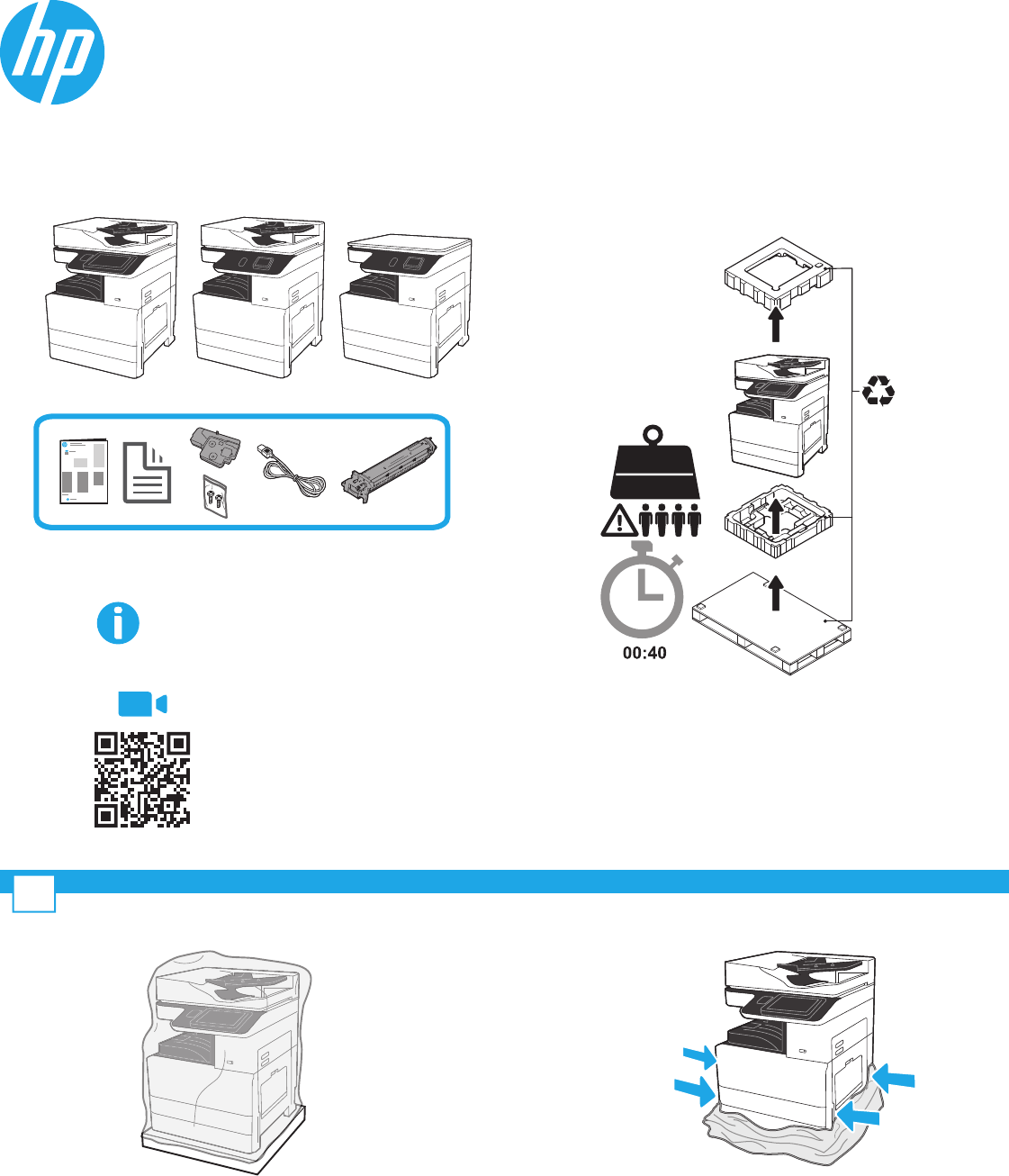

HP LaserJet Managed MFP E72725, E72730 HP LaserJet Managed MFP E72425, E72430 57,7 kg - 63,0 kg 127,2 lb - 138,9 lb Panduan Pemasangan Mesin support.hp.com https://www.hp.com/videos/A3install 1 HP merekomendasikan untuk melihat video panduan sebelum melakukan pemasangan. PERINGATAN: Pastikan area kerja bersih dari kotoran dan lantai tidak licin atau basah. PERHATIAN: Rakitan printer berat. Perlu empat orang untuk mengangkat dan memasangnya pada DCF, (Y1F97A), atau penyangga kabinet (Y1G17A).
PAGE 2
Menyiapkan DCF atau penyangga kabinet untuk pemasangan. PERHATIAN: Berhati-hatilah saat mengangkat. Terapkan praktik pengangkatan yang aman. PENTING: Tahan dua sekrup ibu jari untuk mengencangkan penyangga kabinet. 2.2 Posisikan DCF atau penyangga kabinet dekat dengan printer. PERINGATAN: Pastikan area kerja bersih dari kotoran dan lantai tidak licin atau basah. CATATAN: Jika perlu, turunkan stabilizer agar printer tidak bergerak. 2.
PAGE 3
4.4 4.5 4.6 Lepaskan bahan pembungkus busa. Dengan hati-hati lepaskan pita pengikat di bagian belakang unit transfer. Buka Baki 1 di sisi kanan printer, lalu lepaskan busa di dekat rol pengambil. 4.7 4.8 Buka Baki 2-3 dan lepaskan semua pita dan bahan pembungkus busa. Lepaskan sekrup pengunci pemindai dan stiker merah pada sisi kiri printer. PERINGATAN: Sekrup pengunci pemindai harus dilepaskan sebelum menghidupkan printer. 5 Memasang kartrid toner. 5.1 5.2 5.
PAGE 4
6 Memasang unit olahgambar. PERHATIAN: Buka paket unit olahgambar setelah siap untuk dipasang. Paparan cahaya terang yang lama dapat merusak drum olahgambar dan menyebabkan masalah pada kualitas gambar. 6.1 6.2 Pastikan bahwa pintu depan dan pintu kanan terbuka. Pintu kanan menarik tuas interlock memungkinkan unit olahgambar untuk dapat dipasang. Lepaskan unit olahgambar dari bahan kemasan busa dan kantung plastik. 6.3 6.4 6.5 Lepaskan lapisan pelindung putih. Jangan menyentuh permukaan drum.
PAGE 5
7 8 Memasang TCU. 7.1 Memuat kertas pada Baki 2. CATATAN: Kertas digunakan untuk mencetak lembaran konfigurasi bila diperlukan (Letter atau A4). 8.1 8.2 Tekan ke bawah pada tab biru di bagian belakang baki. Secara bersamaan, cubit atau remas tab biru di bagian depan baki dan geser untuk menyesuaikan dengan panjang kertas yang sesuai. Kedua tab berpegas dan akan mengunci setelah dilepas. 8.3 8.4 Remas bagian samping tab, lalu geser untuk menyesuaikan dengan lebar kertas. Masukkan kertas.
PAGE 6
10 Daftar centang LPDC (Late point differentiation configuration/Konfigurasi diferensiasi titik akhir) (otomatis). PERHATIAN: Prosedur LPDC harus dilakukan oleh petugas terlatih selama proses pemasangan, staging, atau penyiapan perangkat. CATATAN: Jika koneksi internet tidak tersedia, atau proses LPDC tidak memungkinkan melalui koneksi jaringan, lisensi kecepatan dapat diunduh ke flash drive USB dan diinstal secara manual. Lanjutkan ke Langkah 11.
PAGE 7
11 Daftar centang LPDC (secara manual menggunakan flash drive USB). • Pastikan kabel jaringan diputuskan dari printer. • Hidupkan sakelar daya utama (di dekat kabel daya), lalu tekan tombol daya. di bagian depan printer untuk menghidupkan printer. • Dengan PC yang tersambung ke internet, buka browser dan kunjungi situs HP Jet Advantage Management (JAM) Activation: https://activation.jamanagement.hp.com. • Pilih negara/kawasan. • Pilih SIGN IN (Masuk) pada Portal Pertama Mitra.
PAGE 8
12 Memasang pelat nama model dan label kode batang. CATATAN: Pelat nama model disertakan dalam box besar yang berisi kabel daya, label baki, dan item lainnya. 12.1 13 13.1 12.2 12.3 Temukan kode batang yang sesuai dengan pelat nama model, lalu pasang label kode batang yang baru di bagian dalam penutup depan printer. Pasang pelat nama. Memasang balok penstabil. 13.2 © Copyright 2020 HP Development Company, L.P. www.hp.
