Hardware reference guide

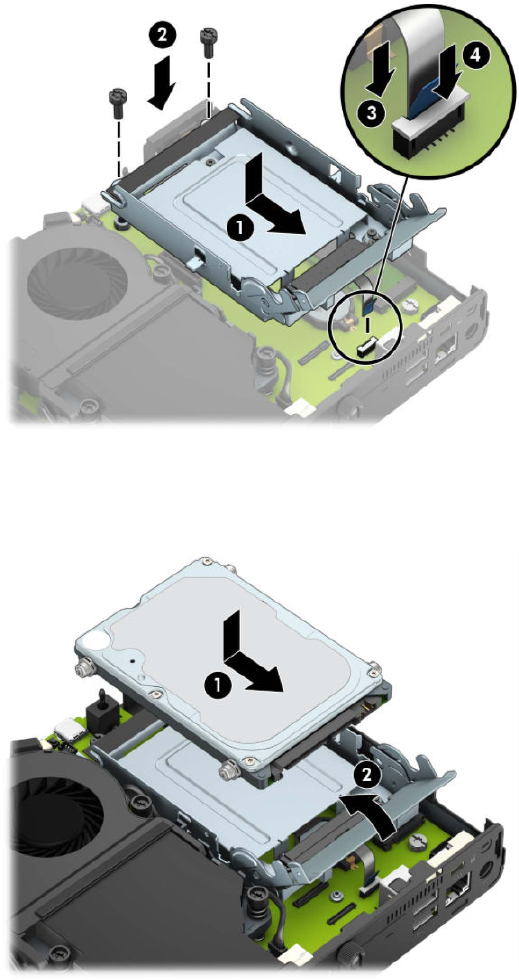

a. Plaats de vastschijfhouder in de behuizing en schuif deze daarna naar voren (1). Plaats de twee
schroeven (2) die de vastschijfhouder op de behuizing bevestigen en sluit vervolgens de
vasteschijfkabel (3) aan op de systeemkaart. Bevestig de kabel door de klem van de
vasteschijfkabel (4) op de connector van de systeemkaart te bevestigen.
b. Lijn de montageschroeven van de vaste schijf uit met de sleuven op de vasteschijfhouder, druk de
vaste schijf omlaag in de houder en schuif deze naar voren (1). Draai daarna de vergrendeling van
de vaste schijf omlaag (2) om de vaste schijf vast te zetten.
Voor modellen met een grasche processor:
a. Plaats de grasche processor in de behuizing zodat deze op de systeemkaart is aangesloten (1) en
zet de grasche processor vervolgens met de drie schroeven vast op de systeemkaart (2).
Een M.2 PCIe solid-state drive (SSD) vervangen 23
