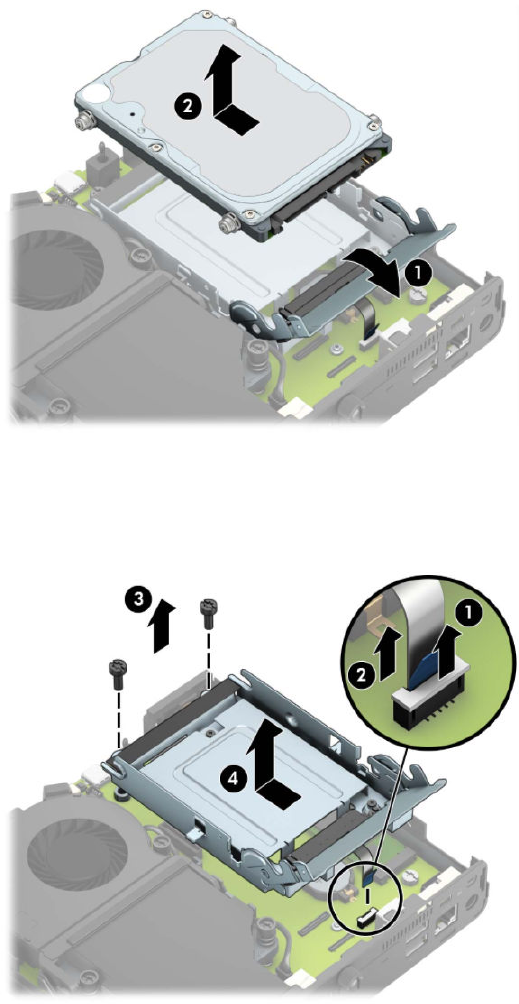

a. Draai de vergrendeling van de vaste schijf omhoog (1) om de vaste schijf uit de houder los te
maken. Schuif de schijfeenheid naar de achterkant van de behuizing tot deze niet verder kan en til
de vaste schijf omhoog en uit de houder (2).
b. Verwijder de klem van de vasteschijfkabel uit de connector op de systeemkaart (1). Koppel de
vasteschijfkabel (2) los van de systeemkaart met behulp van het lipje op de kabel en verwijder
daarna de twee schroeven (3) waarmee de vasteschijfhouder op de behuizing is bevestigd. Schuif
de vasteschijfhouder terug en til hem (4) uit de behuizing.
Voor modellen met een grasche processor:
a. Koppel de kabel van de ventilator (1) los van de systeemkaart. Draai de vier schroeven (2) op het
ventilatorgedeelte los en til vervolgens de het ventilatorgedeelte (3) uit de behuizing.
Accu vervangen 39
