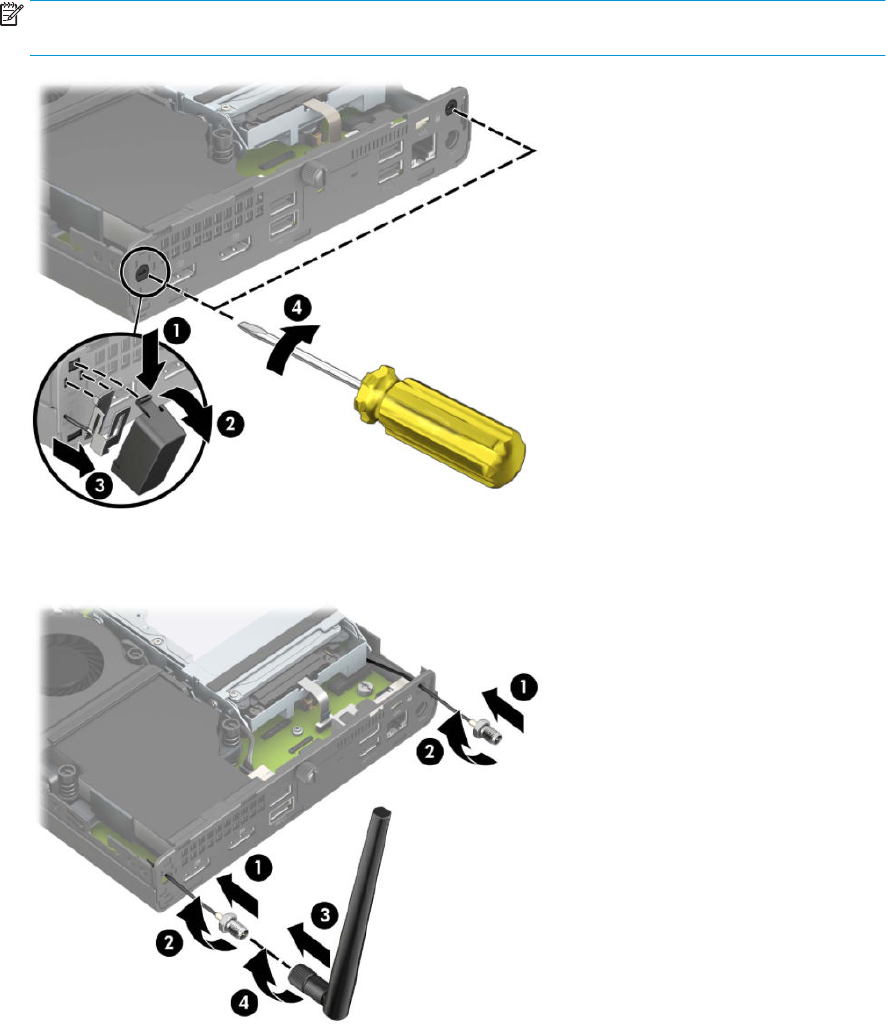

11. A hátsó panel bal oldalán a knock-out funkció megtekintéséhez távolítsa el az antenna fedelét lefelé
nyomva az antenna fedelét (1) és kihúzva azt a panelból (2). Válassza le a belső antennát (3) a
készülékházból, és húzza ki a belső antenna kábelét a házból. Ezután helyezzen egy laposfejű
csavarhúzót minden kiüthető pontra (3), és forgassa el a takarólap eltávolításához.
MEGJEGYZÉS: Előfordulhat, hogy hosszúcsőrű fogóra lesz szükség a belső kábel készülékházból
történő kihúzásához.
12. Vezesse keresztül a külső antennakábelt minden lyukon (1), majd csavarja az antennát (2) a helyére.
Csatlakoztassa az antennahosszabbítót (3), majd csavarozza rá (4).
13. Csatlakoztassa a külső antennakábeleket a WLAN-modulhoz. A kábelek csatlakoztatásakor győződjön
meg arról, hogy az antennakábeleken lévő címkék megfelelnek a WLAN-modulon lévő, megfelelő
csatlakozóknak.
Külső antenna beszerelése 35
