확장 카드 분리 또는 설치
컴퓨터에는 두 개의 PCI Express ×1 확장 소켓, 하나의 PCI Express ×16 확장 소켓 및 ×4 소켓으로 다운시프트
된 하나의 PCI Express ×16 확장 소켓이 있습니다.
참고: PCI Express 소켓에는 로우 프로파일 카드만 사용할 수 있습니다.
PCI Express ×16 소켓에는 PCI Express ×1, ×4, ×8 또는 ×16 확장 카드를 설치할 수 있습니다.
듀얼 그래픽 카드 구성의 경우 첫 번째(주) 카드는 ×4로 다운시프트되지 않은 PCI Express ×16 소켓에 설치되
어야 합니다.
확장 카드를 분리하거나 교체 또는 추가하려면 다음을 수행하십시오.
1. 컴퓨터 분해를 준비합니다. 4페이지의 분해 준비 섹션을 참조하십시오.
2. 컴퓨터가 받침대에 장착되어 있으면 받침대에서 컴퓨터를 분리합니다.
3. 컴퓨터 액세스 패널을 분리합니다. 5페이지의 컴퓨터 액세스 패널 분리 섹션을 참조하십시오.
4. 시스템 보드에서 빈 확장 소켓이 있는지 찾아보고 컴퓨터 섀시 뒷면에서 해당 확장 슬롯을 찾습니다.

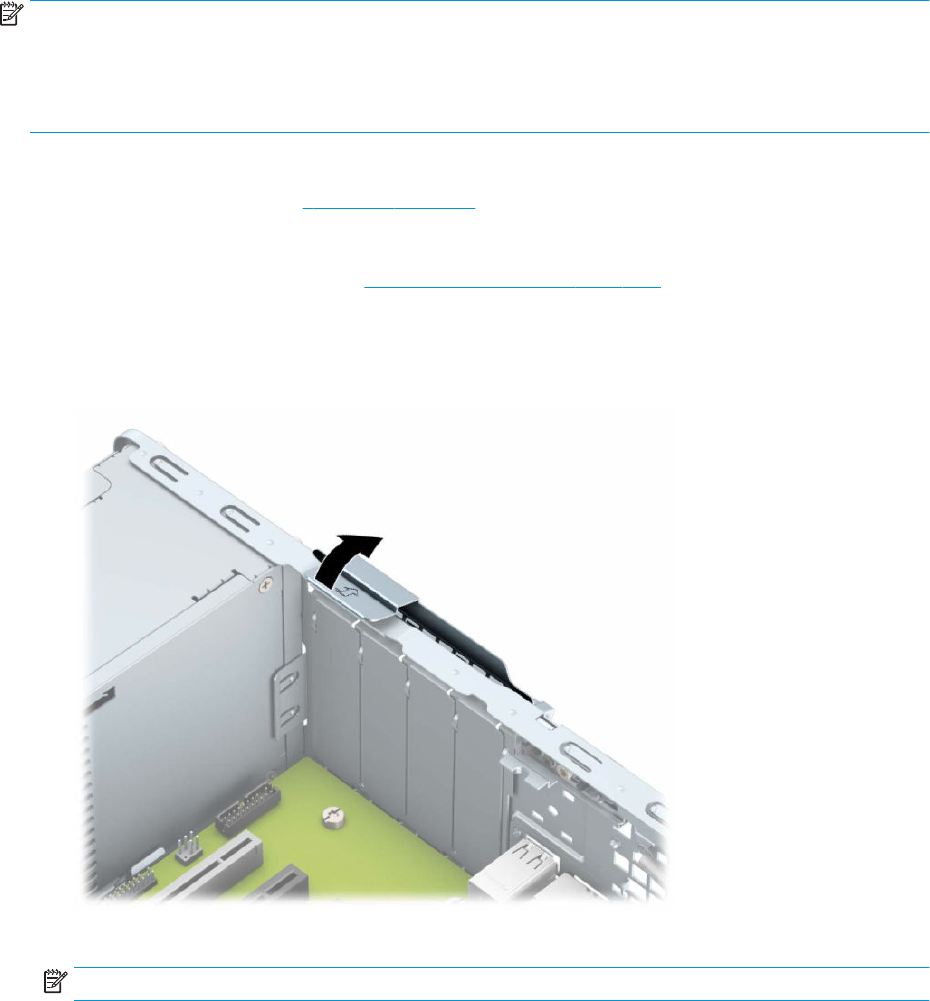

5. 래치 탭을 들어 올린 다음 래치를 여는 방향으로 회전시켜 슬롯 덮개를 고정해주는 슬롯 덮개 고정 래치
를 풉니다.
6. 확장 슬롯 덮개 또는 기존의 확장 카드를 분리한 다음 확장 카드를 설치합니다.
참고:
설치된 확장 카드를 분리하기 전에 확장 카드에 부착된 모든 케이블을 분리하십시오.
a. 빈 소켓에 확장 카드를 설치하는 경우 섀시 뒤쪽의 해당 확장 슬롯을 분리합니다. 슬롯 덮개를 위
로 들어 올린 다음 섀시에서 빼냅니다.
확장 카드 분리 또는 설치
