Sistēmas plates savienojumi

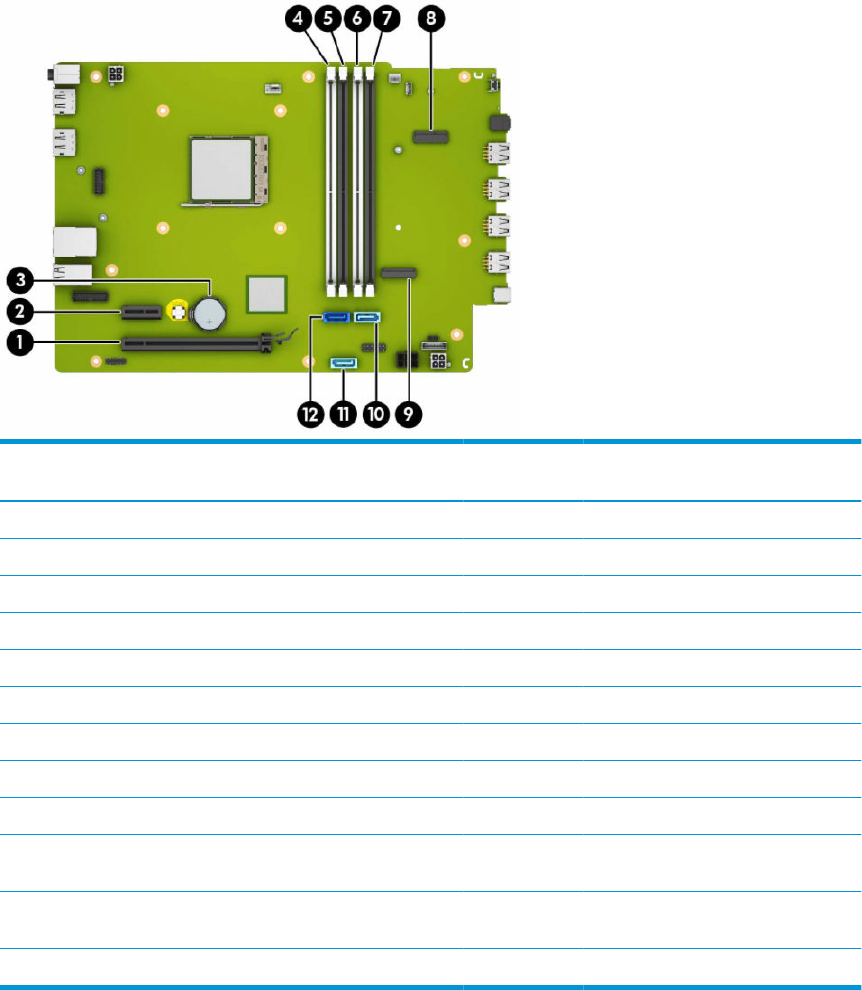

Lai identicētu jūsu modeļa sistēmas plates savienojumus, skatiet zemāk redzamos attēlus un tabulas.
Vien
ums
Sistēmas plates savienotājs Sistēmas plates etiķete Krāsa Komponents
1 PCI Express ×16 X16PCIEXP melna Paplašināšanas karte
2 PCI Express ×1 X1PCIEXP melna Paplašināšanas karte
3 Baterija BATERIJA melna Baterija
4 DIMM4 (A kanāls) DIMM4 balta Atmiņas modulis
5 DIMM3 (B kanāls) DIMM3 melna Atmiņas modulis
6 DIMM2 (A kanāls) DIMM2 balta Atmiņas modulis
7 DIMM1 (B kanāls) DIMM1 melna Atmiņas modulis
8 M.2 WLAN 2230 BEZVADU melna M.2 WLAN karte
9 M.2 SSD 2280 SSD1 melna M.2 SSD atmiņas karte
10 SATA 3.0 SATA1 gaišzila Jebkura SATA ierīce, izņemot primāro
cieto disku
11 SATA 3.0 SATA2 gaišzila Jebkura SATA ierīce, izņemot primāro
cieto disku
12 SATA 3.0 SATA0 tumšzila Primārais cietais disks
