Conexiuni pe placa de sistem
Consultaţi imaginea şi tabelul următor pentru identificarea conectorilor plăcii de sistem pentru modelul
dvs.

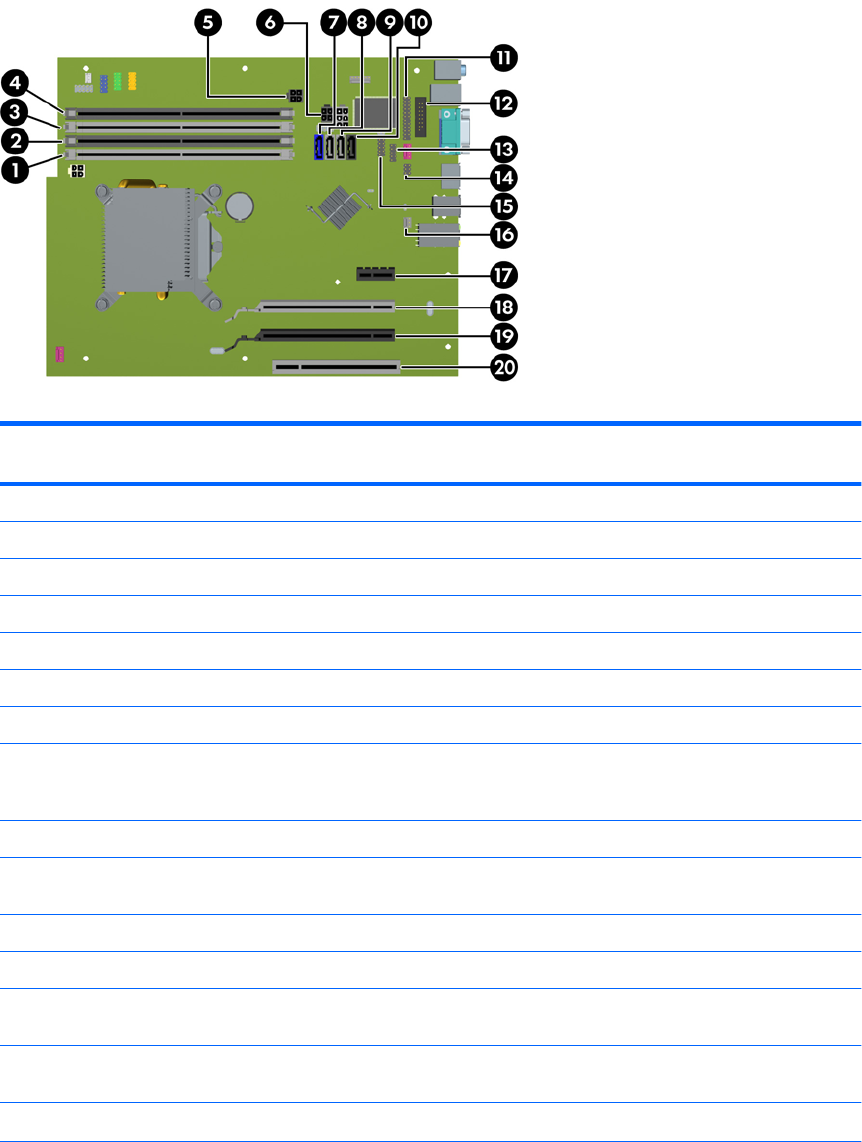

Figura 3-7 Conexiuni placă de sistem seria 8200 Elite
Tabelul 3-1 Conexiuni placă de sistem seria 8200 Elite
Nr. Conector pe placa de
sistem
Etichetă pe placa de
sistem
Culoare Componentă
1 DIMM4 (canal A) DIMM4 alb Modul de memorie
2 DIMM3 (canal A) DIMM3 negru Modul de memorie
3 DIMM2 (canal B) DIMM2 alb Modul de memorie
4 DIMM1 (canal B) DIMM1 negru Modul de memorie
5 Power (Alimentare) SATAPWR0 negru Unităţi optice SATA
6 Power (Alimentare) SATAPWR1 negru Unităţi hard disc SATA
7 SATA 3.0 SATA0 bleumarin Unitate de disc principală
8 SATA 3.0 SATA1 bleu Unitate de disc secundară sau
unitate optică secundară dacă există
cablu adaptor ESATA
9 SATA 2.0 SATA2 alb Disc optic principal
10 eSATA ESATA negru Cablu adaptor eSATA sau unitate
optică secundară
11 Port paralel PAR negru Port paralel
12 Port serial COMB negru Port serial
13 USB MEDIA negru Dispozitiv USB, cum ar fi un cititor
de carduri media
14 Dispozitiv de securizare HLCK negru Dispozitiv USB, cum ar fi un cititor
de carduri media
15 USB MEDIA2 negru Cititor secundar de carduri media
ROWW Conexiuni pe placa de sistem 63
