Onderdelen aan de achterkant

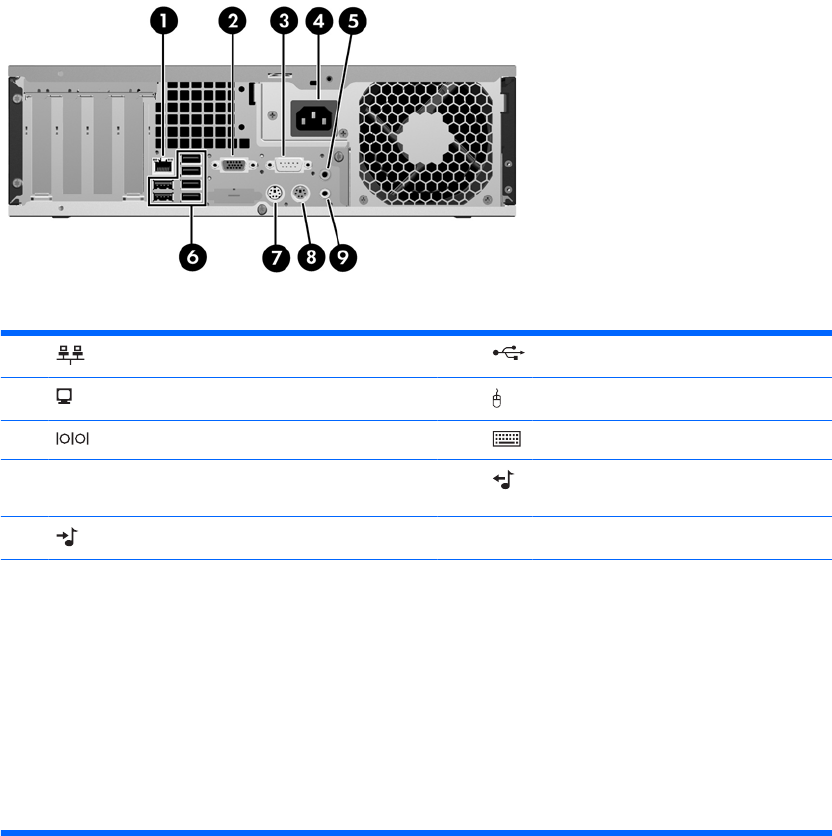

Afbeelding 1-4 Onderdelen aan de achterkant
Tabel 1-3 Onderdelen aan de achterkant
1 RJ-45-netwerkconnector 6 Universal Serial Bus (USB)
2 VGA-monitorconnector 7 PS/2-muisconnector (groen)
3 Seriële poort 8 PS/2-toetsenbordconnector (paars)
4 Netsnoerconnector 9 Uitgang voor audioapparaten met
netvoeding (groen)
5 Audio-ingang (blauw)
OPMERKING: Aantal en indeling van de connectoren kunnen per model verschillen.
U kunt de audio-ingang via het configuratiescherm van het stuurprogramma voor audio laten functioneren als
microfoonconnector.
Als een PCI Express x16-videokaart in de computer is geïnstalleerd, is de monitorconnector op de systeemkaart
uitgeschakeld.
Als een PCI- of PCI Express x1-videokaart is geïnstalleerd, kunnen de monitorconnector op de grafische kaart en de
monitorconnector op de systeemkaart tegelijkertijd worden gebruikt. Als u beide connectoren wilt gebruiken, kan het
noodzakelijk zijn eerst bepaalde instellingen in het hulpprogramma Computer Setup (Computerinstellingen) te
wijzigen. Raadpleeg de handleiding Computerinstellingen voor informatie over het instellen van de opstart-VGA-
controller.
