Afdekplaatjes verwijderen
Bij sommige modellen worden de 3.5-inch en 5.25-inch externe schijfposities bedekt door afdekplaatjes.
Verwijder deze afdekplaatjes voordat u een schijfeenheid installeert. U verwijdert als volgt een
afdekplaatje:
1. Verwijder het voorpaneel.
2. Verwijder het 3,5-inch afdekplaatje door de twee lipjes die het afdekplaatje op zijn plek houden in
de richting van de rechterbuitenzijde van het paneel te drukken (1) en het afdekplaatje naar rechts
te schuiven (2).

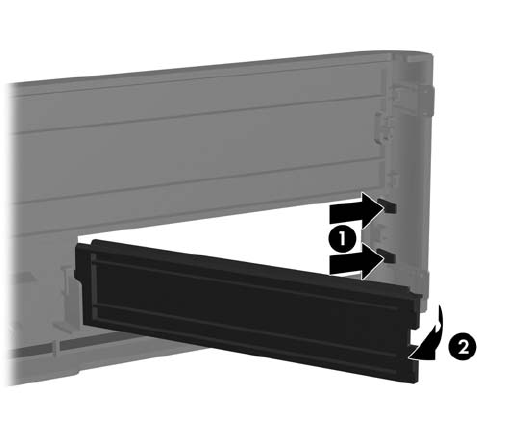

Afbeelding 2-4 3,5-inch afdekplaatje verwijderen
12 Hoofdstuk 2 Hardware-upgrades NLWW
