DIMM-voetjes van geheugen voorzien
De systeemkaart bevat vier DIMM-voetjes: twee voetjes per kanaal. De voetjes worden aangeduid met
XMM1, XMM2, XMM3 en XMM4. De voetjes XMM1 en XMM2 werken in geheugenkanaal A. De voetjes
XMM3 en XMM4 werken in geheugenkanaal B.

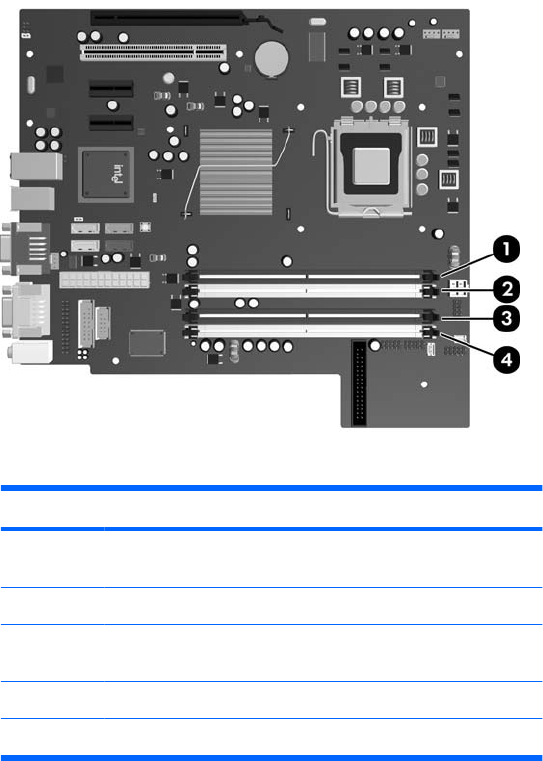

Afbeelding 2-9 Locatie van DIMM-voetjes
Tabel 2-1 Locatie van DIMM-voetjes
Item Beschrijving Kleur van voetje
1 DIMM-voetje XMM1, kanaal A (als
eerste vullen)
Zwart
2 DIMM-voetje XMM2, kanaal A Wit
3 DIMM-voetje XMM3, kanaal B (als
tweede vullen)
Zwart
4 DIMM-voetje XMM4, kanaal B Wit
OPMERKING: In het XMM1-voetje moet een DIMM zijn geplaatst.
Het systeem selecteert automatisch de enkelkanaalmodus, de tweekanaalmodus of de flexmodus,
afhankelijk van de manier waarop de DIMM's zijn geplaatst.
●
Het systeem werkt in de enkelkanaalmodus wanneer alleen in de DIMM-voetjes van één kanaal
DIMM's zijn geïnstalleerd.
●
Het systeem werkt in de snellere tweekanaalmodus als de totale geheugencapaciteit van de
DIMM's in kanaal A gelijk is aan de totale geheugencapaciteit van de DIMM's in kanaal B. De
gebruikte technologie en de breedte van de DIMM's hoeft niet voor beide kanalen hetzelfde te zijn.
Wanneer kanaal A bijvoorbeeld twee 512 MB DIMM's bevat en er in kanaal B één 1 GB DIMM is
geplaatst, zal het systeem in tweekanaalmodus werken.
●
Het systeem werkt in flexmodus als de totale geheugencapaciteit van de DIMM's in kanaal A niet
gelijk is aan de totale geheugencapaciteit van de DIMM's in kanaal B. In de flexmodus bepaalt het
kanaal met de kleinste hoeveelheid geheugen hoeveel geheugen wordt toegewezen aan de
