b. Als u een standaard PCI-kaart verwijdert, houdt u de kaart aan beide uiteinden vast en
beweegt u vervolgens de kaart voorzichtig heen en weer tot deze loskomt uit het voetje. Trek
de uitbreidingskaart recht omhoog uit het uitbreidingsslot (1) en beweeg de kaart vervolgens
van de binnenkant van het chassis af (2) om de kaart los te maken van het chassis. Pas op
dat de kaart niet langs andere onderdelen schuurt.

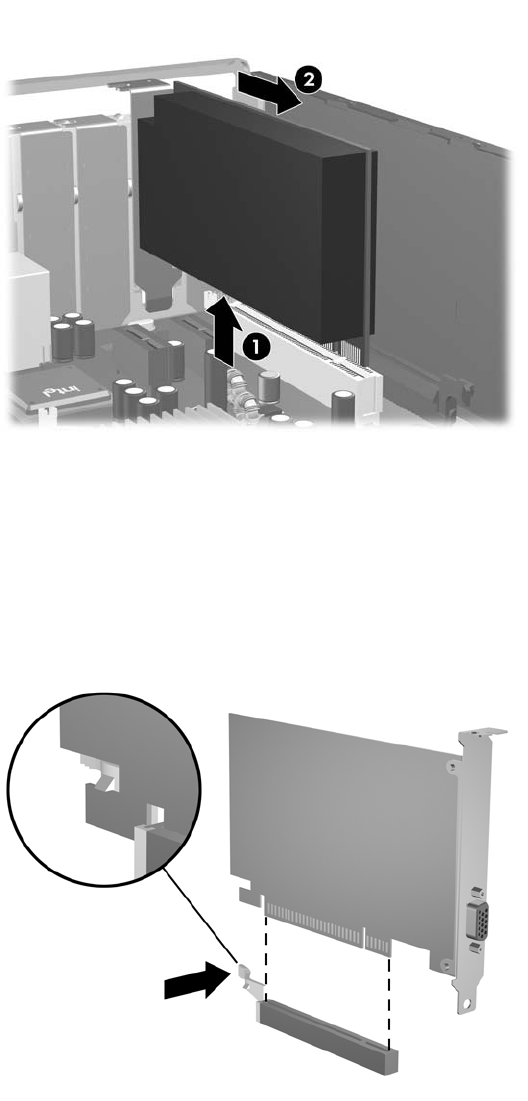

Afbeelding 2-14 Standaard PCI-uitbreidingskaart verwijderen
c. Als u een PCI Express x16-kaart verwijdert, beweegt u de borgbeugel aan de achterkant van
het uitbreidingsslot van de kaart af en beweegt u vervolgens de kaart voorzichtig heen en
weer totdat de kaart loskomt uit het slot. Trek de uitbreidingskaart recht omhoog uit het voetje
en beweeg de kaart vervolgens van de binnenkant van het chassis af om de kaart los te maken
van het chassis. Pas op dat de kaart niet langs andere onderdelen schuurt.
Afbeelding 2-15 PCI Express x16-uitbreidingskaart verwijderen
