Schijfeenheden installeren en verwijderen
Houd rekening met de volgende richtlijnen als u extra schijfeenheden installeert:
●
Zorg ervoor dat de primaire vaste-schijf van het type SATA (Serial ATA) is aangesloten op de
donkerblauwe primaire SATA-connector op de systeemkaart met de aanduiding SATA0.
●
Sluit een optische-schijfeenheid van het type SATA aan op de witte SATA-connector op de
systeemkaart met de aanduiding SATA1.
●
Sluit extra vaste schijven van het type SATA aan op de volgende beschikbare (niet-gebruikte)
SATA-connector op de systeemkaart in de volgende volgorde: SATA0, SATA1, SATA5, SATA4.
●
Zorg altijd dat de donkerblauwe SATA0- en witte SATA1-connectoren worden gebruikt voordat u
de lichtblauwe SATA4- en oranje SATA5-connectoren gebruikt.
●
Sluit een diskettedrive aan op de connector met de aanduiding FLOPPY.
●
Sluit een mediakaartlezer aan op de USB-connector met de aanduiding MEDIA.
●
Het systeem biedt geen ondersteuning voor optische-schijfeenheden of vaste-schijfeenheden van
het type Parallel ATA (PATA).
●
Gebruik geleideschroeven om de schijfeenheid in de juiste stand in de schijfhouder te schuiven en
vast te zetten. De computer wordt geleverd met extra geleideschroeven voor de externe
schijfposities (vier 6-32 schroeven en vier M3 metrische schroeven), die aan de voorkant van het
chassis onder het voorpaneel van de computer zijn aangebracht. De 6-32 schroeven zijn nodig
voor een secundaire vaste schijf. Voor alle andere schijfeenheden (behalve de primaire vaste
schijf) worden M3 metrische schroeven gebruikt. De meegeleverde metrische schroeven zijn zwart.
De meegeleverde 6-32 schroeven zijn zilverkleurig. Als u de primaire vaste schijf vervangt,
verwijdert u de vier zilverkleurige en blauwe 6-32 geleideschroeven met isolatie van de oude vaste
schijf en gebruikt u deze voor de nieuwe vaste schijf.

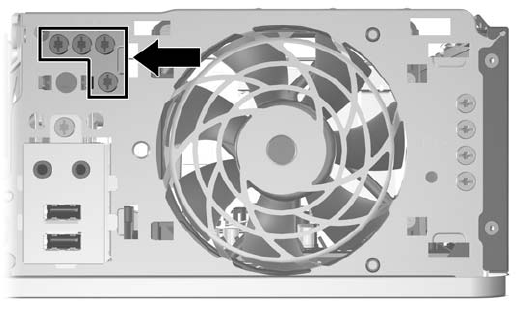

Afbeelding 2-19 Locatie van 6-32 schroeven van de secundaire vaste schijf
