Schijfeenheidconnectoren op de systeemkaart
In de volgende illustratie en tabel wordt een overzicht gegeven van de schijfeenheidconnectoren van
de systeemkaart.

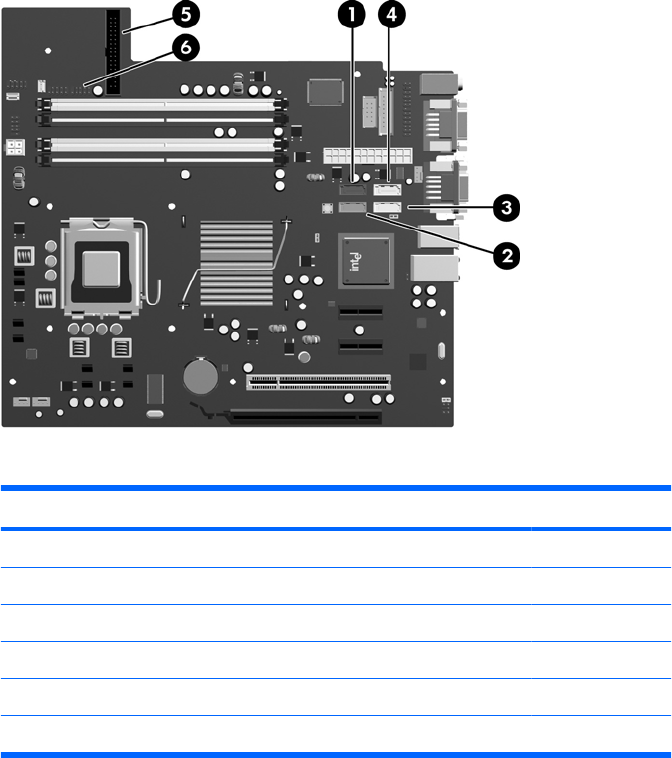

Afbeelding 2-21 Schijfeenheidconnectoren op de systeemkaart
Tabel 2-4 Schijfeenheidconnectoren op de systeemkaart
Nr. Connector voor systeemkaart Label op systeemkaart Kleur
1 SATA0 SATA0 donkerblauw
2 SATA1 SATA1 wit
3 SATA4 SATA4 lichtblauw
4 SATA5 SATA5 oranje
5 Diskettedrive FLOPPY zwart
6 mediakaartlezer MEDIA zwart
