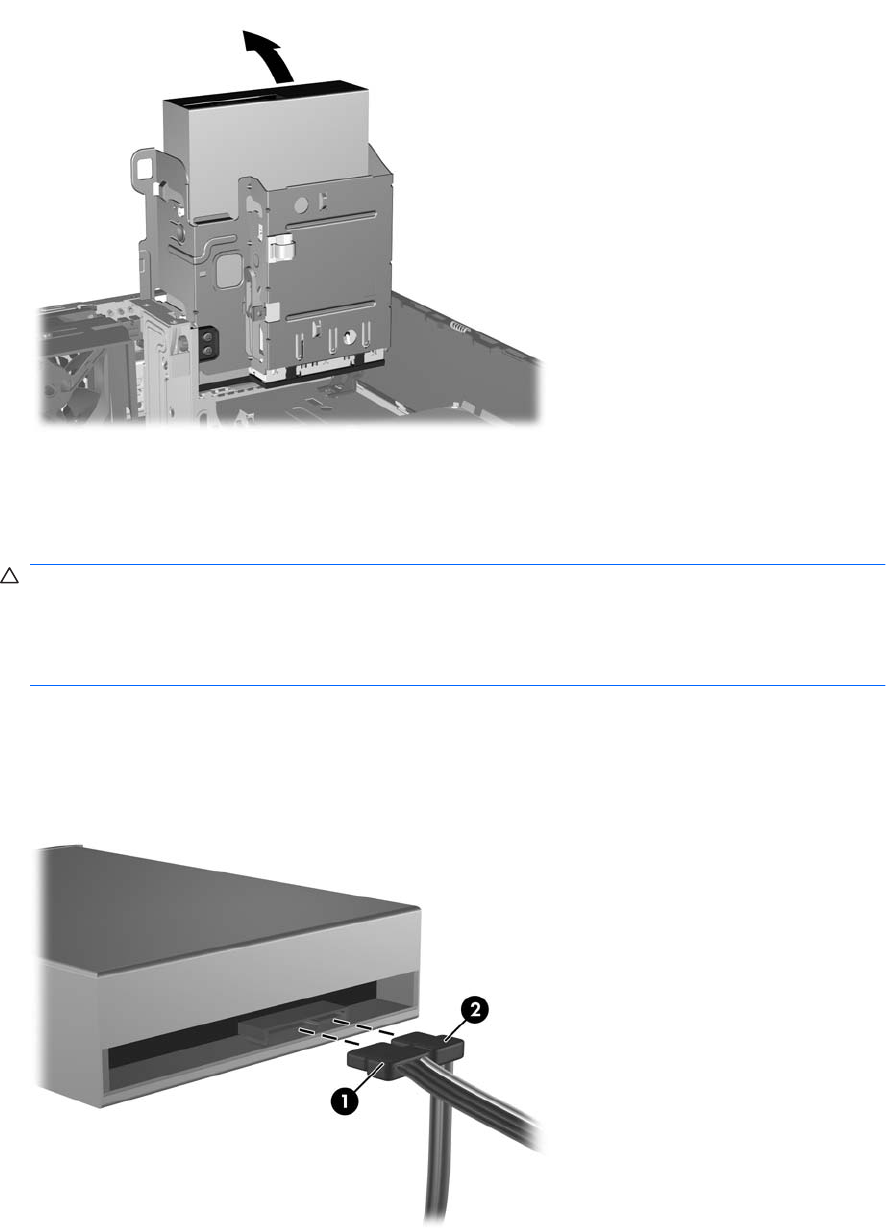

10. Kantel de schijfhouder recht omhoog.
Afbeelding 2-28 Schijfhouder omhoog draaien
11. Sluit de SATA-gegevenskabel aan op de witte connector op de systeemkaart met de aanduiding
SATA1.
12. Leid de gegevenskabel door de kabelgeleiders.
VOORZICHTIG: Er zijn twee kabelgeleiders die ervoor zorgen dat de gegevenskabel niet
bekneld komt te zitten tegen de schijfhouder wanneer deze omhoog of omlaag wordt verschoven.
Eén geleider is aan de onderkant van de schijfhouder geplaatst. De andere bevindt zich op het
chassis onder de schijfhouder. Zorg dat de gegevenskabel door deze geleiders loopt, voordat u
de kabel aansluit op de optische-schijfeenheid.
13. Sluit de voedingskabel (1) en de gegevenskabel (2) aan op de achterzijde van de optische-
schijfeenheid.
Afbeelding 2-29 Gegevenskabel en voedingskabel aansluiten
