2. Koppel de drivekabels los zoals is aangegeven in de volgende afbeeldingen:

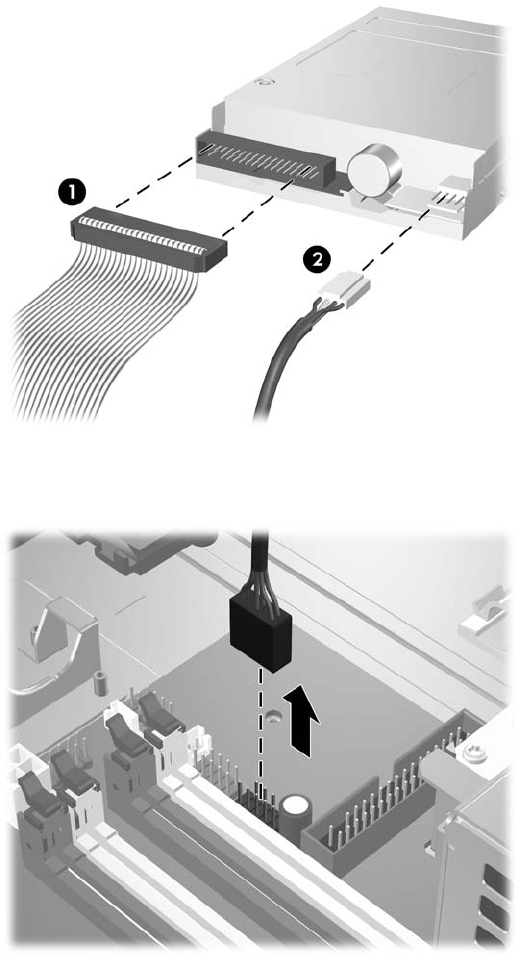

a. Als u een diskettedrive verwijdert, koppelt u de gegevenskabel (1) en de voedingskabel (2)
aan de achterkant van de drive los.
Afbeelding 2-31 Kabels van de diskettedrive loskoppelen
b. Als u een mediakaartlezer verwijdert, koppelt u de USB-kabel los van de systeemkaart.
Afbeelding 2-32 Kabel van de mediakaartlezer loskoppelen
NLWW Schijfeenheden installeren en verwijderen 37
