8. Zet de voedingseenheid rechtop. De vaste schijf bevindt zich onder de voedingseenheid.

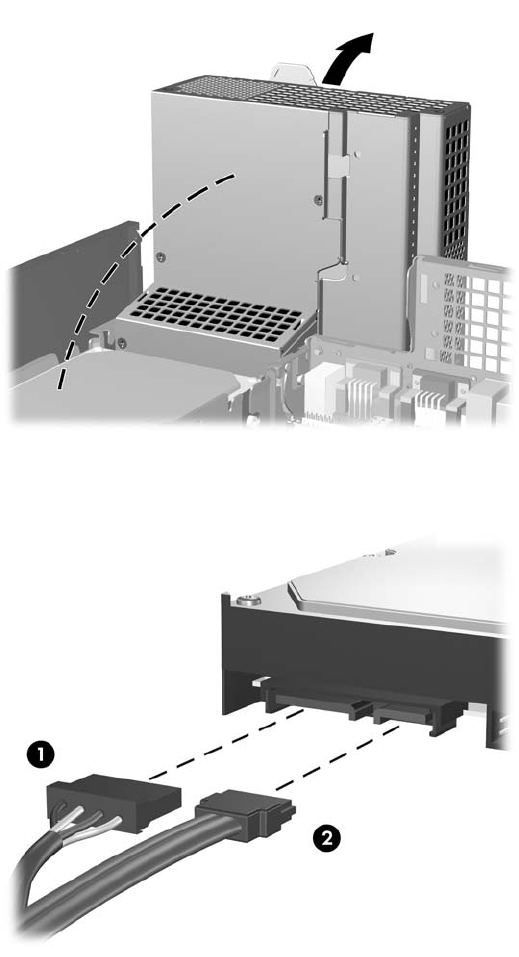

Afbeelding 2-36 Voedingseenheid rechtop zetten
9. Ontkoppel de voedingskabel (1) en de gegevenskabel (2) aan de achterzijde van de vaste schijf.
Afbeelding 2-37 Voedingskabel en gegevenskabel van vaste schijf loskoppelen
42 Hoofdstuk 2 Hardware-upgrades NLWW
