Hardware Reference Guide - dc5800 Small Form Factor Model

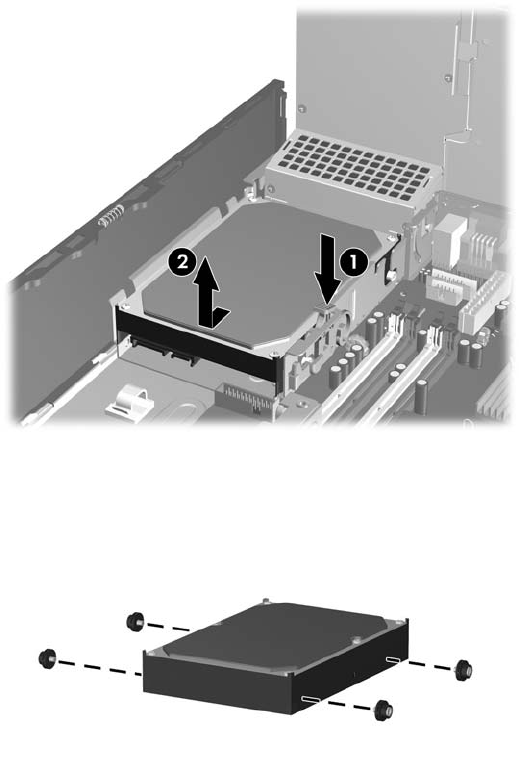

10. Druk op de groene ontgrendeling naast de vaste schijf (1). Houd de vergrendeling ingedrukt, schuif
de schijfeenheid naar voren tot deze niet meer verder kan en til de eenheid uit de schijfpositie (2).
Afbeelding 2-38 Vaste schijf verwijderen
11. Als u een vaste schijf installeert, verwijdert u de zilverkleurige en blauwe 6-32 geleideschroeven
met isolatie van de oude vaste schijf en gebruikt u deze voor de nieuwe vaste schijf.
Afbeelding 2-39 Geleideschroeven van de vaste schijf monteren
NLWW Schijfeenheden installeren en verwijderen 43
