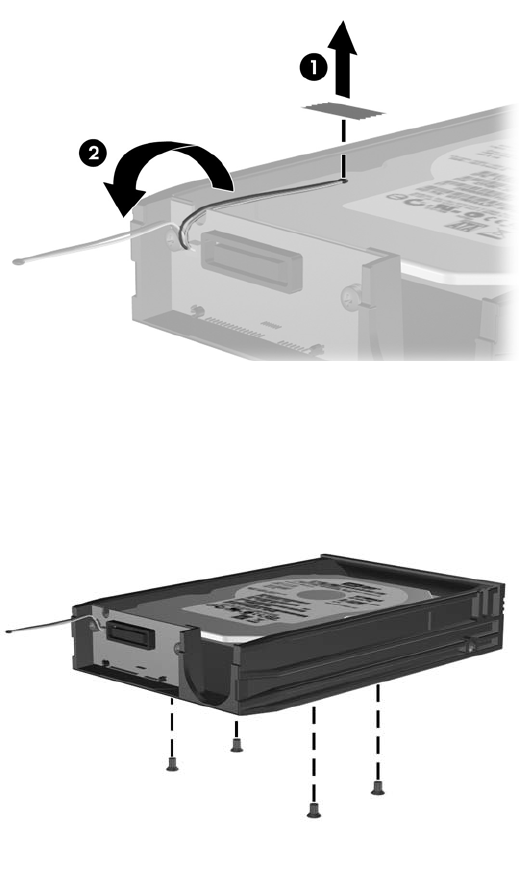

3. Verwijder het plakband waarmee de temperatuursensor aan de bovenkant van de vaste schijf is
bevestigd (1) en verwijder de temperatuursensor van de houder (2).
Afbeelding 2-42 Temperatuursensor verwijderen
4. Verwijder de vier schroeven aan de onderkant van de houder van de vaste-schijfeenheid.
Afbeelding 2-43 Bevestigingsschroeven verwijderen
46 Hoofdstuk 2 Hardware-upgrades NLWW
