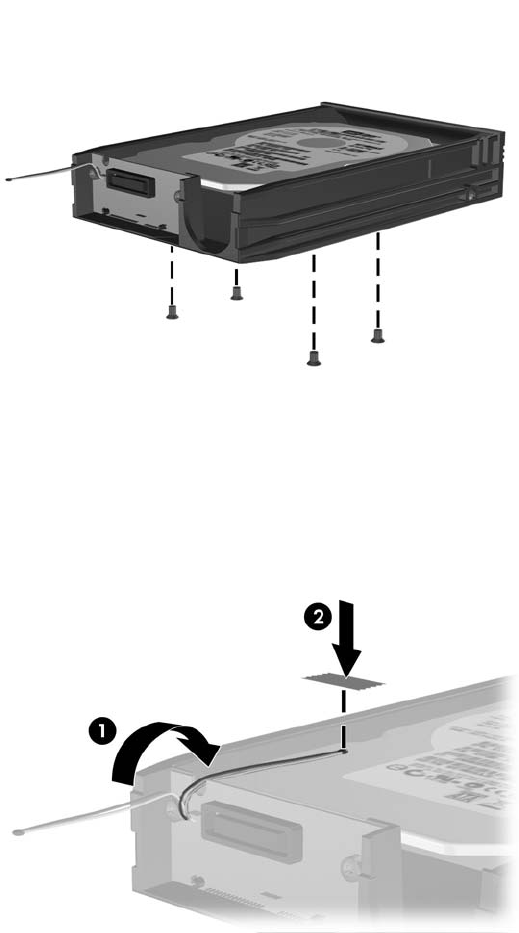

7. Plaats de vier schroeven terug in de onderkant van de houder om de vaste-schijfeenheid te
bevestigen.
Afbeelding 2-46 Bevestigingsschroeven terugplaatsen
8. Plaats de temperatuursensor zodanig op de bovenkant van de vaste-schijfeenheid dat het label
niet wordt afgedekt (1) en bevestig de temperatuursensor met de plakstrip op de bovenkant van
de vaste-schijfeenheid (2).
Afbeelding 2-47 Temperatuursensor terugplaatsen
48 Hoofdstuk 2 Hardware-upgrades NLWW
