b. Schuif één kant van de nieuwe batterij onder het palletje van de houder, met de pluspool naar
boven. Duw de andere kant van de batterij omlaag totdat de klem vastklikt (2).

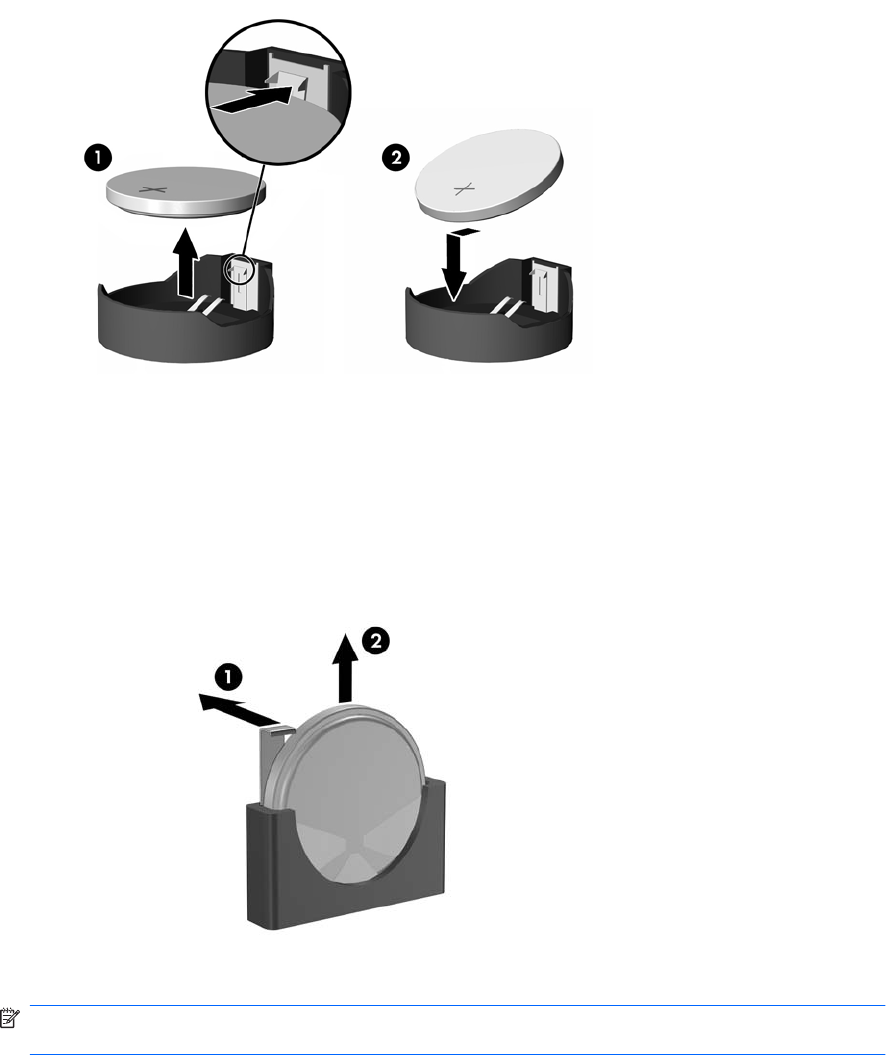

Afbeelding B-2 Knoopcelbatterij verwijderen en vervangen (type 2)
Type 3
a. Trek de batterijklem naar achteren (1) en verwijder de batterij (2).
b. Plaats de nieuwe batterij en breng de klem weer in de oorspronkelijke stand.
Afbeelding B-3 Knoopcelbatterij verwijderen (type 3)
OPMERKING: Voer na vervanging van de batterij de volgende stappen uit om de procedure te
voltooien.
9. Plaats het toegangspaneel van de computer terug.
10. Monteer de eventuele standaard.
11. Steek de stekker in het stopcontact en zet de computer aan.
