Onderdelen aan de voorkant
De configuratie van de schijfeenheden kan per model verschillen.

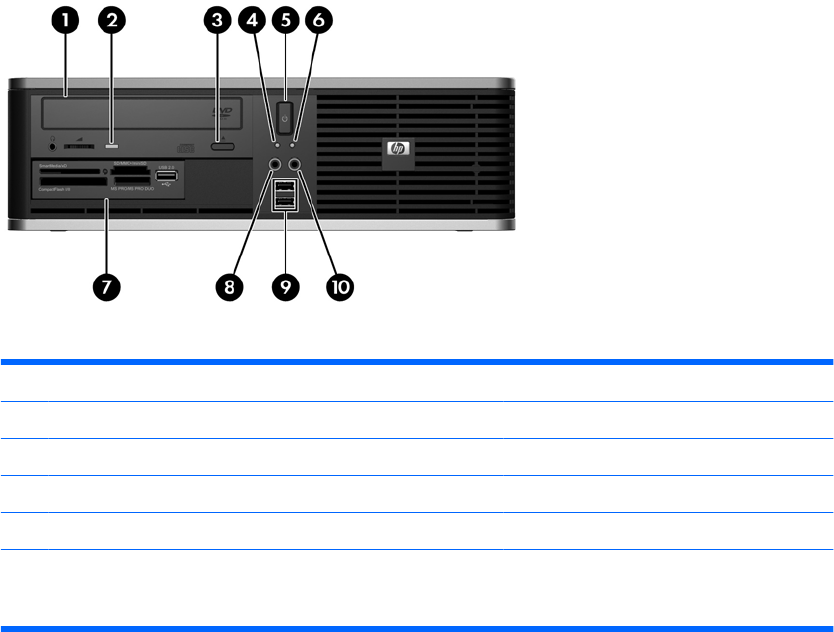

Afbeelding 1-2 Onderdelen aan de voorkant
Tabel 1-1 Onderdelen aan de voorkant
1 Optische-schijfeenheid van 5,25 inch
1
6 Aan/uit-lampje
2 Lampje van de optische-schijfeenheid 7 Mediakaartlezer van 3,5 inch (optioneel)
2
3 Ejectknop van de optische-schijfeenheid 8 Microfoonconnector
4 Lampje van de vaste schijf 9 USB-poorten
5 Aan/uit-knop met twee standen 10 Hoofdtelefoonconnector
OPMERKING: Als de stroom is ingeschakeld, brandt het aan/uit-lampje normaal gesproken groen. Als het aan/uit-
lampje rood knippert, is er een probleem met de computer en geeft het lampje een diagnostische code weer.
Raadpleeg de handleiding Problemen oplossen voor meer informatie over de code.
1
Bij sommige modellen is deze positie afgedekt met een afdekplaatje.
2
Bij de configuratie van sommige modellen is een diskettedrive opgenomen in de externe schijfpositie van 3,5 inch. Bij andere
modellen is deze positie afgedekt met een afdekplaatje.
