Componentele de pe panoul din spate

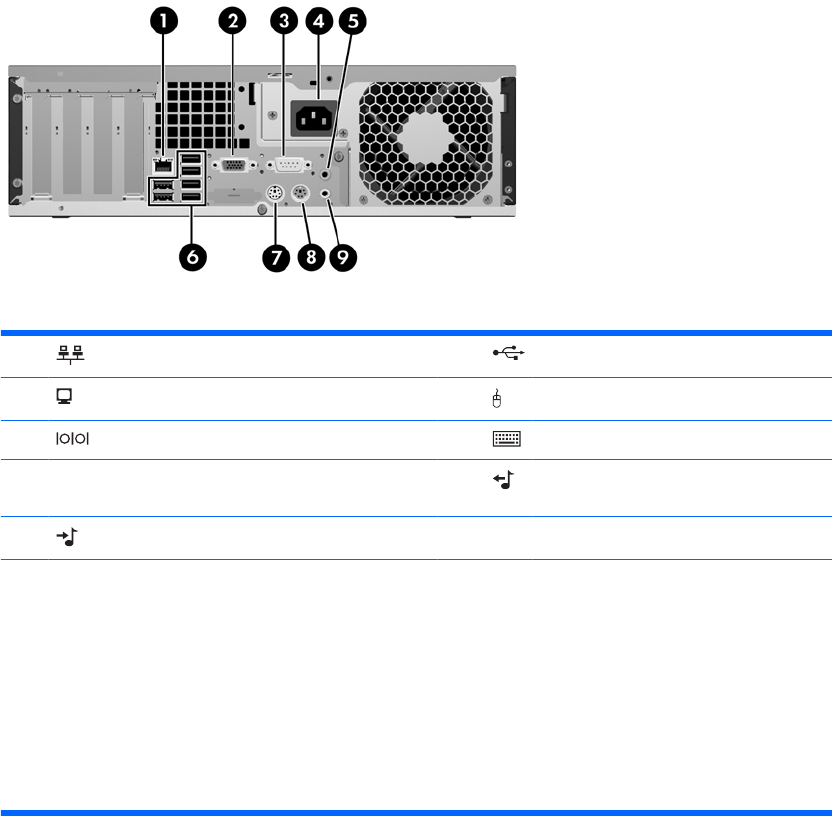

Figura 1-4 Componentele de pe panoul din spate
Tabelul 1-3 Componentele de pe panoul din spate
1 Conector de reţea RJ-45 6 Universal Serial Bus (USB)
2 Conector pentru monitor VGA 7 Conector PS/2 pentru mouse (verde)
3 Conector serial 8 Conector PS/2 pentru tastatură (violet)
4 Conector pentru cablul de alimentare 9 Conector de ieşire linie pentru
dispozitive audio alimentate (verde)
5 Conector linie de intrare audio (albastru)
NOTĂ: Aranjamentul şi numărul conectorilor poate să difere în funcţie de model.
Conectorului liniei de intrare audio i se poate atribui funcţia de conector de microfon în panoul de control al unităţii
audio.
Conectorul pentru monitor de la placa de sistem este inactiv când la computer este instalată o placă grafică PCI
Express x16.
Dacă este instalată o placă grafică PCI sau PCI Express x1, conectorii acesteia şi ai plăcii de sistem se pot utiliza
simultan. Pentru utilizarea ambilor conectori este posibil să fie necesară modificarea anumitor setări din programul
Computer Setup. Pentru informaţii despre setarea controlerului VGA de încărcare, consultaţi Computer Setup (F10)
Utility Guide (Ghidul programului utilitar Computer Setup (F10)).
4 Capitolul 1 Caracteristicile produsului ROWW
