Încărcarea soclurilor DIMM
Pe placa de sistem există patru socluri DIMM, cu două socluri per canal. Soclurile sunt etichetate XMM1,
XMM2, XMM3 şi XMM4. Soclurile XMM1 şi XMM2 funcţionează în canalul de memorie A. Soclurile
XMM3 şi XMM4 funcţionează în canalul de memorie B.

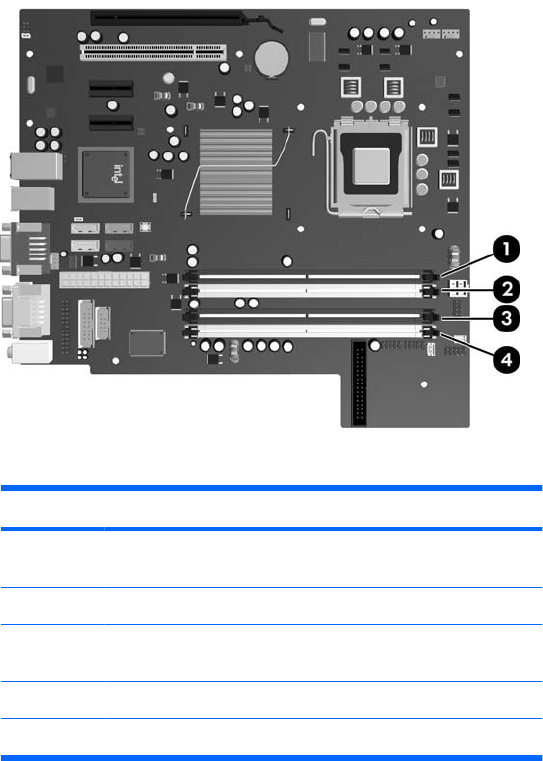

Figura 2-9 Amplasările soclurilor modulelor DIMM
Tabelul 2-1 Amplasările soclurilor modulelor DIMM
Element Descriere Culoare soclu
1 soclul DIMM XMM1, Canal A (încărcat
primul)
Negru
2 soclul DIMM XMM2, Canal A Alb
3 soclul DIMM XMM3, Canal B (încărcat
al doilea)
Negru
4 soclul DIMM XMM4, Canal B Alb
NOTĂ: Un modul DIMM trebuie să ocupe soclul XMM1.
Sistemul va funcţiona automat în modul cu un singur canal, în modul cu două canale sau în modul
flexibil, în funcţie de modul în care sunt instalate modulele DIMM.
●
Sistemul va funcţiona în modul cu un singur canal dacă soclurile DIMM sunt încărcate numai într-
un canal.
●
Sistemul va funcţiona în modul cu două canale, mai performant, dacă întreaga capacitate de
memorie a modulelor DIMM din Canalul A este egală cu capacitatea totală de memorie a modulelor
DIMM din Canalul B. Tehnologia şi lăţimea dispozitivelor poate să difere între cele două canale.
De exemplu, în cazul în care Canalul A este încărcat cu două module DIMM de 512 MO şi Canalul
B este încărcat cu un modul DIMM de 1 GO, sistemul va funcţiona în modul cu două canale.
●
Sistemul va funcţiona în modul flexibil dacă întreaga capacitate de memorie a modulelor DIMM din
Canalul A nu este egală cu capacitatea totală de memorie a modulelor DIMM din Canalul B. În
modul flexibil, canalul încărcat cu valoarea cea mai mică a memoriei descrie valoarea totală a
